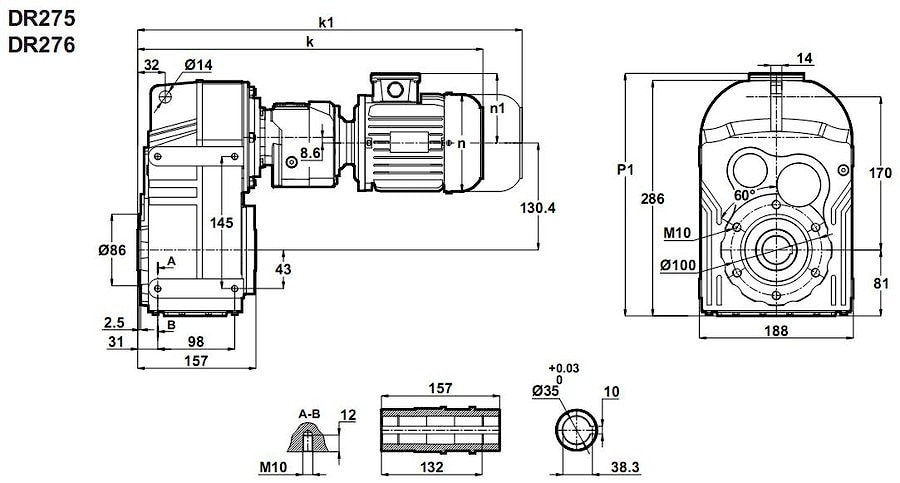

Цилиндрический редуктор DR275

2,0 об/мин ... 10 об/мин

Цилиндрический моторредуктор с параллельными валами (или так же в русском сегменте интернета можно встретить другие названия этого типа редукторов: цилиндрические вертикальные редукторы, цилиндрический редукторы с полым валом на выходе, насадные редукторы, цилиндро-торцевые редукторы и т.д., в общем это формулировка одно и того же редукторного механизма) DR275-63/4a - это пяти ступенчатый привод с мощностью 0,12KW. Многоступенчатость позволяет предлагать высокие передаточные отношения: 150/1, 180/1, 205/1, 215 /1, 250/1, 330/1, 350/1, 415/1, 500/1, 600/1, 720/1, 820/1.

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
1,7	538	823,76	10467	0,8	DR275-63/4a	30
1,9	471	720,79	11622	1,0
2,3	390	596,04	12807	1,2
2,8	326	497,10	13599	1,4
3,4	273	416,71	14168	1,6
3,9	234	356,74	14550	1,9
4,2	218	331,04	14704	2,1
5,6	165	251,08	15159	2,7
6,5	142	214,95	15345	3,2
6,7	137	207,93	15381	3,3
7,7	120	181,94	15509	3,8
9,3	99	150,45	15658	4,5
