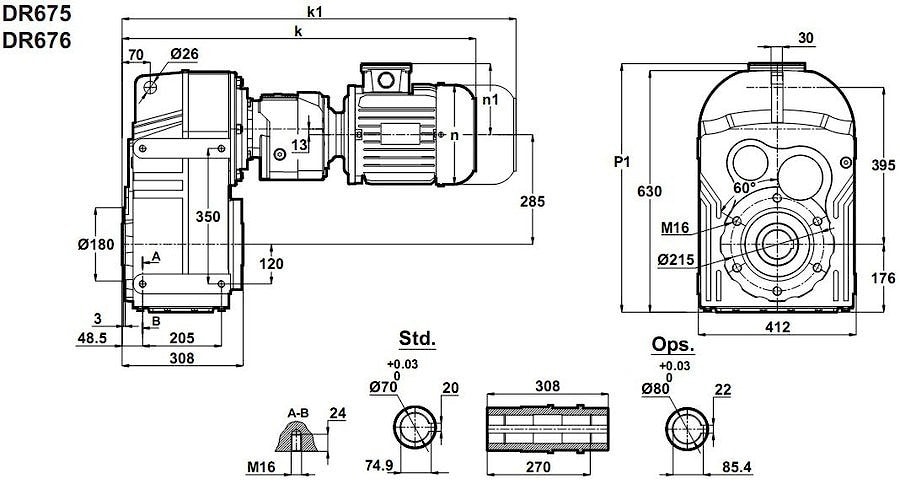

Цилиндрический редуктор DR675 и DR676

0,2 об/мин ... 0,7 об/мин

Надежный и мощный цилиндрический редукторный механизм с параллельными осями выходных валов DR676-63/4a и DR675-63/4a - эффективная промышленная трансмиссия, предлагающаяся с электромотором номинальной мощностью 0,12 кВт, передаваемые вращающие моменты: 1300 Нм - 4000 Нм.
Высокие передаточные отношения: 1к2000, 1к2130, 1к2440, 1к2870, 1к3220, 1к3820, 1к4370, 1к5030, 1к5910, 1к6300, 1к7220, 1к8470.
Монтажные исполнения: полый вал, цельный вал, с выходным фланцем, реактивная штанга, анти реверсная муфта и прочее.

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
0,17	5403	8471,90	11297	0,8	DR676-63/4a	283
0,19	4593	7216,80	26080	0,9
0,22	4020	6304,09	32280	1,1
0,24	3773	5912,93	34426	1,1
0,28	3211	5027,18	38868	1,3
0,32	2794	4366,47	41684	1,5
0,37	2449	3820,66	43733	1,8
0,44	2098	3215,89	45621	2,0	DR675-63/4a	280
0,49	1871	2865,49	46716	2,3
0,57	1591	2440,98	48100	2,7
0,66	1392	2132,27	48972	3,1
0,70	1306	1999,96	49332	3,3
