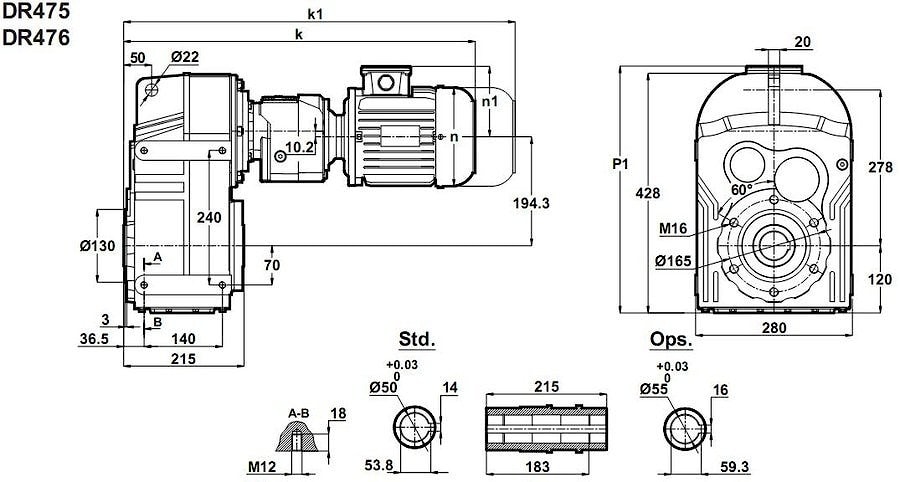

Цилиндрический редуктор DR475 и DR476

0,6 об/мин ... 2,0 об/мин

Мотор-редукторы с параллельными валами DR476-63/4a и DR475-63/4a поставляются с асинхронным электрическим двигателем номинальной мощностью 0,12кВт (012*3000, 0,12*1500, 0,12*1000, 0,12*750) переменного тока (220V или 380V), двигателями постоянного тока, шаговыми моторами, сервоприводами эквивалентной мощности, любыми другими первичными энергоприводами стандарта исполнения Nema и IEC и т.д.
Крутящие моменты: 500 ~ 1500 ньютон/метр.
Расчетная скорость выходных оборотов: 0,49 ~ 1,9 оборотов/минуту.

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
0,49	1827	2851,73	12546	0,8	DR476-63/4a	120
0,59	1529	2381,67	17198	1,0
0,72	1268	1937,71	20158	1,2	DR475-63/4a	119
0,87	1060	1618,43	22082	1,5
0,92	1002	1529,03	22568	1,5
0,94	977	1492,69	22773	1,6
1.2	748	1140,69	24456	2,1
1,3	700	1065,48	24781	2,2
1,6	592	900,55	25460	2,6
1,9	495	752,10	26026	3,1
2,2	428	648,55	26399	3,6
