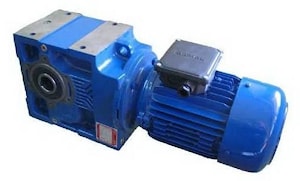

Конические редукторы KR475

1,0 об/мин ... 2,0 об/мин

Конический редуктор служит для поступательной передачи крутящего момента на выходной вал редуктора от электромотора номинальной мощностью 180 Ватт или 0,24 л.с.
Трансмиссия призвана энергию высокой угловой скорости мотор редуктора KR475-63/4b преобразовывать в продолжительный и устойчивый крутящий момент на выходе 900Nm - 1500Nm. При этом происходит редуцирование механической скорости выходных оборотов до уровня 0,95 об/мин - 1,7 об/мин. Вся конструкция привода увенчана конической стадией, ступенью - что придает больше возможностей по применению мотор-редуктора при ограниченных объемах. Доступны горизонтальные и вертикальные исполнения редуктора.

Условное обозначение
Каталог K-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
0,79	1812	1767,9	12579	0,9	KR475-63/4b	98
0,95	1515	1476,6	15905	1,0
1,0	1432	1395,04	16679	1,1
1,1	1253	1218,61	18164	1,2
1,2	1176	1142,99	18723	1,3
1,4	1000	971,77	19945	1,5
1,6	929	901,03	20385	1,7
1,7	870	844,06	20734	1,8

Вернуться к выбору мощностей

Мотор-редуктор KR475 можно рассматривать как аналог мотор-редукторов СRMI-85/130 и W/VF86/150 (производства STM (Италия) , Bonfiglioli (Италия)).
