Соосный цилиндрический редуктор MR973 и NR973

20 об/мин ... 80 об/мин

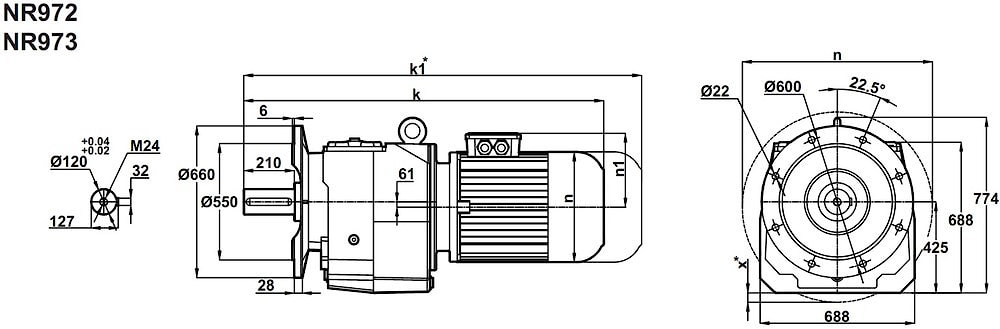

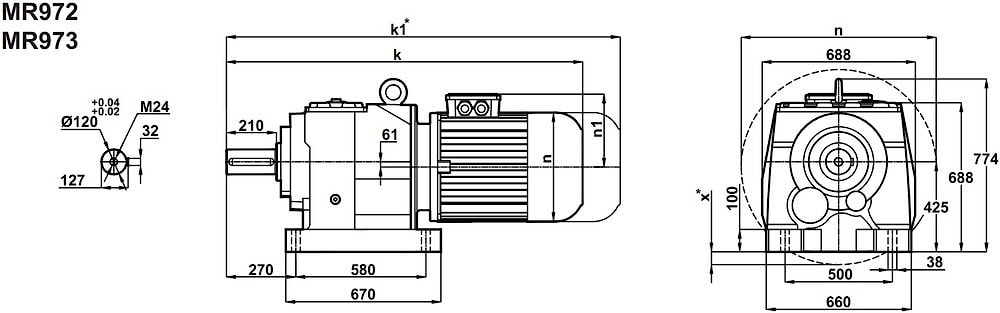

Трехступенчатый цилиндрический мотор редуктор, а это мощная зубчатая передача, призванная для мультипликации вращательного момента до уровня 16000Nm, при этом редукция выходных оборотов осуществляется до 23 - 77 об/мин, приводимые электрическим двигателем номинальной мощностью 45кВт - представлен следующими моделями MR973-225M/4 (исполнение на лапах) и NR973-225M/4 (фланцевое исполнение).

Гарантия - 2 года.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
23	18092	61,77	105235	1,0	MR973-225M/4 NR973-225M/4	1173 1223
26	16070	54,8	116770	1,1
29	14345	48,86	125317	1,3
33	12432	42,3	133699	1,4
38	10975	37,29	139291	1,6
42	9749	33,08	143983	1,8
47	8703	29,49	147391	2,1
54	7676	26,03	150623	2,3
61	6776	22,95	149852	2,7
69	6020	20,36	145519	3,0
77	5374	18,15	141407	3,3

Вернуться к выбору мощностей

Редуктор MR973 является техническим аналогом мотор-редукторов SK102 , SK103 , SK 102 , SK 103 (производства Nord (Германия) .

Редуктор NR973 является техническим аналогом мотор-редукторов SK102F , SK103F , SK 102F , SK 103F , SK 102 F , SK 103 F (произведенных Nord (Германия) .
