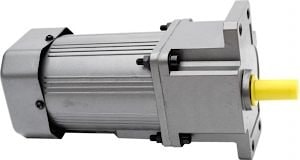

Мини мотор редуктор 5GU3 ... 10 (140 Ватт)

Номинальная мощность - 0,14 кВт

Выходные обороты: 150 об/мин ... 500 об/мин

Мини мотор редуктор 5GU3 ... 10 (140 Ватт) представляет собой асинхронный электрический мотор переменного тока, мощностью 140 Ватт, дополненный редуктором. Номинальное напряжение двигателя может быть: 110 В, 220 В и 380 В, как однофазное, так и трехфазное. Мотор редуктор может комплектоваться электродвигателем серии 5IK140W, предназначенным для равномерных продолжительных работ, электродвигателем серии 5RK140W, предназначенным для кратковременных, реверсных работ. Двигатель серии 5IK140W-M оснащен электромагнитным тормозом. Электрические параметры устанавливаемых двигателей можно увидеть здесь.
Редуктор предлагается с передаточными числами: i=3,0, i=3,6, i=5,0, i=6,0, i=7,5, i=9,0, i=10.
Эксплуатация мини мотор редуктора рекомендуется при температурах: -10С - +40С.

Схема подключения
Опции
Условное обозначение

Модель мотор-редуктора				Выходные обороты	Передаточное число	Крутящий момент	Масса
Мотор	редуктор	вал		n2 (об/мин)	i	M2 (Нм)	m (кг)
5IK140W-GU 5RK140W-GU 5IK140W-GU-M	5GU3K	12, 15	-	500	3.0	2.3	Стандарт – 4.8 Фланец – 4.8 С тормозом – 5.3
	5GU3.6K	12, 15	-	416	3.6	2.8
	5GU5K	12, 15	-	300	5.0	3.9
	5GU6K	12, 15	-	250	6.0	4.7
	5GU7.5K	12, 15	-	200	7.5	5.9
	5GU9K	12, 15	-	166	9.0	7.0
	5GU10K	12, 15	-	150	10	7.8

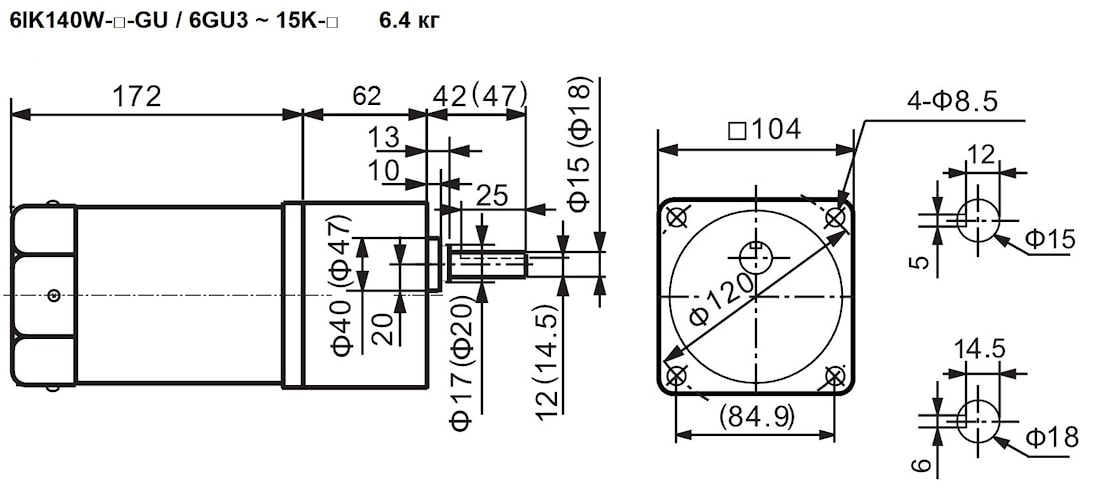

Стандартная модель

Фланцевая модель

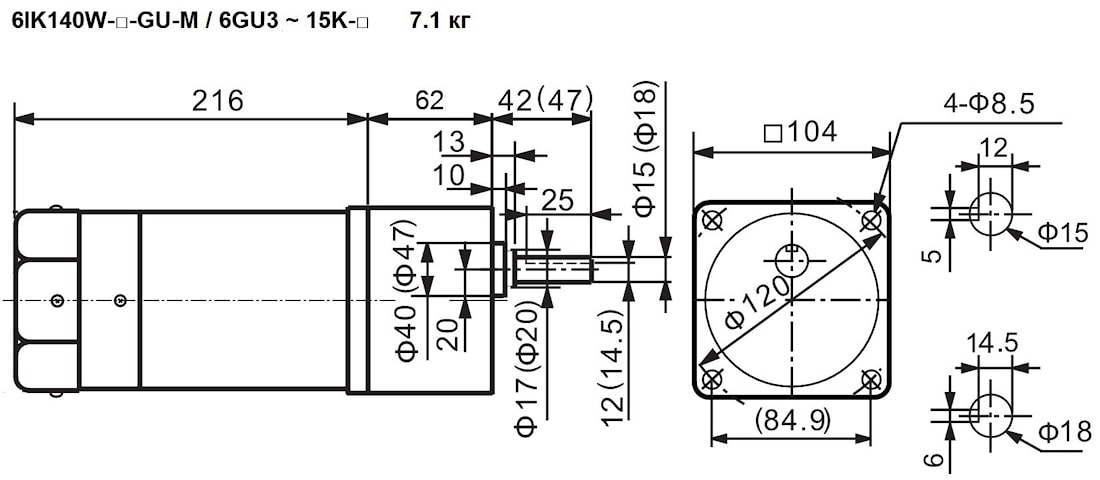

Модель с электромагнитным тормозом
