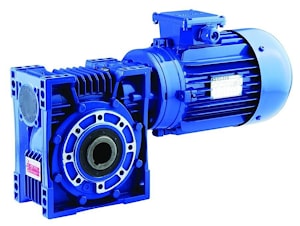

Червячный редуктор EV050

Номинальная мощность - 0,55 кВт

Выходные обороты: 50 об/мин ... 200 об/мин

Червячный редуктор (мотор-редуктор) EV050-80/4a с подводимой мощностью 0,55 кВт, лучше применять с частотой вращения выходного вала свыше 50 об/мин (это будет соответствовать рациональному сервис-фактору для данного габарита).
Данный привод - это разновидность зубчато-винтовой передачи, состоящей из червяка и зубчатого колеса, заключенных в литой корпус, служит для передачи крутящих моментов до 70 Нм (в зависимости от выбранного передаточного числа).
Корпус мотор-редуктора оснащен заливными, мерными и сливными пробками, предназначенными для своевременного контроля и быстрой замены текущей трансмиссионной смазки в любых пространственных расположениях.
Редуктор предлагается с множеством крепежных и присоединительных принадлежностей (см. дополнения), как стандартных, так и специальных.
Обладает всеми достоинствами червячных передач: мягкость хода, низкая шумность, компактность и др.

Сервис-фактор (fs)

Монтажные исполнения

Исполнение с реактивной штангой

Специальные диаметры валов

Выходные фланцы

Условное обозначение

Каталог E-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
37	95	38	2550	0,7	EV050-80/4a	11,7
48	78	29	2680	1,0
56	71	25	2740	1,0
74	56	19	2580	1,2
97	44	14,5	2870	1,6
117	37	12	2740	1,9
147	31	9,5	2600	2,0
193	24	7,25	2990	2,8

Вернуться к выбору мощностей

Червячный мотор-редуктор EV050 - можно рассматривать как: полный аналог червячных редукторов брэндов Motovario (Италия) , Transtecno (Италия) , Innovari (Италия) , Siti (Италия) , STM Spa (Италия) , PGR (Турция) , Tramec (Италия), а также моделей NMRV и RV (многочисленных китайских производителей).

Червячный мотор-редуктор EV050 - можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Watt drive (Австрия) , Varvel (Италия) , Nord Getriebebau DriveSystems (Германия) , Sew Eurodrive (Германия) , Bauer Gearmotors (Германия) , Tos-Znojmo (Чехия) .

Червячный редуктор ET050 можно рассматривать как технический аналог: червячных редукторов (производства российских и украинских заводов), червячных редукторов NRV (производства многочисленных китайских производителей).
