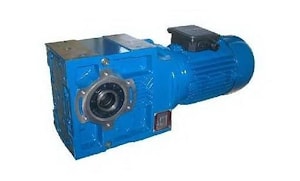

Конические редукторы KR474 2,0 об/мин ... 4,5 об/мин
2,0 об/мин ... 4,5 об/мин

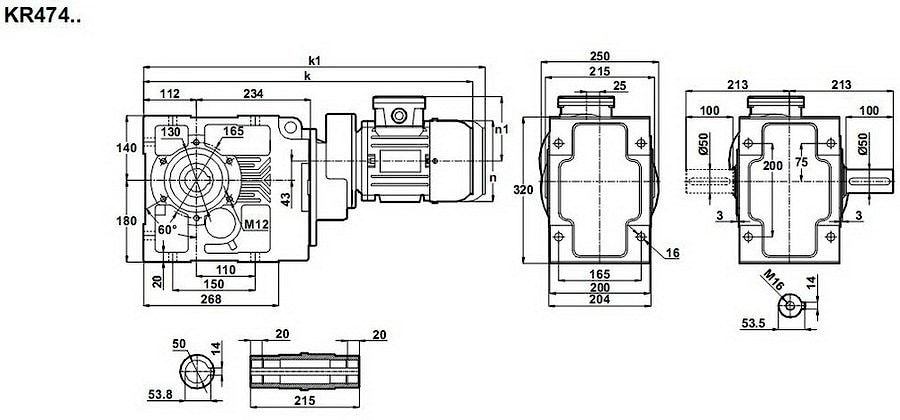

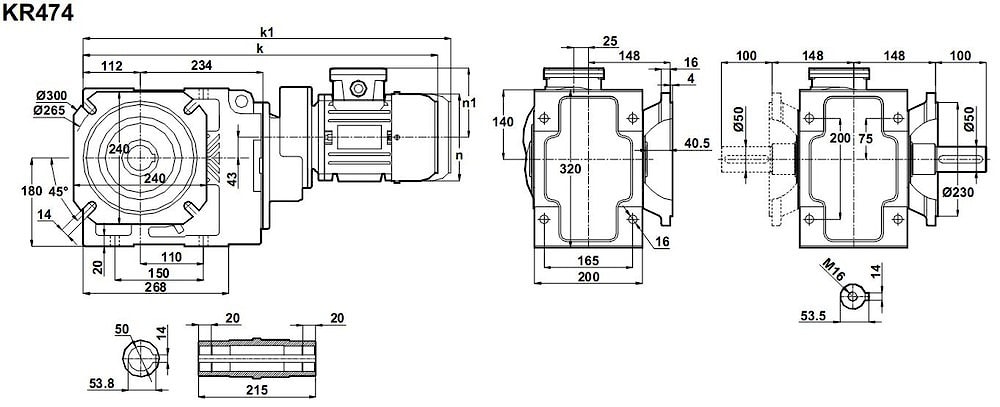

Четырех ступенчатый обще промышленный коническо-цилиндрический мотор-редуктор в разрезе ряда мощностей 250Ватт представлен приводом KR474-71/6b KR474-71/4a.Стандартные подключаемые асинхронные электродвигатели имеют четырех- и шести- полюсную конфигурацию, допускается установка двух- и восьми- полюсных моторов, но с обязательным согласованием Вашего выбора с показателем сервис-фактора. Точность конической ступени допускает эксплуатацию мотор редуктора совместно с серводвигателями.
Достигаемые моменты до 1000Нм.
Трансмиссия считается тихоходной 1,9 - 3,8 оборотов в минуту.
Условное обозначение
Каталог K-series
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Радиальные нагрузки на выходной вал | Сервис фактор | Тип редуктора | Масса |
| n2 (об/мин-1) | M2 (Нм) | i | Fr (Н) | fs | m (кг) | |
| 1,9 | 1103 | 472,63 | 19267 | 1,4 | KR474-71/6b | 175 |
| 2,1 | 986 | 422,88 | 20035 | 1,6 | ||
| 2,4 | 867 | 371,35 | 20754 | 1,8 | ||
| 3,0 | 709 | 472,63 | 21639 | 2,2 | KR474-71/4a | 120 |
| 3,3 | 634 | 422,88 | 22020 | 2,4 | ||
| 3,8 | 557 | 371,35 | 22389 | 2,8 | ||
| 4,5 | 466 | 310,16 | 22801 | 3,3 |
Вернуться к выбору мощностей
Мотор-редуктор KR474 - является полным аналогом мотор-редукторов: МВН100 (Siti (Италия) , В103 (Motovario (Италия) , SK9032.1 , SK9032.1 VF , SK9032.1 AZ (Nord (Германия) , анагогами, с приближенными размерностями, мотор-редукторов ТС100С , ТF100С (производитель -Tramec (Италия)) , VFR150 и A504 (Bonfiglioli (Италия).
Редуктор КТ474 можно использовать как аналогичный (приближенный к присоеденительным размерам) привода ТА100С, (производимого Tramec (Италия)), технический аналог редукторам ВН100 (произведенных под маркой Siti (Италия)).
