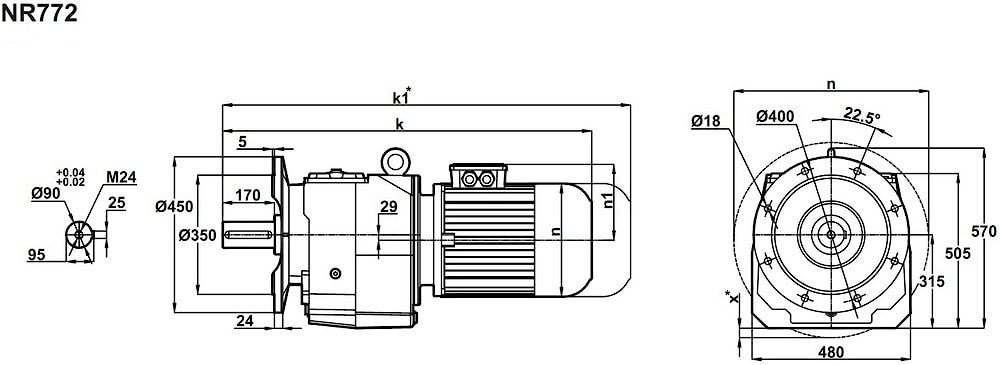

Соосный цилиндрический редуктор MR772 MR773 NR772 NR773

40 об/мин ... 400 об/мин

Устройство, аккумулирующее энергию высокой угловой скорости на входе, и концентрирующее ее в значительный вращающий момент на выходе 2000Nm - 6500Nm, с первичной электрической установкой в 30кВт выпускается как мотор-редуктор MR772-200L/4, NR772-200L/4, MR773-200L/4, NR773-200L/4.
Передаточные отношения i=4.0 - i=35.
Модельный ряд включает изготовление привода в исполнении на лапах, во фланцевом и комбинированном исполнении.
Экономичный и эргономичный мотор-редуктор предназначен для универсальных работ в различных отраслях промышленности.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
31	8784	45,08	21484	0,8	MR773-200L/4 NR773-200L/4	514 518
35	7754	39,74	22060	0,9
40	6887	35,25	22425	1,0
45	6148	31,43	22631	1,2
46	5924	30,31	22670	1,2
53	5139	26,25	22716	1,4
61	4478	22,85	22617	1,6
73	3799	19,23	22334	1,8	MR772-200L/4 NR772-200L/4	510 514
84	3294	16,65	21991	2,1
96	2885	14,56	23601	2,1
109	2546	12,84	21184	2,3
123	2261	11,39	20751	2,3
138	2017	10,15	20311	2,4
143	1944	9,79	20167	2,4
165	1685	8,48	19582	2,6
190	1468	7,38	18996	2,8
240	1164	5,84	17985	3,2
270	1033	5,18	17462	3,4
303	922	4,62	16961	3,7
314	888	4,46	16802	3,7
363	770	3,86	16180	3,9
417	671	3,36	15584	4,0

Вернуться к выбору мощностей

Редуктор MR772 и MR773 является полным аналогом мотор-редукторов Н142 и Н143 , Н 142 и Н 143 (производства Motovario (Италия) , мотор-редукторов MNHL90/2 и MNHL 90 3 , MNHL90 2 и MNHL 90-3 (производитель Siti (Италия).
И техническим аналогом мотор-редукторов SK72 , SK73 , SK82 , SK83 , SK 72 , SK 73 , SK 82 , SK 83 (производства Nord (Германия) , мотор-редукторов C90 2P , C90 3P , C 90 2P , C 90 3 P , C 902 P , C 903 P (производства Bonfiglioli (Италия) , мотор-редукторов 3МП125 (110) , 3 МП 125 (120) , 3 МП-125 (130) , 3МП-125 (160) , 3 МП 125 (110) , 3 МП125 (120) , МП-125 (130) , МП125 (160) , 3 МП-125 (140) ( производства украинских и российских заводов) , мотор-редукторов МР3-315 Щ , МР3 315 Щ , МР3-315 Щ , МР 3-315 Щ , МР 3 315-Щ , МР 3-315 Щ , МР2-315 Щ , МР2 315 Щ , МР2-315 Щ , МР 2-315 Щ , МР 2 315-Щ , МР 2-315 Щ , МР1-500 Щ , МР1 500 Щ , МР1-500 Щ , МР 1-500 Щ , МР 1 500-Щ , МР 1-500 Щ (производства Тамбовполимермаш).

Редуктор NR772 и NR773 является полным аналогом мотор-редукторов C902 F и C903 F , C 902 F и C 903 F , C 90 2 F и C 90 3 F (производства Bonfiglioli Италия) , MNHL90/2-F и MNHL90/3-F , MNHL90 2-F и MNHL 90 3 F , MNHL 902 F и MNHL 90 3-F (производства Siti (Италия) , HF142 , HF143 , HF 142 , HF 143 , HF 14 2 , HF14 3 (от Motovario , Италия).
И техническим аналогом моторредукторов SK72F , SK73F , SK82F , SK83F , SK 72F , SK 73 F , SK 82F , SK 8 3 F , SK72 F , SK 73 F , SK 82 F , SK 83F (произведенных Nord (Германия) , мотор-редукторов МР3 315 Ф1В , МР 3 315 Ф2В , МР3 315-Ф1В , МР 3-315 Ф 2В , М Р 3 315 Ф1 В , МР3 315Ф1В , МР 3-315 Ф2В , МР 3 315 Ф2В , МР3-315 Ф 1 В , МР2 315 Ф1В , МР 2 315 Ф 2В , МР2 315-Ф1В , МР 2-315 Ф2В , М Р 2 315 Ф1В , МР2 315Ф1 В , МР 2-315 Ф2В , МР 2 315 Ф1В , МР 2-315 Ф2В (производства Тамбовполимермаш) .
