Соосный цилиндрический редуктор MR973 и NR973

15 об/мин ... 40 об/мин

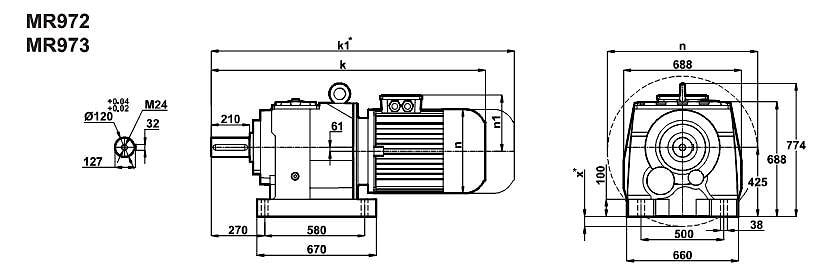

Цилиндрический редуктор, изготовленный в виде осевой приставки к обще промышленному электродвигателю номиналом в 30 киловатт и способный достигать высоких крутящих моментов на выходном валу до 18000Нм, представлен моторредуктором MR973-200L/4 (лапы), NR973-200L/4 (фланец).
Расчетная скорость вращений на выходе: 14об/мин - 47об/мин.
Согласно будущей потребности узел заправляется трансмиссионным маслом. Присутствуют сервисные технологические отверстия для контроля и смены смазки. Крепежные присоединительные размеры могут быть изготовлены согласно чертежей.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
14	19969	102,69	92555	0,9	MR973-200L/4 NR973-200L/4	1240 1290
15	17825	91,56	106867	1,0
17	16022	82,20	117026	1,1
20	13662	70,07	128431	1,3
23	12060	61,77	135207	1,5
26	10712	54,80	140281	1,7
29	9563	48,86	144626	1,9
33	8287	42,30	148736	2,2
38	7316	37,29	151749	2,5
42	6498	33,08	154153	2,8
47	5801	29,49	156114	3,1

Вернуться к выбору мощностей

Редуктор MR973 является техническим аналогом мотор-редукторов SK102 , SK103 , SK 102 , SK 103 (производства Nord (Германия) .

Редуктор NR973 является техническим аналогом мотор-редукторов SK102F , SK103F , SK 102F , SK 103F , SK 102 F , SK 103 F (произведенных Nord (Германия) .
