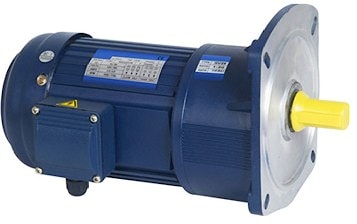

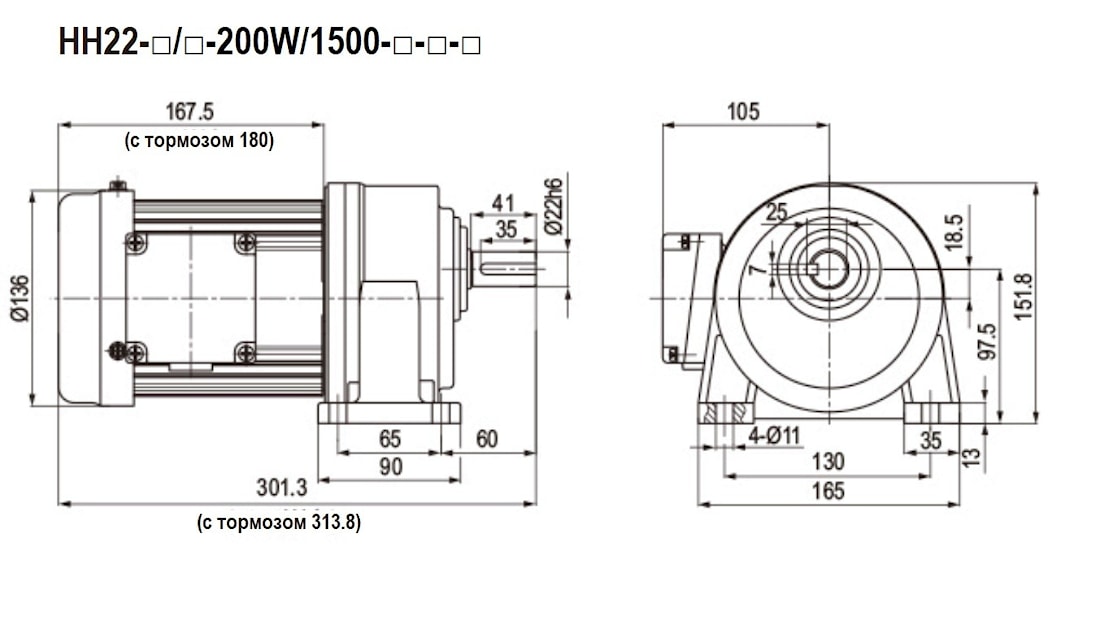

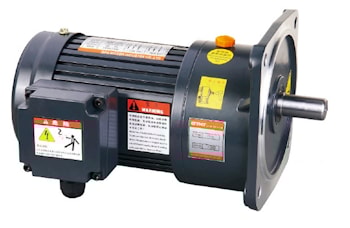

Соосный мини мотор-редуктор НН22 и НV22

Номинальная мощность – 0.2 кВт

Выходные обороты: 16 об/мин … 100 об/мин

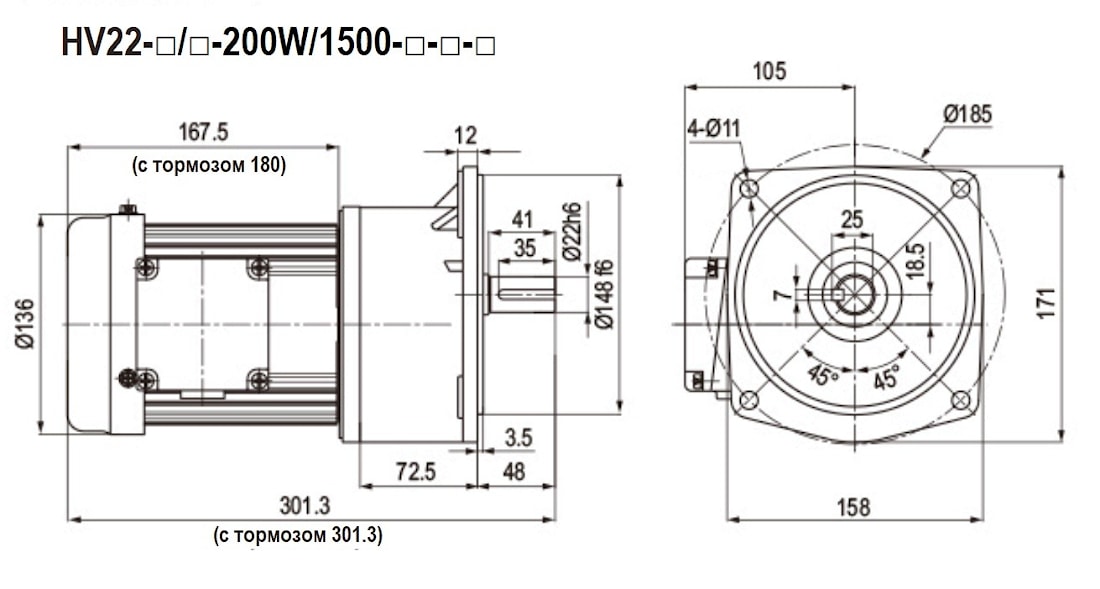

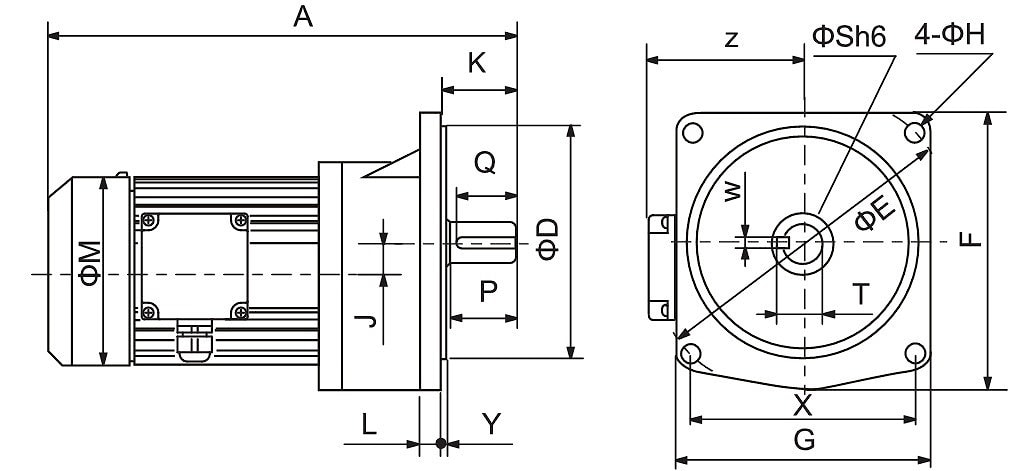

Привод НV22 (фланцевое исполнение) - подводимая мощность – 0.2 кВт. Частота вращения выходного вала – 15 об/мин … 100 об/мин. Крутящий момент – 18Нм – 100Нм. Диаметр выходного вала – 22мм. Вес 8кг.

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n₂ (об/мин^-1)

М₂ (Нм)

i

m (кг)

16

103

90

HH22(HV22)-16/90K-200W/1500-□-□-□

8

18

92

80

HH22(HV22)-18/80K-200W/1500-□-□-□

8

21

80

70

HH22(HV22)-21/70K-200W/1500-□-□-□

8

25

69

60

HH22(HV22)-25/60K-200W/1500-□-□-□

8

30

57

50

HH22(HV22)-30/50K-200W/1500-□-□-□

8

33

54

45

HH22(HV22)-33/45K-200W/1500-□-□-□

8

37

46

40

HH22(HV22)-37/40K-200W/1500-□-□-□

8

50

36

30

HH22(HV22)-50/30K-200W/1500-□-□-□

8

60

30

25

HH22(HV22)-60/25K-200W/1500-□-□-□

8

75

24

20

HH22(HV22)-75/20K-200W/1500-□-□-□

8

100

18

15

HH22(HV22)-100/15K-200W/1500-□-□-□

8

Мотор-редуктор

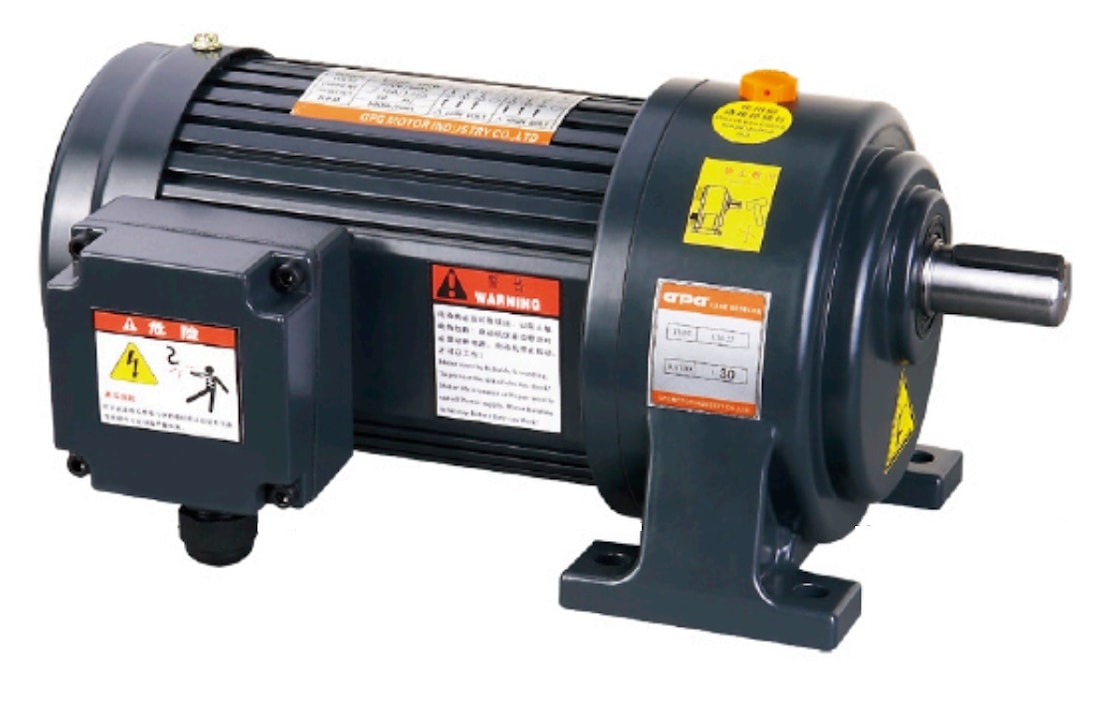

HH22

100

/

15K

200W

/

1500

C2

BR1

-

Тип

мотор-редуктора

Вых. обо-роты

Переда-точное число

Мощ-ность мотора

Обо-

роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

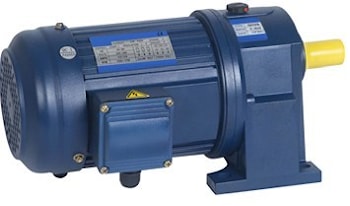

HH22

(на лапах; d=22)

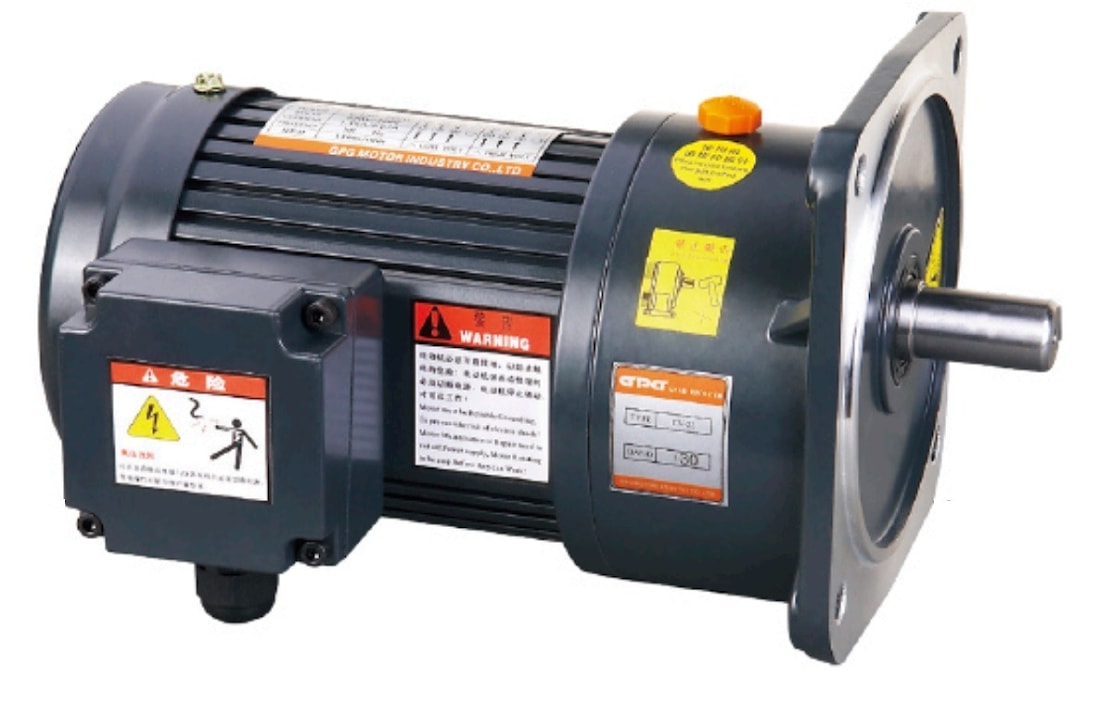

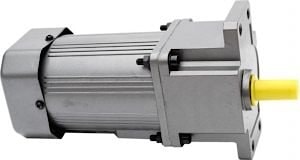

HV22 (фланец; d=22)

16

18

21

25

30

33

37

50

60

75

100

90

80

70

60

50

45

40

30

25

20

15

200W – 0.2кВт

1500 – 1500 об/мин

С1 – 1ф110В

С2 - 1ф220В

S2 – 3ф220В

S3 – 3ф220В

S2/3 – 3ф220/380В

L –DC

- - нет опций

BR1 (B) –

тормоз DC90V,

при выключ. питании;

BR/HR (YB) – тормоз с ручным растормаж-ием;

BR2 (DB) - тормоз DC24V, при включ. питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF –

термисторы;

TW –

термостат, биметаллический

переключатель;

WE –двухсторонний вал электродвигателя;

TRO –

тропический климат;

IG – энкодер
