Соосный мини мотор-редуктор НН28 и НV28

Номинальная мощность – 0.2 кВт

Выходные обороты: 7 об/мин … 15 об/мин

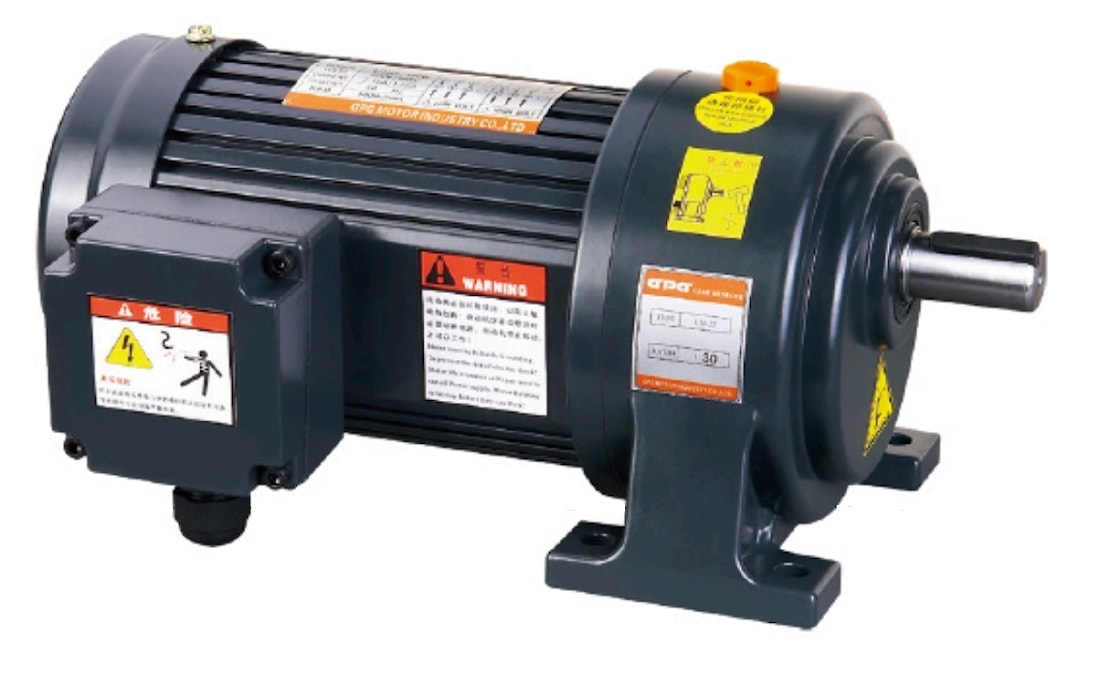

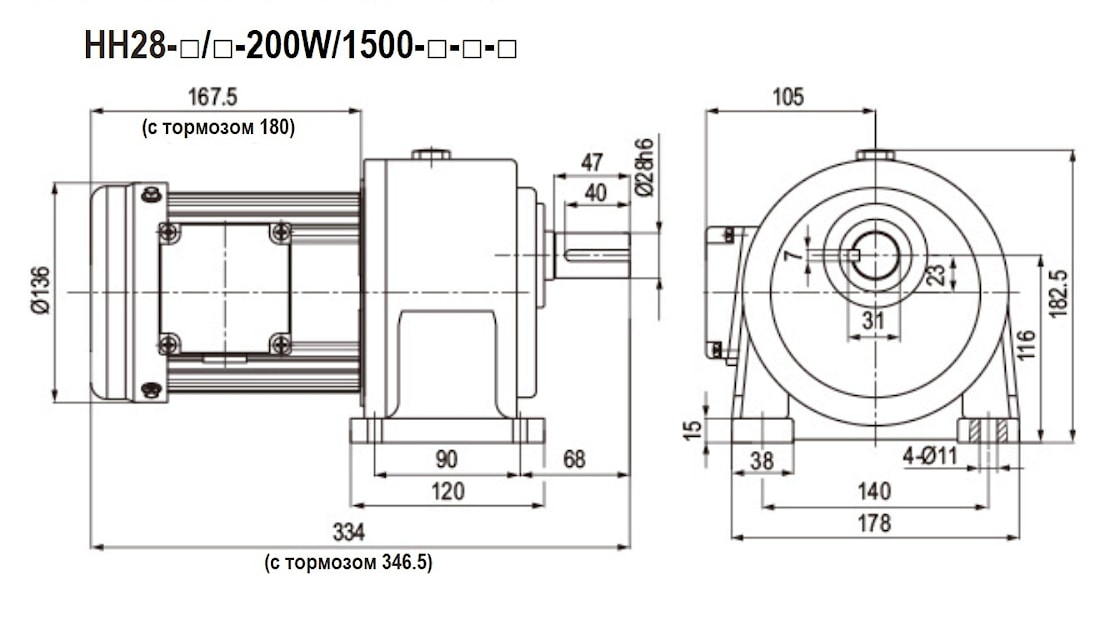

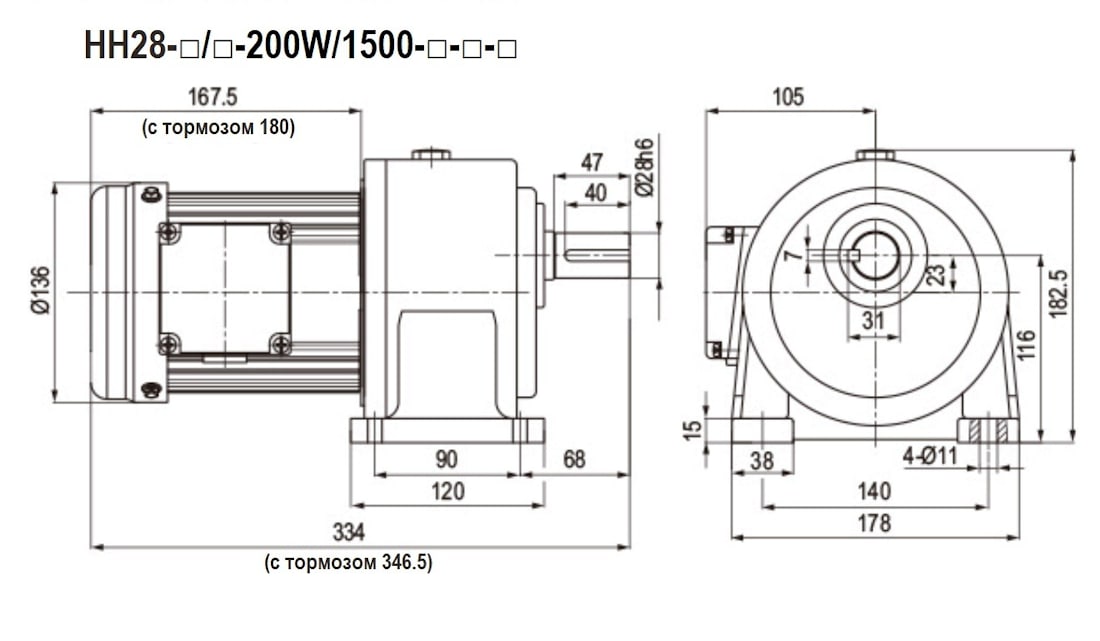

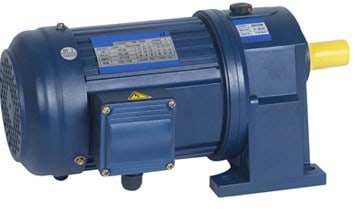

Соосный мини мотор редуктор НН28 (исполнение на лапах) – трансмиссионный механизм номинальной мощностью 200 Вт или ¼ л.с. В однофазной версии привода используется два вида конденсаторов:

1) пусковой - 125µF;

2) рабочий - 16µF;

Сила тока 4,0А (для 110В) и 2,0 (для 220В). Для трехфазной версии привода сила тока – 1.15А (для 220В) и 0,67А (для 380В).

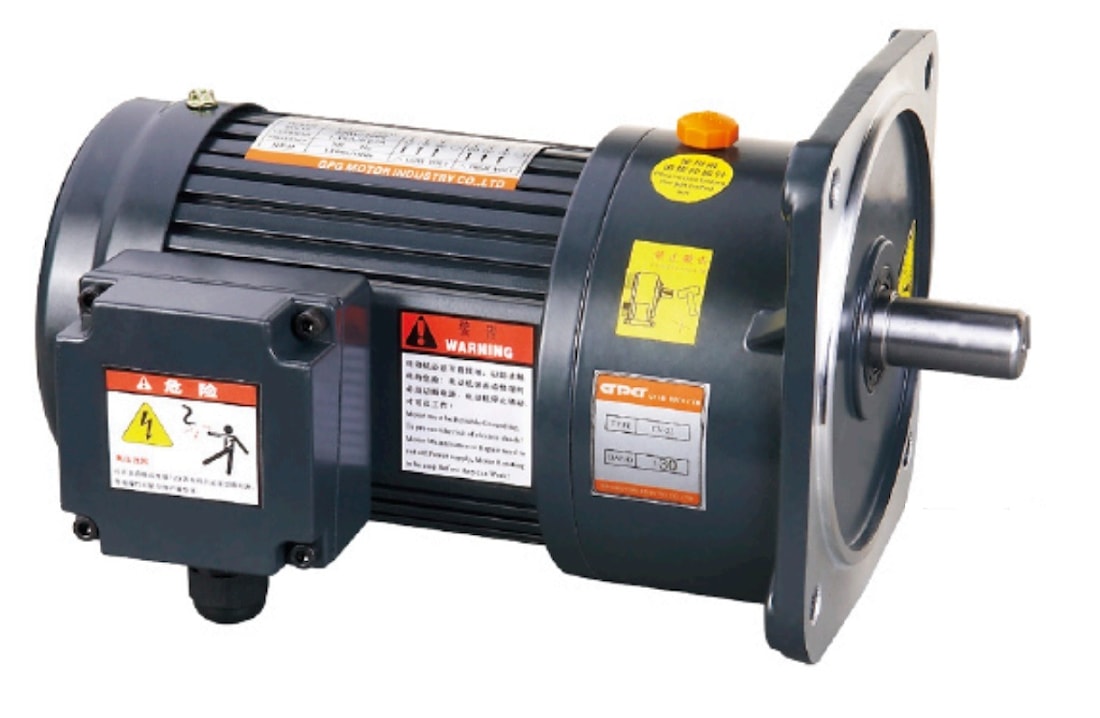

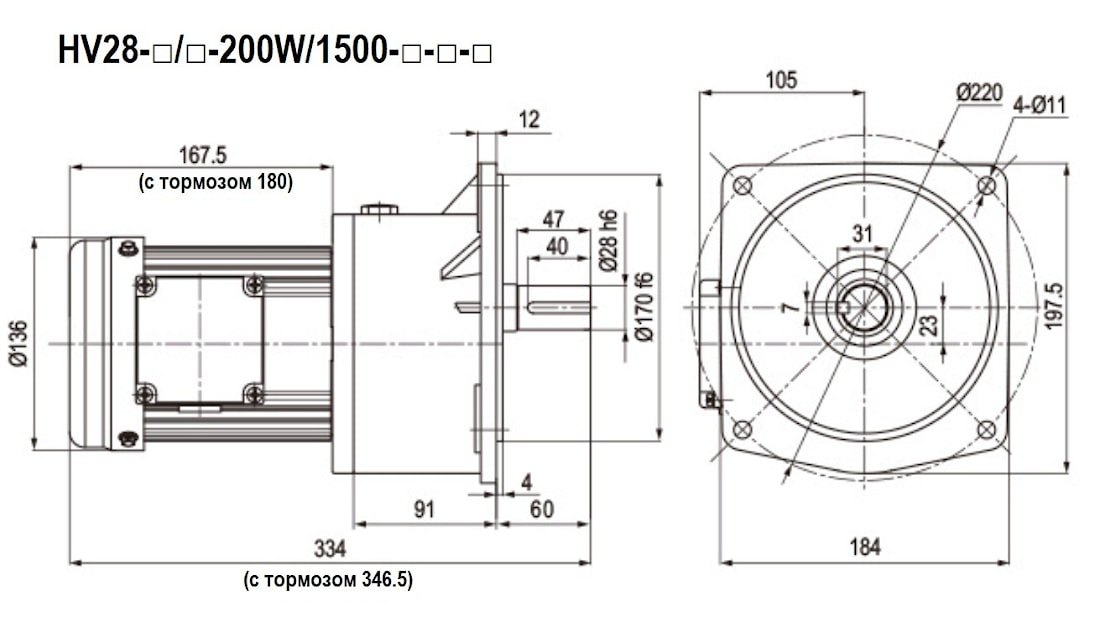

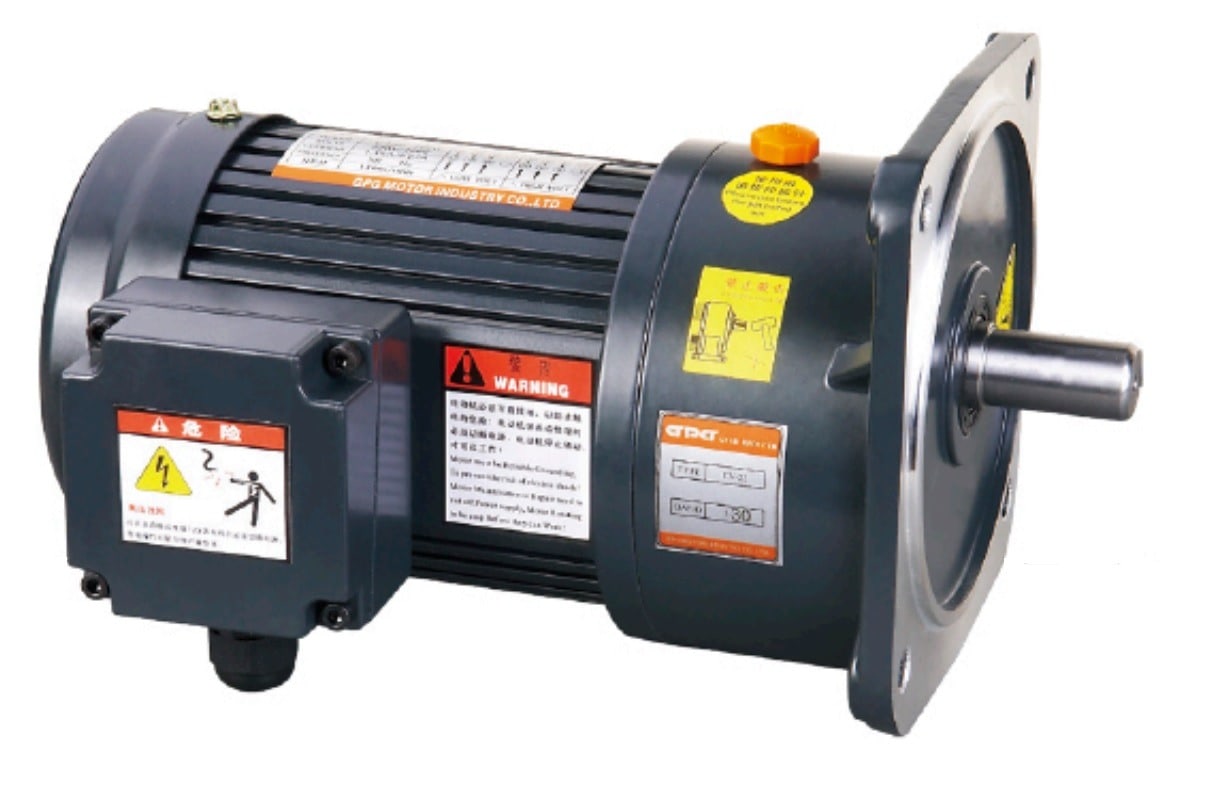

Соосный мини мотор редуктор HV28 (фланцевое исполнение). Номинальная мощность – 0,2 кВт. Частота вращения выходного вала – 7 об/мин … 15 об/мин. Способ охлаждения - полностью закрытый внешний вентилятор. Метод пуска: прямой пуск при полном напряжении, пуск с непрерывным вращением, пуск с конденсатора. Материал корпуса алюминиевый сплав.

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n₂ (об/мин^-1)

М₂ (Нм)

i

m (кг)

7

229

200

HH28(HV28)-7/200K-200W/1500-□-□-□

8

8

207

180

HH28(HV28)-8/180K-200W/1500-□-□-□

8

9

183

160

HH28(HV28)-9/160K-200W/1500-□-□-□

8

10

160

140

HH28(HV28)-10/140K-200W/1500-□-□-□

8

12

138

120

HH28(HV28)-12/120K-200W/1500-□-□-□

8

15

115

100

HH28(HV28)-15/100K-200W/1500-□-□-□

8

Мотор-редуктор

HH28

10

/

140K

200W

/

1500

C1

BR1

TF

Тип

мотор-редуктора

Вых. обо-роты

Переда-точное число

Мощ-ность мотора

Обо-

роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

HH28

(на лапах; d=28)

HV28 (фланец; d=28)

7

8

9

10

12

15

200

180

160

140

120

100

200W – 0.2кВт

1500 – 1500 об/мин

С1 – 1ф110В

С2 - 1ф220В

S2 – 3ф220В

S3 – 3ф220В

S2/3 – 3ф220/380В

L – DC

- нет опций

BR1 (B) –

тормоз DC90V,

при выключ. питании;

BR/HR (YB) – тормоз с ручным растормажив-ием;

BR2 (DB) - тормоз DC24V,

при включ. питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF –

термисторы;

TW –

термостат, биметаллический

переключатель;

WE –двухсторонний вал электродвигателя;

TRO –

тропический климат;

IG – энкодер
