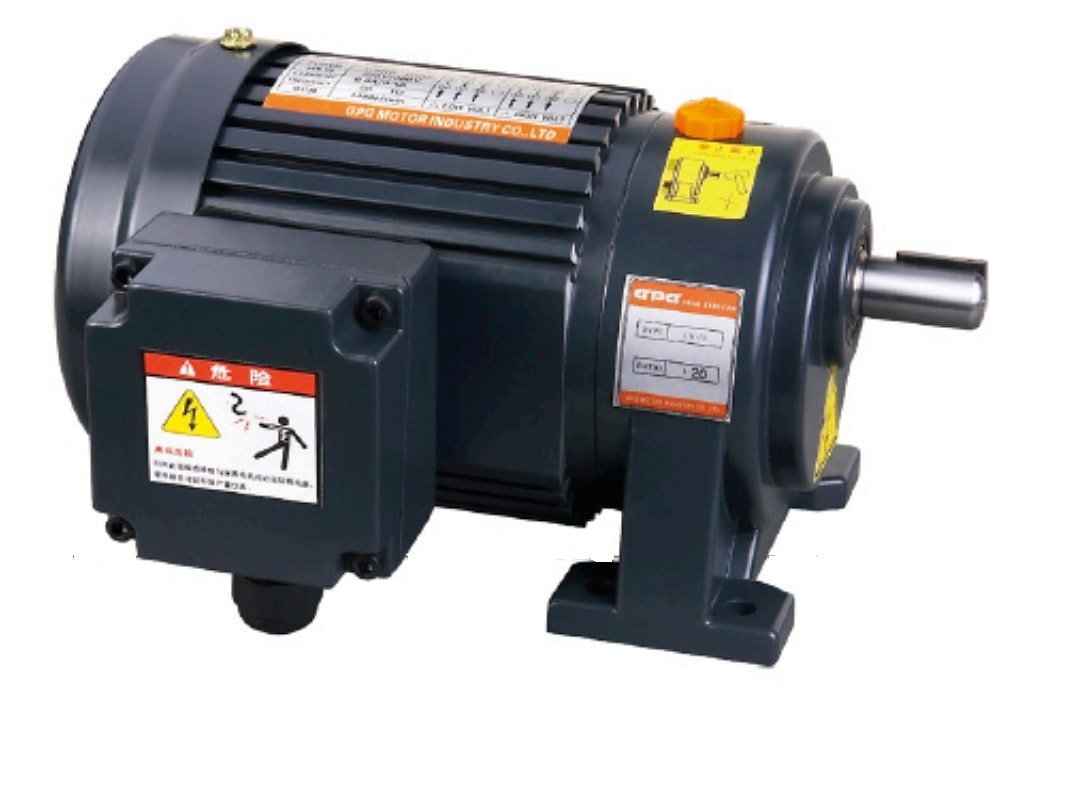

Соосный мини мотор редуктор исполнение на лапах 200 Ватт

Спецификация мотор
Условное обозначение
Каталог серии "Мини"

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Модель редуктора	Масса
n₂ (об/мин^-1)	М₂ (Нм)	i	Модель редуктора	m (кг)
7	229	200	HH28-7/200K-200W/1500	8
8	207	180	HH28-8/180K-200W/1500	8
9	183	160	HH28-9/160K-200W/1500	8
10	160	140	HH28-10/140K-200W/1500	8
12	138	120	HH28-12/120K-200W/1500	8
15	115	100	HH28-15/100K-200W/1500	8
16	103	90	HH22-16/90K-200W/1500	8
18	92	80	HH22-18/80K-200W/1500	8
21	80	70	HH22-21/70K-200W/1500	8
25	69	60	HH22-25/60K-200W/1500	8
30	57	50	HH22-30/50K-200W/1500	8
33	54	45	HH22-33/45K-200W/1500	8
37	46	40	HH22-37/40K-200W/1500	8
50	36	30	HH22-50/30K-200W/1500	8
60	30	25	HH22-60/25K-200W/1500	8
75	24	20	HH22-75/20K-200W/1500	8
100	18	15	HH22-100/15K-200W/1500	8
150	12	10	HH18-150/10K-200W/1500	7.5
300	6.2	5	HH18-300/5K-200W/1500	7.5
500	3.7	3	HH18-500/3K-200W/1500	7.5

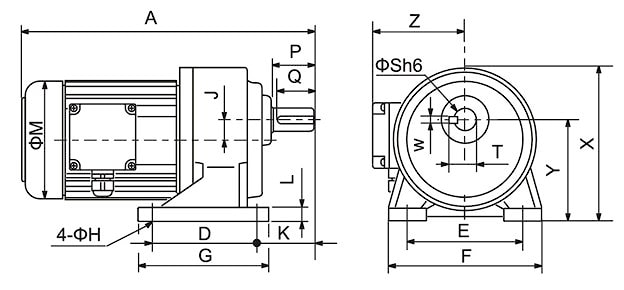

Присоединительные размеры

Передаточные числа	Статор +Вал	A	D	E	F	G	H	J	K	L	M	X	Y	Z	S	P	Q	W	T
3 ~ 10	110+18	280	40	110	135	65	9	16	50	10.5	133	138	88.5	120	18	30	27	5	20.2
15 ~ 90	110+22	315	65	130	158	90	11	17.5	6	13	133	152	97.5	120	22	40	35	7	25
100 ~ 200	110+28	350	90	140	178	120	11	23	68	17	133	178	116	120	28	45	40	7	31.1

***Соосный мини мотор редуктор исполнение на лапах 200 Ватт, оснащенный электромагнитным тормозом, - размер А=+5
