Двигатели постоянного тока 110.000 (123Вт ~ 700Вт) Номинальная мощность: 123Вт ~ 700Вт Напряжение: 12VDC ~ 220VDC Выходные обороты: 1500об/мин ~ 3000об/мин
Щеточные двигатели постоянного тока 110.000 (185 Вт ~ 700 Вт) представляют собой несложный электро-механический агрегат по преобразованию электрической энергии (постоянного тока) в механическое вращение выходного вала.
Номинальное напряжение24 В, 110 В, 220 В.
Двигатели изготавливаются под индивидуальные требования каждого Потребителя.
Гарантия - 12 месяцев.
Технические параметры
| Модель | Мощность | Cкорость | Напряжение | Ток
| Момент |
| Ватт | Об/мин | В | А | мНм | |
| 110.000.51 | 185 | 1500 | 110 | 2.5 | 1177 |
| 110.000.52 | 185 | 1500 | 220 | 1.25 | 1177 |
| 110.000.53 | 308 | 3000 | 110 | 4.0 | 980 |
| 110.000.54 | 308 | 3000 | 220 | 2.0 | 980 |
| 110.000.55 | 308 | 3000 | 24 | 16.5 | 980 |
| 110.000.56 | 180 | 1500 | 24 | 8.0 | 1177 |
| 110.000.101 | 245 | 1500 | 110 | 3.0 | 1560 |
| 110.000.102 | 245 | 1500 | 220 | 1.5 | 1560 |
| 110.000.103 | 400 | 3000 | 110 | 4.8 | 1274 |
| 110.000.104 | 400 | 3000 | 220 | 2.4 | 1274 |
| 110.000.105 | 400 | 3000 | 24 | 22.5 | 1274 |
| 110.000.106 | 250 | 1500 | 24 | 12 | 1560 |
| 110.000.107 | 245 | 1500 | 12 | 27 | 1274 |
| 110.000.151 | 375 | 1500 | 110 | 4.5 | 2390 |
| 110.000.152 | 375 | 1500 | 220 | 2.3 | 2390 |
| 110.000.153 | 700 | 3000 | 110 | 8.5 | 2230 |
| 110.000.154 | 700 | 3000 | 200 | 4.2 | 2230 |
| 110.000.155 | 700 | 3000 | 24 | 45 | 2230 |
| 110.000.156 | 370 | 1500 | 24 | 22 | 2390 |
| 110.000.157 | 375 | 1500 | 12 | 41.6 | 2230 |
Исполнения

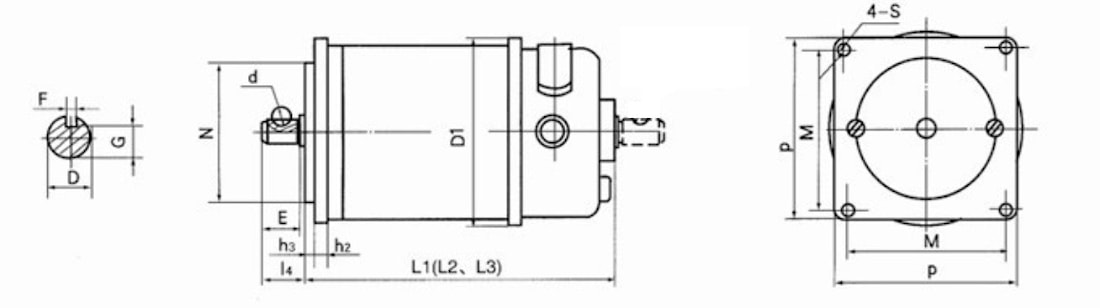

| А3 – фланцевое исполнение AA3 –фланцевое исполнение с двумя концами выходного вала | |||||||||||||||
|
| |||||||||||||||
| Модель | N | h2 | h3 | M | P | S | D1 | D | E | l4 | F | G | d | m | |
| Кг | |||||||||||||||
| 110.000.51~99 | 85 | 7 | 4 | 94 | 112 | 9 | 115 | L2=188 | 14 | 20 | 22 | 4 | 11.5 | 13 | 7.8 |
| 110.000.101~199 | 85 | 7 | 4 | 94 | 112 | 9 | 115 | L3=218 | 14 | 20 | 22 | 4 | 11.5 | 13 | 7.8 |

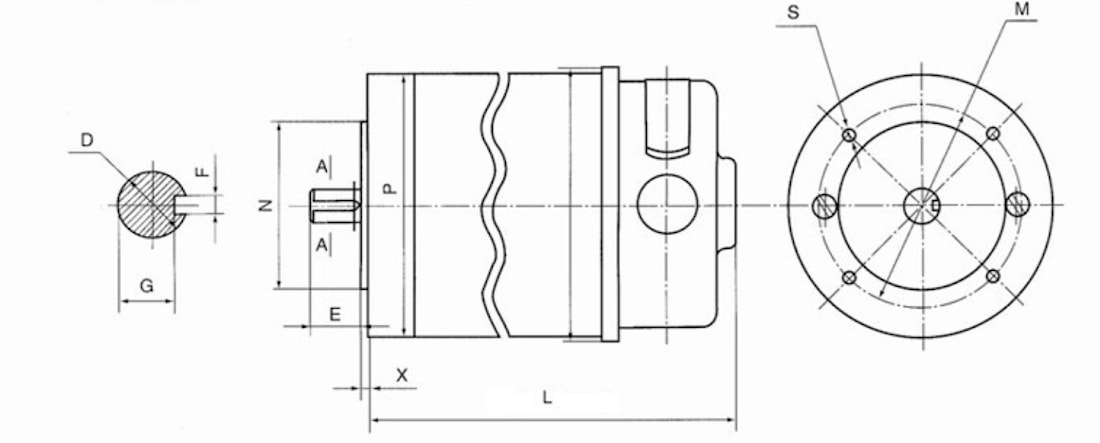

| B14 – фланцевое исполнение, фланец B14 | |||||||||||
|
| |||||||||||
| Модель | D | E | F | G | M | N | P | L | S | Согласно IEC | m |
| Кг | |||||||||||
| 110.000.51~99 | 14 | 30 | 5 | 11 | 85 | 70 | 110 | 188 | M5 | 71B14 | 7.8 |
| 110.000.101~199 | 14 | 30 | 5 | 11 | 85 | 70 | 110 | 218 | M5 | 71B14 | 7.8 |

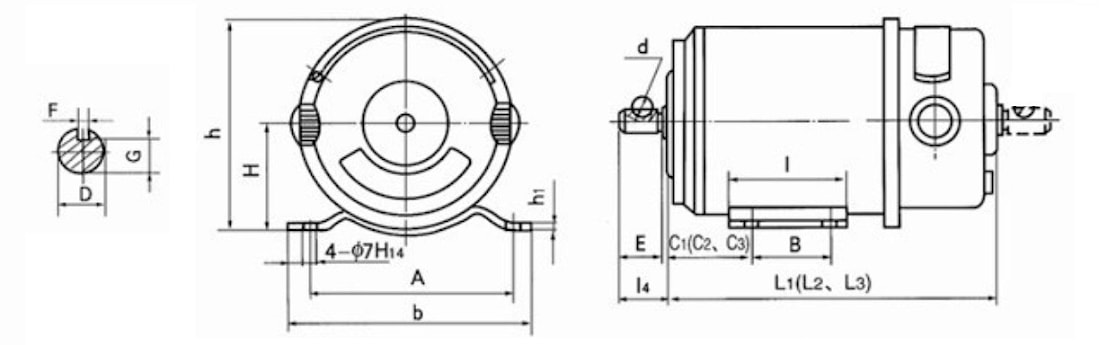

| А1 – исполнение на лапах AA1 –исполнение на лапах с двумя концами выходного вала | ||||||||||||||||
|
| ||||||||||||||||
| Модель | H | h | h1 | A | b | B | I | D | E | l4 | F | G | d | m | ||
| Кг | ||||||||||||||||
| 110.000.51~99 | 63 | 120.5 | 4 | 115 | 130 | C2=42 | 70 | 85 | L2=188 | 14 | 20 | 22 | 4 | 11.5 | 13 | 8 |
| 110.000.101~199 | 63 | 120.5 | 4 | 115 | 130 | C3=57 | 70 | 85 | L3=218 | 14 | 20 | 22 | 4 | 11.5 | 13 | 8 |
Условное обозначение:
| 110. | 000. | 103 | - | 400 | - | 110 | - | 3000 | - | AA3 |
| Габарит двигателей постоянного тока | Серия двигателей постоянного тока | Комбинация электрических параметров | Мощность двигателя, Вт | Напряжение постоянного т ока, В | Выходные обороты, об/мин | Исполнение |
