Двигатели постоянного тока 70.000 (50 Вт ~ 120 Вт) Номинальная мощность: 50Вт ~ 120Вт Напряжение: 24VDC ~ 220VDC Выходные обороты: 2000об/мин ~ 6000об/мин

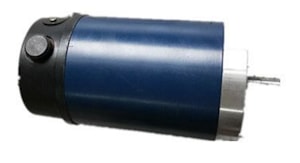

Щеточный коллекторный двигатель постоянного тока 70.000 (с подводимой мощностью 50 Ватт ~ 120 Ватт) представляет собой небольшой электромеханический узел для преобразования электрического постоянного тока в механическое вращение. Номинальное напряжение: 24 В, 48 В, 90 В, 110 В, 180 В, 220 В.
В зависимости от конфигурации: мощность/напряжение - моторы выпускаются с выходными оборотами 2000 об/мин, 3000 об/мин, 4000 об/мин, 6000 об/мин и др.
Долгосрочность работоспособности DC электродвигателя - достигается качественными материалами, из которого он производится, а также двойным уровнем контроля узла; постоянным совершенствованием конструкции и эффективностью эксплуатационных параметров.
Технические параметры
| Модель | Мощность | Номинальная скорость | Напряжение | Ток | Момент |
| Ватт | Об/мин | В | А | мНм | |
| 70.000.01 | 50 | 3000 | 24 | 3.2 | 159.2 |
| 70.000.02 | 50 | 3000 | 27 | 2.9 | 159.2 |
| 70.000.03 | 50 | 3000 | 48 | 1.5 | 159.2 |
| 70.000.04 | 50 | 3000 | 110 | 0.7 | 159.2 |
| 70.000.05 | 85 | 6000 | 24 | 5.2 | 135.4 |
| 70.000.06 | 85 | 6000 | 27 | 4.8 | 135.4 |
| 70.000.07 | 85 | 6000 | 48 | 2.6 | 135.4 |
| 70.000.08 | 85 | 6000 | 110 | 1.1 | 135.4 |
| 70.000.16 | 40 | 2000 | 24 | 2.3 | 191 |
| 70.000.21 | 50 | 3000 | 220 | 0.2 | 95.5 |
| 70.000.51 | 70 | 3000 | 24 | 4.3 | 223 |
| 70.000.52 | 70 | 3000 | 27 | 3.8 | 223 |
| 70.000.53 | 70 | 3000 | 48 | 2.2 | 223 |
| 70.000.54 | 70 | 3000 | 110 | 0.95 | 223 |
| 70.000.55 | 120 | 6000 | 24 | 7.5 | 191.1 |
| 70.000.56 | 120 | 6000 | 27 | 6.6 | 191.1 |
| 70.000.57 | 120 | 6000 | 48 | 3.8 | 191.1 |
| 70.000.58 | 120 | 6000 | 110 | 1.6 | 191.1 |
| 70.000.59 | 148 | 7500-9500 | 110 | 1.95 | 166.6 |
| 70.000.60 | 100 | 4000 | 110 | 1.3 | 238.8 |
| 70.000.80 | 70 | 3000 | 80 | 1.2 | 223 |
Исполнения

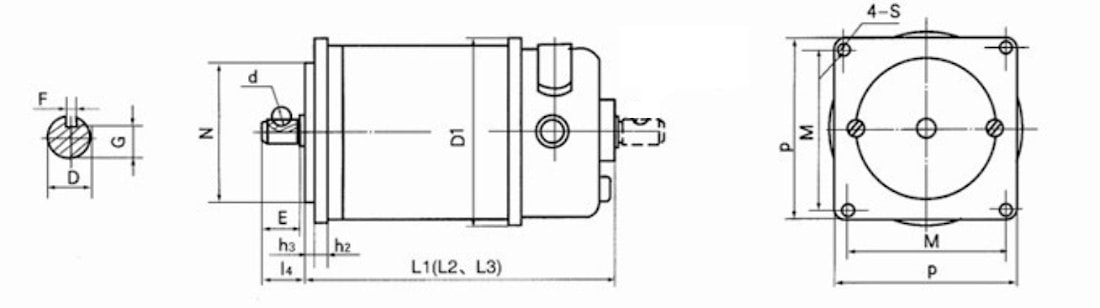

| А3 – фланцевое исполнение AA3 – фланцевое исполнение с двумя концами выходного вала | |||||||||||||||
|
| |||||||||||||||
| Модель | N | h2 | h3 | M | P | S | D1 | D | E | l4 | F | G | d | m | |
| Кг | |||||||||||||||
| 70.000.01~49 | 54 | 5 | 3 | 60 | 72 | 5.5 | 74 | L1=114 | 6 | 14 | 16 | 2 | 4.3 | 7 | 1.6 |
| 70.000.51~99 | 54 | 5 | 3 | 60 | 72 | 5.5 | 74 | L2=124 | 6 | 14 | 16 | 2 | 4.3 | 7 | 1.6 |

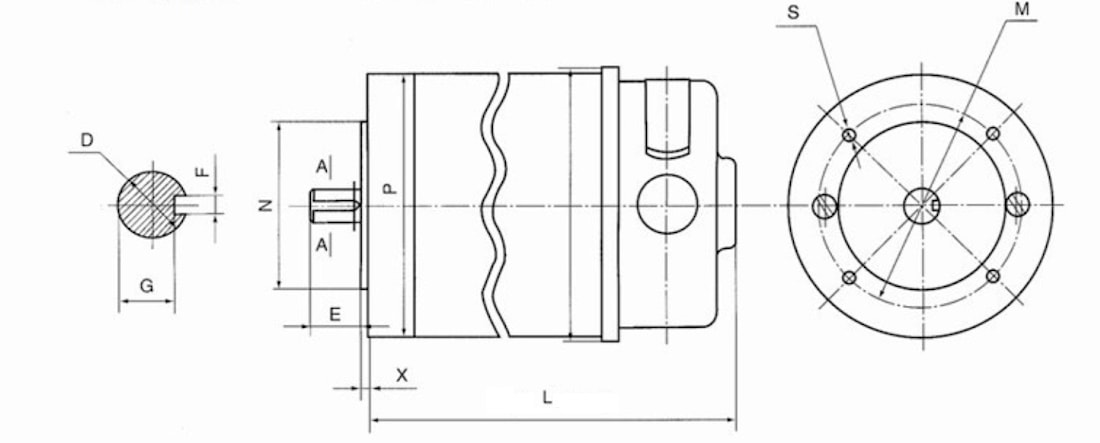

| B14 – фланцевое исполнение, фланец B14 | |||||||||||
|
| |||||||||||
| Модель | D | E | F | G | M | N | P | L | S | Согласно IEC | m |
| Кг | |||||||||||
| 70.000.01~49 | 9 | 20 | 3 | 7.2 | 65 | 50 | 80 | 114 | M5 | 56B14 | 1.6 |
| 70.000.51~99 | 9 | 20 | 3 | 7.2 | 65 | 50 | 80 | 124 | M5 | 56B14 | 1.6 |

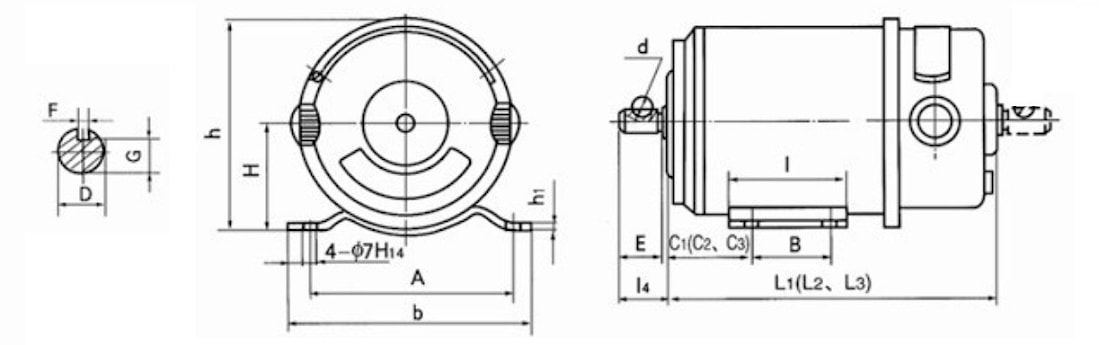

| А1 – исполнение на лапах AA1 – исполнение на лапах с двумя концами выходного вала | ||||||||||||||||
|
| ||||||||||||||||
| Модель | H | h | h1 | A | b | B | I | D | E | l4 | F | G | d | m | ||
| Кг | ||||||||||||||||
| 70.000.01~49 | 42.5 | 79.5 | 5 | 74 | 90 | C1=22 | 39 | 55 | L1=114 | 6 | 12 | 16 | 2 | 4.3 | 7 | 2 |
| 70.000.51~99 | 42.5 | 79.5 | 5 | 74 | 90 | C2=44 | 39 | 55 | L2=124 | 6 | 12 | 16 | 2 | 4.3 | 7 | 2 |
Условное обозначение:
| 70. | 000. | 02 | - | 50 | - | 27 | - | 3000 | - | А3 |
| Габарит двигателей постоянного тока | Серия двигателей постоянного тока | Комбинация электрических параметров | Мощность двигателя, Вт | Напряжение постоянного т ока, В | Выходные обороты, об/мин | Исполнение |
