Червячный редуктор EV100

Номинальная мощность - 2,2 кВт

Выходные обороты: 20 об/мин ... 200 об/мин

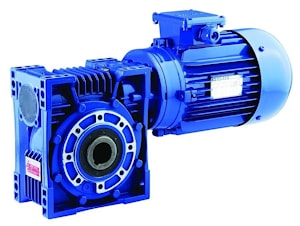

Червячный мотор-редуктор EV100-100L/4a - одноступенчатый червячный электромеханический привод с подводимой мощностью 2,2 кВт
Номинальный крутящий момент - 400 Nm.
Рациональные передаточные числа для данного габарита от i=10 ... i=52 (согласно оптимального сервис-фактора).
Рекомендуется использовать редукторный механизм в составе электропривода, оснащенного электронными средствами контроля и управления частот токов, а также в краткосрочных режимах работ, режимах работы с частыми остановками, затуханиями
Обладает всеми достоинствами червячных одноступенчатых редукторов: бесшумность и плавность хода, компактность и дешевизна изготовления.

Сервис-фактор (fs)

Монтажные исполнения

Исполнение с реактивной штангой

Специальные диаметры валов

Выходные фланцы

Условное обозначение

Каталог E-series

3D модель мотор-редуктора (*.sat)

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
23	626	40	5910	0,8	EV100-112M/6	60,7
30	497	30	6300	1,1
35	455	26	6490	1,0
45	369	20	6250	1,4
60	287	15	8230	2,0
69	261	13	7980	1,7
90	203	10	7570	2,4
120	154	7,5	7060	3,4
27	546	52	5530	0,8	EV100-100L/4a	49
35	438	40	6020	1,0
47	342	30	6290	1,5
54	324	26	6310	1,3
70	255	20	5970	1,7
93	194	15	7780	2,5
108	172	13	7500	2,2
140	134	10	7040	3,0
187	101	7,5	6510	4,3

Вернуться к выбору мощностей

Червячный мотор-редуктор EV100 - можно рассматривать как: полный аналог червячных редукторов брэндов Motovario (Италия) , Transtecno (Италия) , Innovari (Италия) , Siti (Италия) , STM Spa (Италия) , PGR (Турция) , Tramec (Италия), а также моделей NMRV и RV (многочисленных китайских производителей).

Червячный мотор-редуктор EV100 - можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Watt drive (Австрия) , Varvel (Италия) , Nord Getriebebau DriveSystems (Германия) , Sew Eurodrive (Германия) , Bauer Gearmotors (Германия) , Tos-Znojmo (Чехия) .

Червячный редуктор ET100 можно рассматривать как технический аналог: червячных редукторов (производства российских и украинских заводов), червячных редукторов NRV (производства многочисленных китайских производителей).
