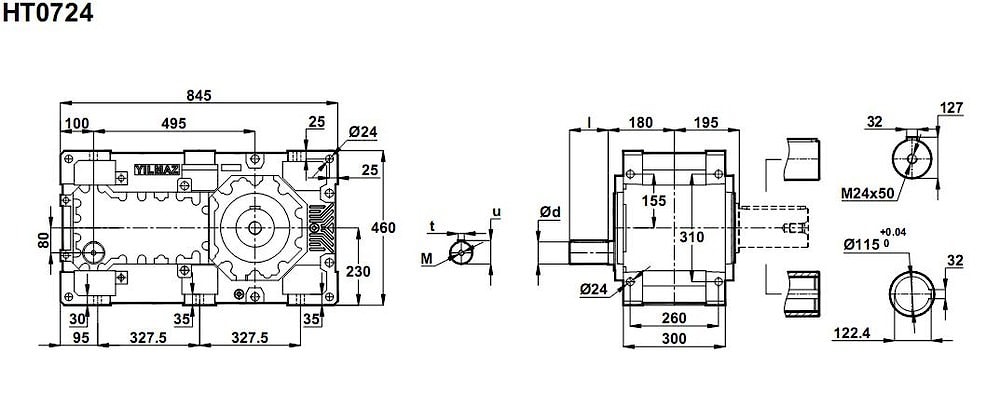

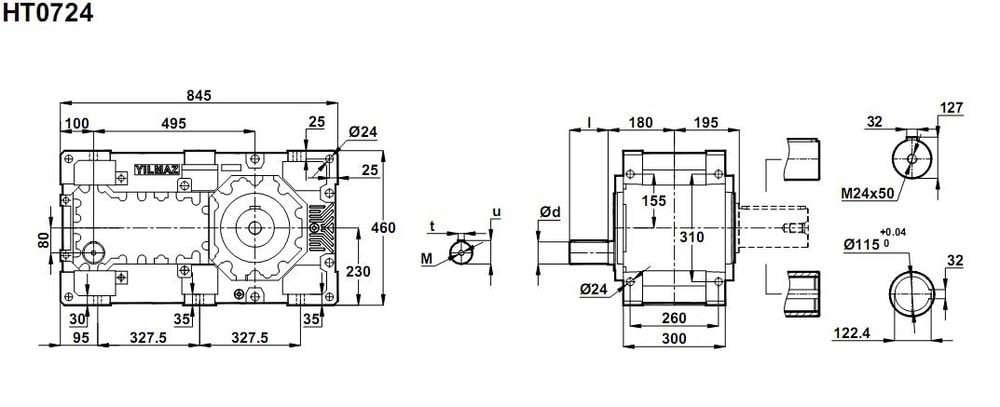

сохранить как pdfЧетырехступнчатый редуктор - HT0724 i = 87 ... 320
i = 87 ... 320
Подводимая мощность 9,3 кВт - 33 кВт при входных оборотах 1500 об/мин; подводимая мощность 6,0 кВт - 21 кВт при входных оборотах 1000 об/мин; подводимая мощность 5,0 кВт - 18 кВт при входных оборотах 750 об/мин; подводимая мощность 3,0 кВт - 11 кВт при входных оборотах 500 об/мин; подводимая мощность 2,0 кВт - 7,1 кВт при входных оборотах 300 об/мин.
Монтажные размещения редуктора: М1 , М2 , М3 , М4 , М5 , М6.
| Номинальный крутящий момент | Передаточное число | Выходные обороты n2 | Номинальная мощность при сервис-факторе fs=1 | Тип | Допустимые радиальные нагрузки на | Вес | |
| n1=1400 | выходящий вал | входящий вал | |||||
| Ma max [Nm] | i | об/мин | kW | kN | kN | кг | |
| 19000 | 87,80 | 16 | 33 | НТ0724 | 88 | 6,9 | 560 |
| 19000 | 93,40 | 15 | 31 | 88 | 6,9 | ||
| 19000 | 106,00 | 13 | 27 | 88 | 7,0 | ||
| 19000 | 120,90 | 12 | 24 | 88 | 7,0 | ||
| 19000 | 138,77 | 10 | 21 | 88 | 7,1 | ||
| 19000 | 160,61 | 8,7 | 18 | 88 | 7,1 | ||
| 19000 | 187,92 | 7,5 | 16 | 88 | 5,0 | ||
| 19000 | 204,30 | 6,9 | 14 | 88 | 5,0 | ||
| 19000 | 224,05 | 6,2 | 13 | 88 | 5,0 | ||
| 19000 | 242,84 | 5,8 | 12 | 88 | 4,0 | ||
| 19000 | 292,95 | 4,8 | 10 | 88 | 4,0 | ||
| 19000 | 318,01 | 4,4 | 9,3 | 88 | 4,0 | ||
