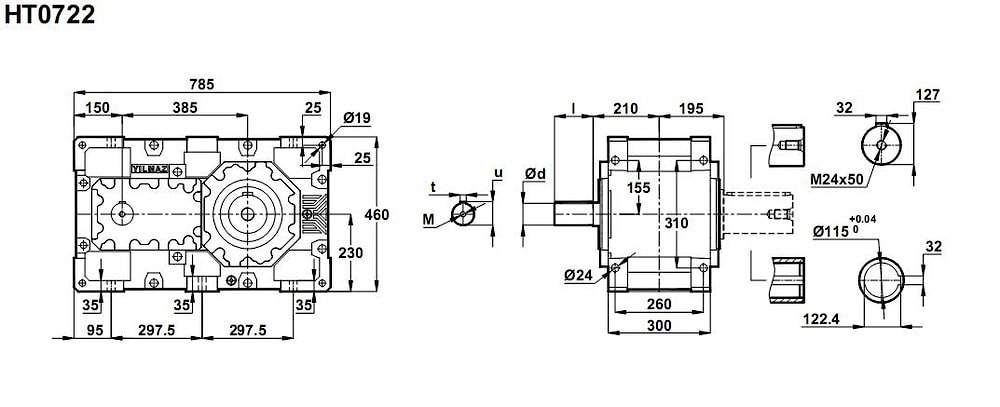

Двухступенчатый редуктор - HT0722

i = 6 ... 19

С номинальным вращающим моментом в 19000 нм предлагается цилиндрический двухступенчатый редуктор - HT 0722 .
Ряд передаточных чисел: i=6,3 ; i= 7,3 ; i= 7,9 ; i= 8,5 ; i= 9,2 ; i= 10 ; i= 11 ; i= 12,7 ; i= 14,7 ; i= 16 ; i= 17,5 ; i= 19 .
Допустимые эксплуатационные мощности редуктора:
~ с подаваемыми оборотами 1500 об/мин: 106 кВт - 306 кВт;
~ с подаваемыми оборотами 900 об/мин: 69 кВт - 231 кВт;
~ с подаваемыми оборотами 750 об/мин: 58 кВт - 203 кВт;
~ с подаваемыми оборотами 500 об/мин: 36 кВт - 143 кВт;
~ с подаваемыми оборотами 300 об/мин: 24 кВт - 97 кВт.

Гарантийные обязательства: 24 месяца.

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
13250	6,28	223	316	НТ0722	68	14	510
13900	7,28	192	286		72	15
14300	7,86	178	272		73	15
14650	8,50	165	258		75	15
15050	9,22	152	244		77	15
15500	10,03	140	231		79	15
15950	10,95	128	218		81	18
16700	12,69	110	197		84	19
16150	14,68	95	165		88	19
15050	16,10	87	140		88	14
14300	17,42	80	123		88	15
13400	18,93	74	106		88	15

Редуктор НТ 07 22 можно рассматривать как аналог редукторов РМ-750 , ВКУ-950 , ВКУ-965М , ВКУ-965М1 , РМ 750 , ВКУ 950 , ВКУ965 М , ВКУ 965 М1 / производства России/Украины
