Соосный цилиндрический редуктор MR972, MR973, NR972, NR973

20 об/мин ... 100 об/мин

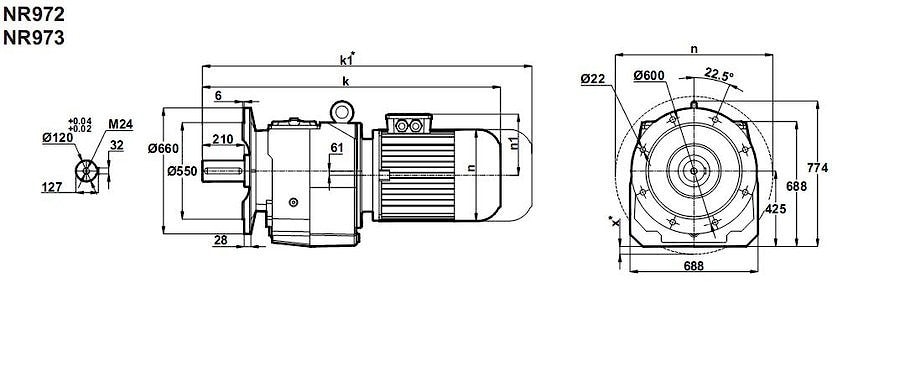

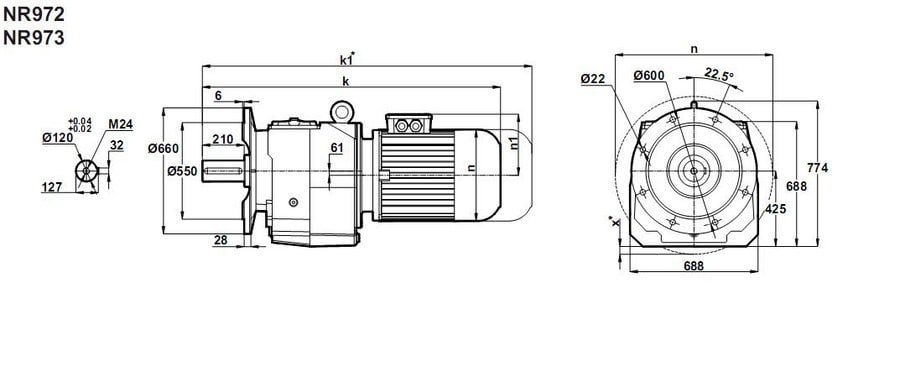

Соосный цилиндрический мотор-редуктор MR972-250M/4,
NR972-250M/4, MR973-250M/4, NR973-250M/4 предназначен для использования для передачи вращающего момента от подводимого электрического мотора 55кВт к исполнительным механизмам. Эффективно возлагать на приводные решения, с передаточными отношениями в диапазоне i=15 - i=50.
Крутящие усилия до 17 500Nm.
Радиальные нагрузки - 120 000N.
Надежный, прочный, литой корпус трансмиссии.
Присоединительные размеры могут быть изготовлены согласно Ваших требований.

Гарантия от производителя - 24 месяца

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
26	19642	54,8	94956	0,9	MR973-250M/4 NR973-250M/4	1400 1450
29	17534	48,86	108613	1,0
33	15194	42,3	121241	1,2
38	13414	37,29	129528	1,3
42	11916	33,08	135785	1,5
47	10637	29,49	140523	1,7
54	9382	26,03	145124	1,9
61	8283	22,95	146952	2,2
69	7358	20,36	142947	2,4
77	6569	18,15	139114	2,7
86	5922	16,23	136420	3.0	MR972-250M/4 NR972-250M/4	1360 1410
97	5260	14,4	132355	3,4

Вернуться к выбору мощностей

Редуктор MR972 и MR973 является техническим аналогом мотор-редукторов SK102 , SK103 , SK 102 , SK 103 (производства Nord (Германия) .

Редуктор NR972 и NR973 является техническим аналогом мотор-редукторов SK102F , SK103F , SK 102F , SK 103F , SK 102 F , SK 103 F (произведенных Nord (Германия) .
