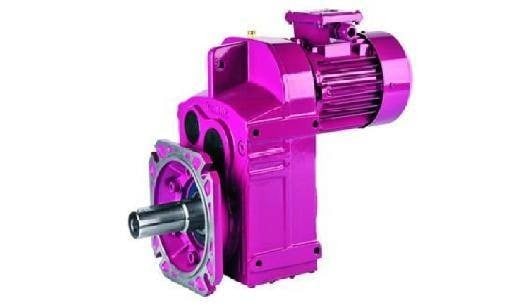

Цилиндрический редуктор DR872 и DR873

30 об/мин … 250об/мин

Спецификация продукта
Зацепление: инновационное , цилиндрическое
Многоступенчатость: двух- и трех- ступенчатое
Марка: DR873-225M/4
Исполнение: параллельным валом
Присоединяемый мотор - 45 кВт
Выходная скорость исполнительного вала: 31 об/мин - 247 об/мин.
Крутящий момент: 3000 Нм - 13000 Нм
Крепеж: полый вал , выходной вал , выходной фланец , реактивная штанга , зажимное устройство, приставка для смесителей и др.

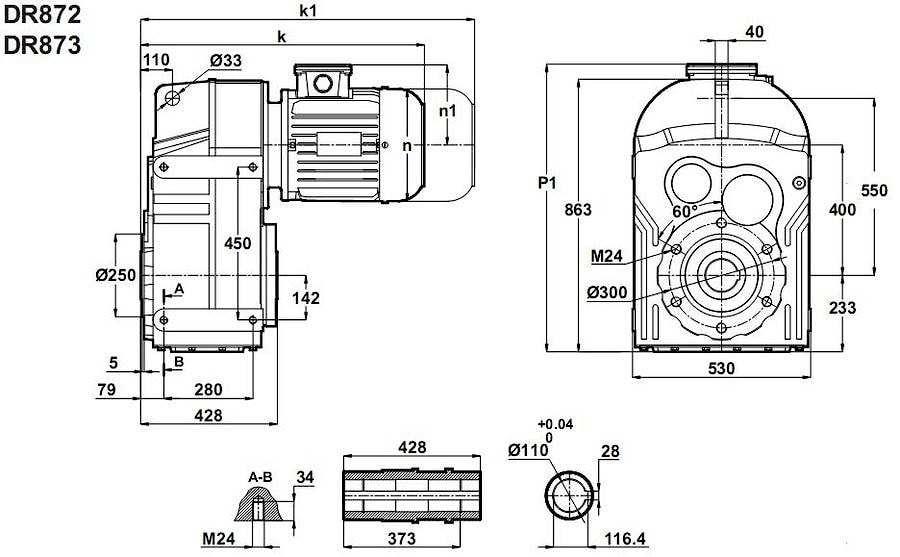

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
31	13303	45,41	75168	1,0	DR873-225M/4	660
35	11710	39,92	83524	1,1
40	10351	35,24	89699	1,3
46	8963	30,50	95277	1,5
53	7847	26,66	99010	1,7
60	6908	23,44	96502	1,9
79	5208	17,67	89618	2,1
91	4560	15,45	87028	2,3
103	4014	13,58	84524	2,5
100	4182	14,02	86086	2,7	DR872-225M/4	644
113	3691	12,36	83515	2,9
128	3277	10,97	81090	3,1
143	2925	9,78	78791	3,3
160	2620	8,75	76599	3,5
172	2430	8,12	74606	3,2
196	2145	7,16	72238	3,5
220	1904	6,35	70024	3,7
247	1699	5,66	67940	3,9

Вернуться к выбору мощностей

Мотор редуктор DR872 и DR873 можно использовать как технический аналог к мотор редуктору SK8282 и SK8382 / выпускаемых NORD , Германия ; мотор-редуктору F904 / производства Bonfiglioli , Италия.
