Червячный редуктор EV100-E050

Номинальная мощность - 0,37 кВт

Выходные обороты: 2,5 об/мин ... 8,0 об/мин

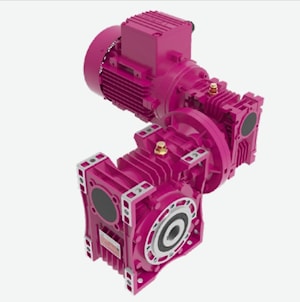

Двухступенчатый червячный мотор-редуктор EV100-E050-71/4b (с подводимой мощностью - 0,37 кВт) - это общепромышленная червячная зубчатая передача с наиболее эффективной частотой вращения выходного вала 2,5 об/мин ... 7,8 об/мин (согласно рациональному сервис-фактору) и крутящим моментом 250 Нм ... 600 Нм.

В редукторе червячные пары ступеней компактно расположены в корпусах, дополненных поперечными ребрами жесткости. Помимо функций укрепления литьевых форм (корпусов ступеней) эти ребра ещё выполняют функцию воздух отводов, улучшающих систему тепло отведения привода. Червячные ступени находятся в жёсткой сценке между собой и энергетической установкой (электродвигателем). Помимо прочего корпусные детали редуктора имеют сливные, мерные и заливные горловины, служащие для своевременного контроля и замены трансмиссионной смазки.
Редукторы изначально заправлены заводской смазкой.

Сервис-фактор (fs)

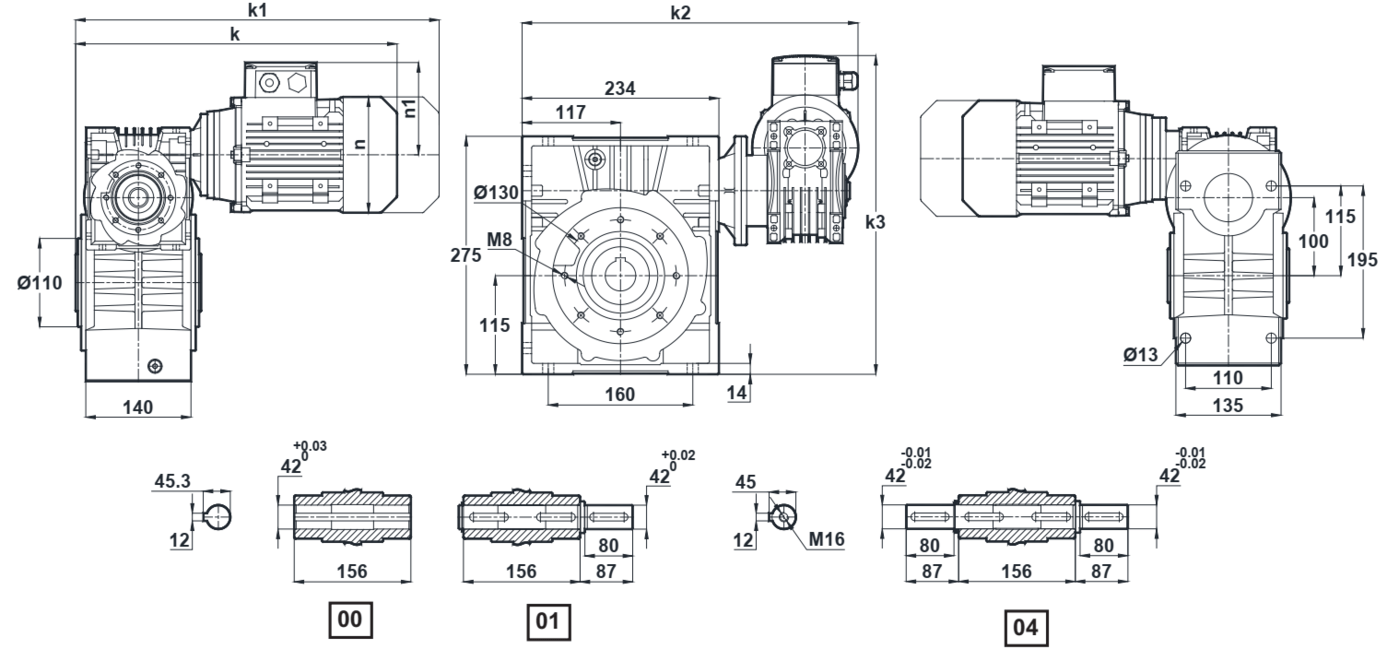

Монтажные исполнения

Исполнение с реактивной штангой

Специальные диаметры валов

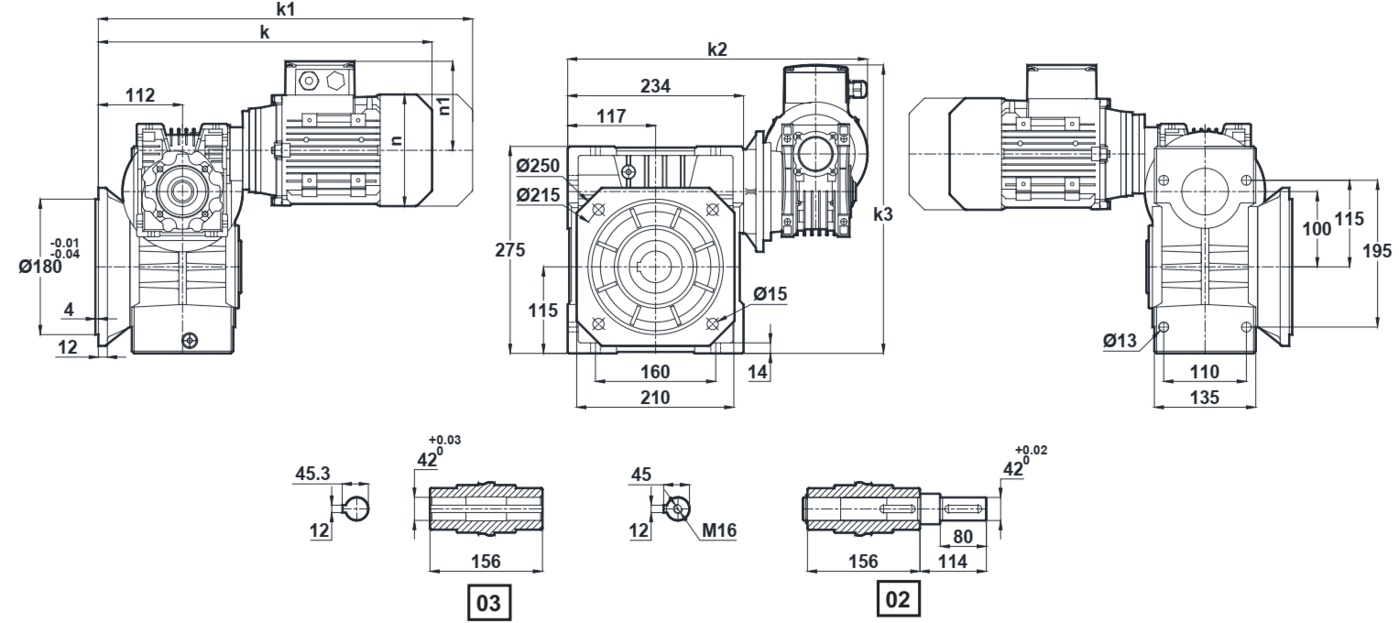

Выходные фланцы

Условное обозначение

Каталог E-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
1,5	868	930	8200	0,8	EV100-E050-71/4b	41,7
1,9	738	750	8200	0,9
2,5	604	570	8200	1,1
3,2	494	435	8200	1,3
3,7	454	375	8200	1,4
4,9	338	285	8200	1,8
6,4	285	217,5	8200	2,1
7,8	268	180	8200	2,4

Вернуться к выбору мощностей

Червячный мотор-редуктор EV100-Е050 - можно рассматривать как: полный аналог червячных редукторов брэндов Motovario (Италия) , Transtecno (Италия) , Innovari (Италия) , Siti (Италия) , STM Spa (Италия) , PGR (Турция) , Tramec (Италия), а также моделей NMRV и RV (многочисленных китайских производителей).

Червячный мотор-редуктор EV100-Е050 - можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Watt drive (Австрия) , Varvel (Италия) , Nord Getriebebau DriveSystems (Германия) , Sew Eurodrive (Германия) , Bauer Gearmotors (Германия) , Tos-Znojmo (Чехия) .

Червячный редуктор ET100-Е050 можно рассматривать как технический аналог: червячных редукторов (производства российских и украинских заводов), червячных редукторов NRV (производства многочисленных китайских производителей).
