Соосный цилиндрический редуктор MR972 MR973 NR972 NR973

40 об/мин ... 200 об/мин

Приводное многоступенчатое устройство для преобразования энергии высокой угловой скорости на входе, получаемой от трехфазного асинхронного электродвигателя мощностью 75кВт, 380V, в устойчивое передаваемое усилие на выходной вал привода до 16000Nm, при кратном замедлении вращательного механического хода на выходе до 38 - 197 оборотов в минуту предлагается как мотор-редуктор моделей MR972-280S/4, NR972-280S/4, MR973-280S/4, NR973-280S/4.

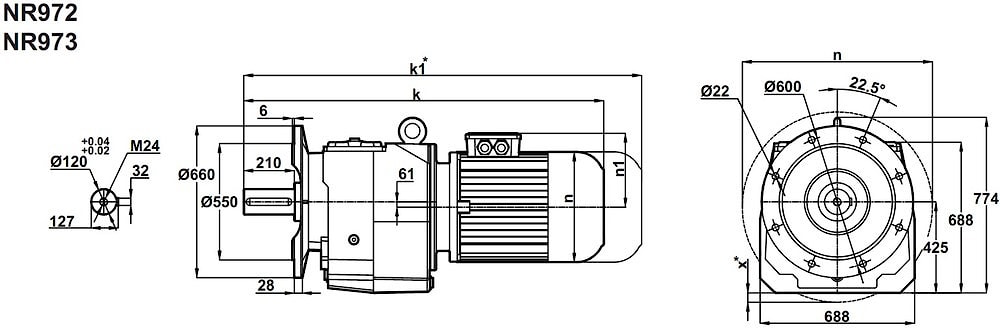

Редуктор изготавливается в исполнении на лапах, фланцевом и комбинированном исполнении. Чугунный литой корпус моноблочного типа.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
38	18293	37,29	103985	1,0	MR973-280S/4 NR973-280S/4	1530 1580
42	16250	33,08	115820	1,1
47	14506	29,49	124563	1,2
54	12794	26,03	132191	1,4
61	11295	22,95	138184	1,6
69	10034	20,36	137802	1,8
77	8958	18,15	134526	2,0
86	8076	16,23	132696	2,2	MR972-280S/4 NR972-280S/4	1490 1540
97	7173	14,4	129052	2,5
109	6414	12,86	125620	2,8
121	5767	11,56	122375	3,1
140	4987	9,99	117138	2,5
158	4430	8,86	113700	2,6
177	3961	7,92	110493	2,7
197	3561	7,11	107483	2,8

Вернуться к выбору мощностей

Редуктор MR972 и MR973 является техническим аналогом мотор-редукторов SK102 , SK103 , SK 102 , SK 103 (производства Nord (Германия) .

Редуктор NR972 и NR973 является техническим аналогом мотор-редукторов SK102F , SK103F , SK 102F , SK 103F , SK 102 F , SK 103 F (произведенных Nord (Германия) .
