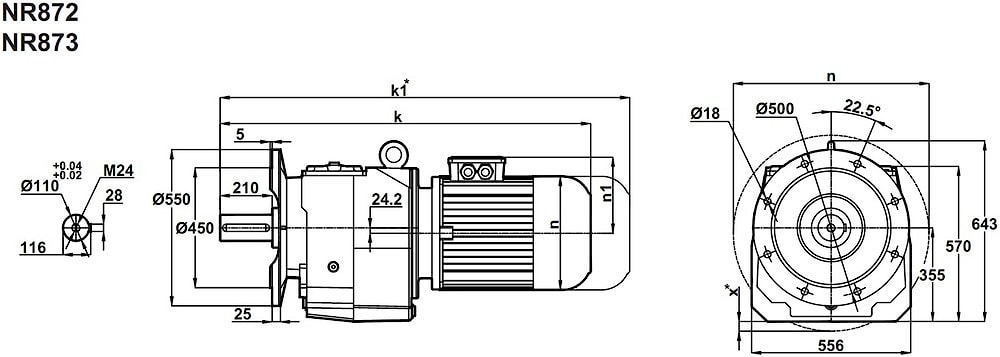

Соосный цилиндрический редуктор MR872 MR873 NR872 NR873

50 об/мин ... 330 об/мин

Мощное устройство для переработки высокой угловой скорости, подаваемой от электродвигателя номинальной мощностью 75кВт, 380 - 400V, в крутящий момент до 12000Nm на выходном валу, выпускается как надежный соосный цилиндрический мотор-редуктор моделей MR872-280S/4, NR872-280S/4, MR873-280S/4, NR873-280S/4.
Передаточные отношения i=4.0 - i=27.
Редуктор предназначен для работ в различных пространственных положениях В3, В3', В5, В6, В7, V3, V3', V5, V7. Зубчатая трансмиссия представлена исполнением на лапах, фланцевом и комбинированном исполнении.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
50	13455	27,68	58500	1,0	MR873-280S/4 NR873-280S/4	910 915
57	11725	24,38	59390	1,1
68	9958	20,71	59862	1,3
77	8755	18,21	59861	1,5
85	7900	16,43	59662	1,6
98	6885	14,32	59160	1,9
105	6395	13,3	59662	2,0
121	5573	11,59	57105	1,8
139	4965	10,09	58828	1,9	MR872-280S/4 NR872-280S/4	910 915
158	4356	8,87	57549	2,1
181	3789	7,71	54648	2,3
206	3331	6,78	53423	2,5
229	3006	6,12	52404	2,7
263	2916	5,33	50998	3,0
283	2433	4,95	48629	3,0
324	2120	4,32	47380	3,3

Вернуться к выбору мощностей

Редуктор MR872 и MR873 является аналогом мотор-редукторов MNHL100/2 и MNHL100/3 , MNHL 100 2 и MNHL 100 3 , MNHL100 2 и MHL 100 3(производитель Siti (Италия).
И техническим аналогом мотор-редукторов SK92 , SK93 , SK 92 , SK 93 (производства Nord (Германия) , C100 2P , C100 3P , C 100 2 P , C 100 3P , C 1002 P , C 100 3 P (производства Bonfiglioli (Италия) мотор-редукторов МР3-500 Щ , МР3 500 Щ , МР3-500 Щ , МР 3-500 Щ , МР 3 500-Щ , МР 3-500 Щ , МР2-500 Щ , МР2 500 Щ , МР2-500 Щ , МР 2-500 Щ , МР 2 500-Щ , МР 2-500 Щ (производства Тамбовполимермаш).

Редуктор NR872 и NR873 является полным аналогом мотор-редукторов C100 2 F и C100 3 F , C 100 2 F и C 100 3 F , C 1002 F и C 100 3F (производства Bonfiglioli Италия).
И техническим аналогом мотор редукторов SK92F , SK93F , SK 92F , SK 93F , SK 92 F , SK 93 F (произведенных Nord (Германия), мотор-редукторов MNHL100/2-F и MNHL100/3-F , MN HL100 2-F и MNHL 100/3-F , MNHL 100 2 F и MHL 100 3F (производства Siti (Италия) , мотор-редукторов МР3 500 Ф1В , МР 3 500 Ф2В , МР3 500-Ф1В , МР 3-500 Ф 2В , М Р 3 500 Ф1 В , МР3 500Ф1В , МР 3-500 Ф2В , МР 3 500 Ф2В , МР3-500 Ф 1 В , МР2 500 Ф1В , МР 2 500 Ф 2В , МР2 500-Ф1В , МР 2-500 Ф2В , М Р 2 500 Ф1В , МР2 500Ф1 В , МР 2-500 Ф2В , МР 2 500 Ф1В , МР 2-500 Ф2В (производства Тамбовполимермаш).
