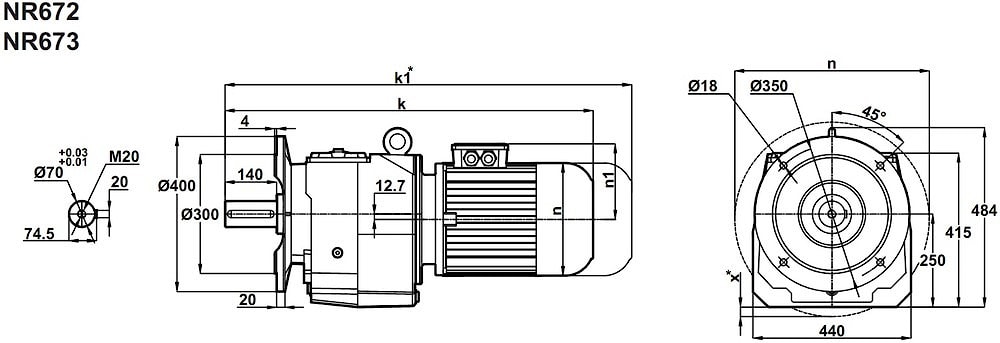

Соосный цилиндрический редуктор MR672 MR673 NR672 NR673

100 об/мин ... 400об/мин

Осевой цилиндрический мотор-редуктор MR672-225S/4 (лаповое исполнение), NR672-225S/4 (фланцевое исполнение), MR673-225S/4 (лаповое исполнение), NR673-225S/4 (фланцевое исполнение) представляет собой редукторный механизм, рабочие скорости вращений исполнительного вала которого от 98 об/мин - 357 об/мин, и асинхронный электрический двигатель 30KW переменного тока 380V.
Литой чугунный корпус надежно и в долгосрочной перспективе сохраняет соосность центров шестереночных зубчатых колес, что дополнительно отражается на высоком уровне допустимых радиальных нагрузок, приходящихся на выходной вал 13000N - 14500N, а также влияет на бес проблемную продолжительную эксплуатацию трансмиссии.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
86	3912	16,23	14352	0,9	MR673-225S/4 NR673-225S/4	447 451
98	3444	14,27	14563	1,0
111	3045	12,59	14665	1,1
141	2437	9,96	15448	0,9	MR672-225S/4 NR672-225S/4	444 448
160	2145	8,76	15234	1,0
181	1893	7,75	14365	1,0
210	1630	6,66	14108	1,0
242	1416	5,78	13821	1,1
277	1240	5,05	13517	1,2
315	1091	4,44	13202	1,3
357	964	3,92	12881	1,3

Вернуться к выбору мощностей

Редуктор MR672 и MR673 является полным аналогом мотор-редукторов Н122 и Н123 , Н 122 и Н 123 (производства Motovario (Италия) , мотор-редукторов MNHL70/2 и MNHL70/3 , MNHL 70 2 и MNHL 703 , MNHL70 2 и MHL 70 3 (производитель Siti (Италия).
И техническим аналогом мотор-редукторов SK62 , SK63 , SK 62 , SK 63 (производства Nord (Германия) , мотор-редукторов С80 2 Р , С80 3P , С 80 2 Р , С 80 3 P , С 802 Р , С 803 P (от Bonfiglioli (Италия) , мотор-редукторов 3МП100 (110) , 3 МП 100 (120) , 3 МП-100 (130) , 3МП-100 (160) , 3 МП 100 (110) , 3 МП100 (120) , МП-100 (130) , МП100 (160) , 3 МП-100 (140) , МЦ2С-160 (150) и 4МЦ2С-160 (110) , МЦ2С 160 (110) и 4 МЦ2С 160 (120) , МЦ 2С 160 (130) и 4МЦ 2С 160 (160) ( производства украинских и российских заводов) , мотор-редукторов МР1-315 Щ , МР1 315 Щ , МР1-315 Щ , МР 1-315 Щ , МР 1 315-Щ , МР 1-315 Щ , МР2-315 Щ , МР2 315 Щ , МР2-315 Щ , МР 2-315 Щ , МР 2 315-Щ , МР 2-315 Щ (производства Тамбовполимермаш).

Редуктор NR672 и NR673 является полным аналогом мотор-редукторов C802 F и C803 F , C 802 F и C 803 F , C 80 2 F и C80 3 F (производства Bonfiglioli Италия) , MNHL70/2-F и MNHL70/3-F , MNHL 70 2 F и MNHL 703 F , MNHL70 2-F и MHL 70 3 F (производства Siti (Италия) , HF122 , HF123 , HF 122 , HF 123 (от Motovario , Италия).
И техническим аналогом мотор редукторов SK62F , SK63F , SK 62 F , SK 63 F , SK 62F , SK 63F (произведенных Nord (Германия) , мотор-редукторов 3МП-100 , 3МП100 , 3 МП-100 , 3МП-100М , 3МП100 М, 3 МП-100 М , 3МП-100 , 3МП100 , 3 МП-100 , 4МЦ 2С 160 (310) , 4 МЦ 2С-160 (310) , МЦ 2С160 (330) , МЦ 2С 160 (320) , 4МЦ2С 160 (310) , 4 МЦ2С-160 (330) , 4 МЦ 2С 160 (320) , МЦ 2 С160 (330) (производства российских и украинских заводов ) , мотор редукторов МР1 315 Ф1В , МР 1 315 Ф2 В , МР1 315-Ф1В , МР 1-315 Ф2В , М Р 1 315 Ф1В , МР1 315Ф 2В , МР 1-315 Ф1В , МР 1 315 Ф 2В , МР1-315Ф 1В , МР2 315 Ф1В , МР 2 315 Ф2 В , МР2 315-Ф 1В , МР 2-315 Ф1В , М Р 2 315 Ф2 В , МР2 315-Ф2В , МР 2-315 Ф 1В , МР 2 315-Ф2 В , МР2-315 Ф1-В (производства Тамбовполимермаш).
