Соосный цилиндрический редуктор MR973 NR973

20 об/мин ... 60 об/мин

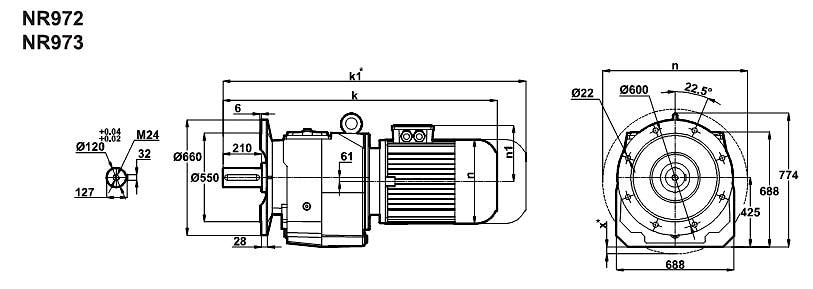

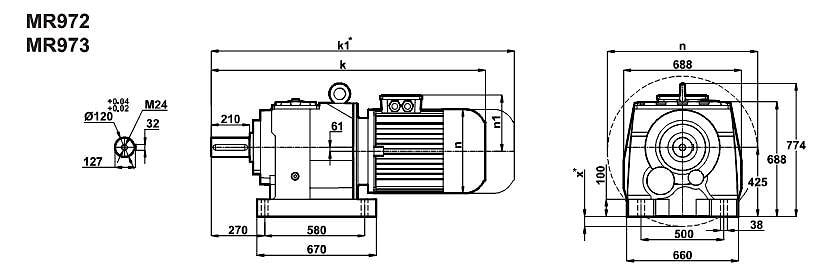

Доступным электро механическим средством для шестереночного преобразования и передачи крутящего момента к исполнительным устройствам до 16000Nm служит мотор редуктор MR973-225S/4 (исполнение на лапах) и NR973-225S/4 (фланцевое исполнение).
Используемый электро мотор 37кВт с входной скоростью - 1440 об/мин.
Рациональные передаточные i=25 ~ i=70.
Радиальные нагрузки, приходящие на выходной вал, Fr=12000N.
Корпус выполнен в моноблочной структуре, существует удобные сервисные пробки для смены смазки.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
17	19762	82,2	94072	0,9	MR973-225S/4 NR973-225S/4	1210 1260
20	16851	70,07	112534	1,1
23	14875	61,77	122802	1,2
26	13213	54,8	130403	1,4
29	11794	48,86	136266	1,5
33	10221	42,3	142294	1,8
38	9023	37,29	146333	2,0
42	8015	33,08	149596	2,2
47	7155	29,49	152240	2,5
54	6311	26,03	154680	2,9
61	5571	22,95	152172	3,2

Вернуться к выбору мощностей

Редуктор MR973 является техническим аналогом мотор-редукторов SK102 , SK103 , SK 102 , SK 103 (производства Nord (Германия) .

Редуктор NR973 является техническим аналогом мотор-редукторов SK102F , SK103F , SK 102F , SK 103F , SK 102 F , SK 103 F (произведенных Nord (Германия) .
