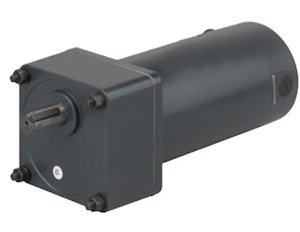

DC мотор-редуктор 5DC150W / 5GU20 … 100K Номинальная мощность – 0.15 кВт Выходные обороты: 30 об/мин ... 90 об/мин
Приводной механизм 5DC150W-□-□ / 5GU20 … 100K-□ (150 Ватт) эксплуатируется при реализации проектов, как в промышленности, так и бытовой сфере. В качестве силовой установки используется небольшой электромотор постоянного тока номинальной мощностью 150Вт. Ротор мотора доработан для зацепления с первой ступенью редуктора, в результате мотор-редуктор имеет компактную форму. Получаемые обороты на выходном валу (в зависимости от выбранного передаточного числа редуктора) могут быть от 30об/мин … до 90об/мин
Контроллер регулирования скорости
| Обороты на выходном валу | Передаточное число | Крутящий момент на выходном валу | Мотор-редуктор | Диаметр вала | Вес |
| n2 (об/мин-1) | i | M2 (Нм) | m (кг) | ||
| 30 | 60 | 33 | 5DC150W-□-1.8s / 5GU60K-□ | 15 (12) | 5.3 |
| 32 | 100 | 44 | 5DC150W-□-3.2s / 5GU100K-□ | 15 (12) | 5.3 |
| 36 | 90 | 40 | 5DC150W-□-3.2s / 5GU90K-□ | 15 (12) | 5.3 |
| 36 | 50 | 28 | 5DC150W-□-1.8s / 5GU50K-□ | 15 (12) | 5.3 |
| 43 | 75 | 34 | 5DC150W-□-3.2s / 5GU75K-□ | 15 (12) | 5.3 |
| 45 | 40 | 22 | 5DC150W-□-1.8s / 5GU40K-□ | 15 (12) | 5.3 |
| 50 | 36 | 20 | 5DC150W-□-1.8s / 5GU36K-□ | 15 (12) | 5.3 |
| 90 | 20 | 11 | 5DC150W-□-1.8s / 5GU20K-□ | 15 (12) | 5.3 |
| 53 | 60 | 27 | 5DC150W-□-3.2s / 5GU60K-□ | 15 (12) | 5.3 |
| 60 | 30 | 17 | 5DC150W-□-1.8s / 5GU30K-□ | 15 (12) | 5.3 |
| 64 | 50 | 22 | 5DC150W-□-3.2s / 5GU50K-□ | 15 (12) | 5.3 |
| 72 | 25 | 14 | 5DC150W-□-1.8s / 5GU25K-□ | 15 (12) | 5.3 |
| 80 | 40 | 18 | 5DC150W-□-3.2s / 5GU40K-□ | 15 (12) | 5.3 |
| 89 | 36 | 16 | 5DC150W-□-3.2s / 5GU36K-□ | 15 (12) | 5.3 |
Условное обозначение
| DC Мотор-редуктор | 5DC | 150W | 24V | 3.2s | / | 5GU | 60 | K | C15 |
|
| |||||||||
 | вых фланец □90х90 (см.также) | Мощность | Напряжение | Выходные обороты мотора |
| Марка редуктора | Передаточное число | Индекс используемого подшипника | Диаметр выходного вала |
| варианты | - | - | 24V – 24 В 90V – 90 В 110V – 110 B 220V – 220 В | 1.8s – 1800 об/мин 3.2s – 3200 об/мин |
| - | 20 25 30 36 40 50 60 75 90 100 | 12мм 15мм | |
