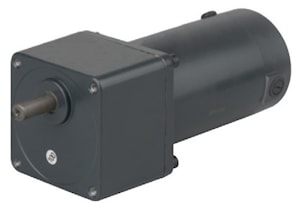

DC мотор-редуктор 5DC120W / 5GU120 … 300K
Номинальная мощность – 0.12 кВт
Выходные обороты: 6.0 об/мин ... 16 об/мин


DC мотор-редуктор 5DC120W / 5GU120 … 300K

Малогабаритный DC мотор редуктор 5DC120W-- / 5GU120 … 300K- состоит из 120-ваттного двигателя постоянного тока, напряжение 24 В, 90 В, 110 В, 220 В.
Редукторная часть представляет собой соосный цилиндрический миниатюрний редуктор c постоянным передаточным числом. Диапазон передаточных соотношений от i=120 до i=300.
Используемые двигатели постоянного тока отличаются высокой надежностью. Для достижения высокой точности частоты вращения выходного вала используют контролеры скорости DC15A

Схема подключения

Контроллер регулирования скорости

Обороты на выходном валу

Передаточное число

Крутящий момент на выходном валу

Мотор-редуктор

Диаметр вала

Вес

n2 (об/мин-1)

i

M2 (Нм)

m (кг)

6.0

300

134

5DC120W-□-1.8s / 5GU300K-

15 (12)

5.0

7.2

250

111

5DC120W-□-1.8s / 5GU250K-□

15 (12)

5.0

9.0

200

89

5DC120W-□-1.8s / 5GU200K-□

15 (12)

5.0

10

180

80

5DC120W-□-1.8s / 5GU180K-□

15 (12)

5.0

11

300

75

5DC120W-□-3.2s / 5GU300K-□

15 (12)

5.0

12

150

67

5DC120W-□-1.8s / 5GU150K-□

15 (12)

5.0

13

250

63

5DC120W-□-3.2s / 5GU250K-

15 (12)

5.0

15

120

53

5DC120W-□-1.8s / 5GU120K-□

15 (12)

5.0

16

200

50

5DC120W-□-3.2s / 5GU200K-□

15 (12)

5.0

Условное обозначение

DC Мотор-редуктор

5DC

120W

220V

1.8s

/

5GU

300

K

C15

вых фланец □90х90 (см.также)

Мощность

Напряжение

Выходные обороты мотора

Марка редуктора

Передаточное число

Индекс используемого подшипника

Диаметр выходного вала

варианты:

-

-

24V – 24 В

90V – 90 B

110V – 110 B

220V – 220 В

1.8s – 1800 об/мин

3.2s – 3200 об/мин

-

120

150

180

200

250

300

12мм

15мм
