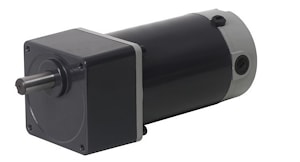

DC мотор-редуктор 5DC120W / 5GU3 … 12.5K
Номинальная мощность – 0.12 кВт
Выходные обороты: 200 об/мин ... 1000 об/мин

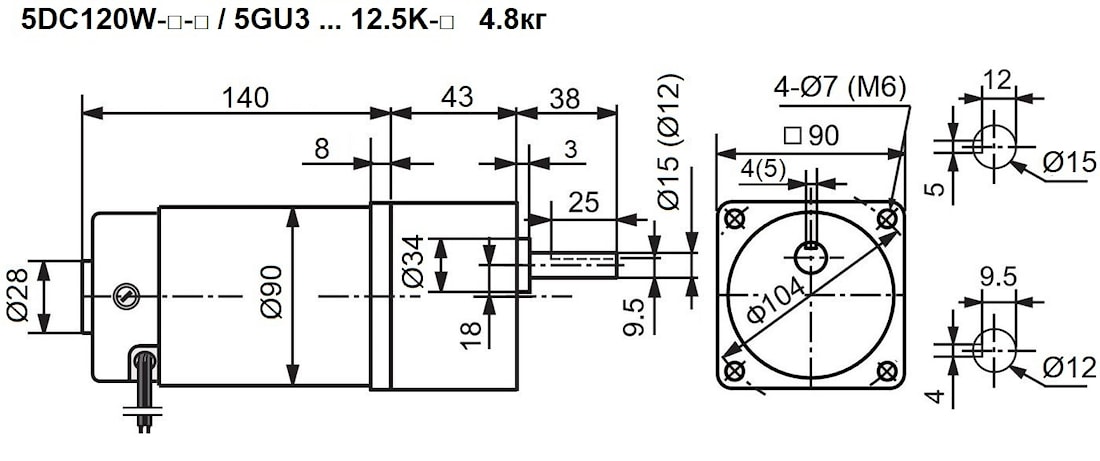

DC мотор-редуктор 5DC120W / 5GU3 … 12.5K

Мини мотор редуктор на базе коллекторного электродвигателя постоянного тока 5DC120W-- / 5GU3 … 12.5K- (120 Ватт) - небольшой компактный привод с номинальным напряжением 24 В , 90 В, 110 В и 220 В.
Передаточные отношения i=3, i=3.6, i=5, i=6, i=7.5, i=9, i=10, i=12.5.
Выходные скорости: 200 об/мин … 1067 об/мин (в зависимости от передаточного числа).
Крутящие моменты: 0.75 Нм…4.0 Нм (в зависимости от передаточного числа).
Вес – 4.8 кг.

Схема подключения

Контроллер регулирования скорости

Обороты на выходном валу

Передаточное число

Крутящий момент на выходном валу

Мотор-редуктор

Диаметр вала

Вес

n2 (об/мин-1)

i

M2 (Нм)

m (кг)

200

9.0

4.0

5DC120W-□-1.8s / 5GU9K-

15 (12)

4.8

240

7.5

3.3

5DC120W-□-1.8s / 5GU7.5K-□

15 (12)

4.8

256

12.5

3.1

5DC120W-□-3.2s / 5GU12.5K-

15 (12)

4.8

300

6.0

2.7

5DC120W-□-1.8s / 5GU6K-□

15 (12)

4.8

320

10

2.5

5DC120W-□-3.2s / 5GU10K-□

15 (12)

4.8

356

9.0

2.3

5DC120W-□-3.2s / 5GU9K-

15 (12)

4.8

360

5.0

2.2

5DC120W-□-1.8s / 5GU5K-□

15 (12)

4.8

427

7.5

1.9

5DC120W-□-3.2s / 5GU7.5K-□

15 (12)

4.8

500

3.6

1.6

5DC120W-□-1.8s / 5GU3.6K-□

15 (12)

4.8

533

6.0

1.5

5DC120W-□-3.2s / 5GU6K-

15 (12)

4.8

600

3.0

1.3

5DC120W-□-1.8s / 5GU3K-□

15 (12)

4.8

640

5.0

1.3

5DC120W-□-3.2s / 5GU5K-□

15 (12)

4.8

889

3.6

0.90

5DC120W-□-3.2s / 5GU3.6K-

15 (12)

4.8

1067

3.0

0.75

5DC120W-□-3.2s / 5GU3K-

15 (12)

4.8

Условное обозначение

DC Мотор-редуктор

5DC

120W

24V

3.2s

/

5GU

3

K

C15

вых фланец □90х90 (cм.также)

Мощность

Напряжение

Выходные обороты мотора

Марка редуктора

Передаточное число

Индекс используемого подшипника

Диаметр выходного вала

варианты:

-

-

24V – 24 В

90V – 90 В

110V – 110 B

220V – 220 В

1.8s – 1800 об/мин

3.2s – 3200 об/мин

-

3

3.6

5

6

7.5

9

10

12.5

12мм

15мм
