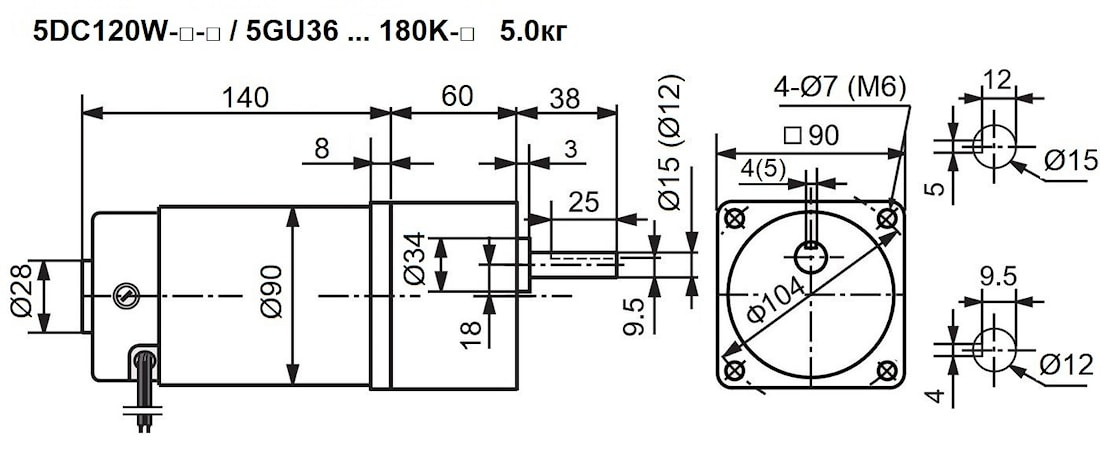

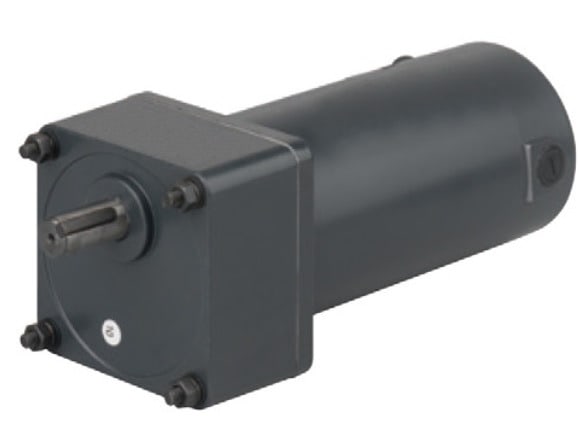

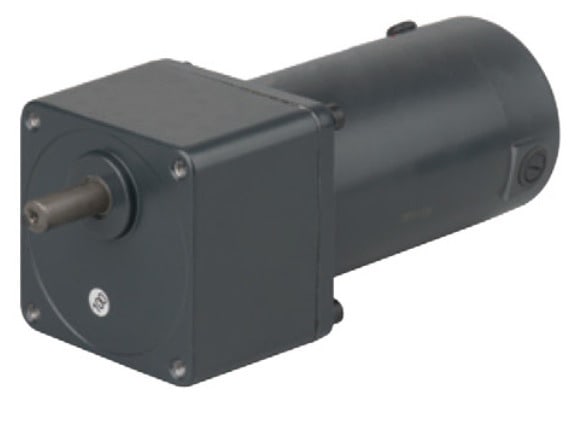

DC мотор-редуктор 5DC120W / 5GU36 … 180K Номинальная мощность – 0.12 кВт Выходные обороты: 18 об/мин ... 55 об/мин
Мотор-редуктор 5DC120W-□-□ / 5GU36 … 180K-□ – моторизированный редуктор; где электрическая часть состоит из коллекторного электродвигателя постоянного тока номинальной мощностью 0,12 кВт, напряжение 24 В, 90 В, 110 В, 220 В, с входной скоростью 1800 об/мин, и 3200 об/мин;и механической редукторной частью (редуктора) с предлагаемыми передаточными числами: 36; 40; 50; 60; 75; 90; 100; 120; 150; 180.
Диаметр выходного вала d=15 или d=12.
Вес привода не более 5,0кг.
Контроллер регулирования скорости
| Обороты на выходном валу | Передаточное число | Крутящий момент на выходном валу | Мотор-редуктор | Диаметр вала | Вес |
| n2 (об/мин-1) | i | M2 (Нм) | m (кг) | ||
| 18 | 100 | 45 | 5DC120W-□-1.8s / 5GU100K-□ | 15 (12) | 5.0 |
| 18 | 180 | 45 | 5DC120W-□-3.2s / 5GU180K-□ | 15 (12) | 5.0 |
| 20 | 90 | 40 | 5DC120W-□-1.8s / 5GU90K-□ | 15 (12) | 5.0 |
| 21 | 150 | 38 | 5DC120W-□-3.2s / 5GU150K-□ | 15 (12) | 5.0 |
| 24 | 75 | 33 | 5DC120W-□-1.8s / 5GU75K-□ | 15 (12) | 5.0 |
| 27 | 120 | 30 | 5DC120W-□-3.2s / 5GU120K-□ | 15 (12) | 5.0 |
| 30 | 60 | 27 | 5DC120W-□-1.8s / 5GU60K-□ | 15 (12) | 5.0 |
| 32 | 100 | 25 | 5DC120W-□-3.2s / 5GU100K-□ | 15 (12) | 5.0 |
| 36 | 90 | 23 | 5DC120W-□-3.2s / 5GU90K-□ | 15 (12) | 5.0 |
| 36 | 50 | 22 | 5DC120W-□-1.8s / 5GU50K-□ | 15 (12) | 5.0 |
| 43 | 75 | 19 | 5DC120W-□-3.2s / 5GU75K-□ | 15 (12) | 5.0 |
| 45 | 40 | 18 | 5DC120W-□-1.8s / 5GU40K-□ | 15 (12) | 5.0 |
| 50 | 36 | 16 | 5DC120W-□-1.8s / 5GU36K-□ | 15 (12) | 5.0 |
| 53 | 60 | 15 | 5DC120W-□-3.2s / 5GU60K-□ | 15 (12) | 5.0 |
Условное обозначение
| DC Мотор-редуктор | 5DC | 120W | 110V | 3.2s | / | 5GU | 100 | K | C15 |
|
| |||||||||
|
| вых фланец □90х90 (см.также) | Мощность | Напряжение | Выходные обороты мотора |
| Марка редуктора | Передаточное число | Индекс используемого подшипника | Диаметр выходного вала |
| варианты: | - | - | 24V – 24 В 90V – 90 В 110V – 110 B 220V – 220 В | 1.8s – 1800 об/мин 3.2s – 3200 об/мин |
| - | 36 40 50 60 75 90 100 120 150 180 | 12мм 15мм | |
