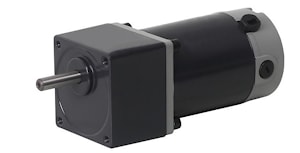

DC мотор-редуктор 4DC40W / 4GN25 … 60K Номинальная мощность – 0.04 кВт Выходные обороты: 50 об/мин ... 130 об/мин
Мини мотор редукторы постоянного тока 4DC40W-12V-□ / 4GN25 … 60К-С10, 4DC40W-24V-□ / 4GN25 …60К-C10, 4DC40W-90V-□ / 4GN25 … 60K-C10 4DC40W-110V-□ / 4GN25 … 60K-C10 и 4DC40W-220V-□ / 4GN25 … 60K-C10 - компактный электромеханический привод с крутящими моментами 2,0 Nm … 5.0 Nm (в зависимости от требуемого передаточного числа).
Питание постоянным током. Номинальное напряжение 12 В, 24 В, 90 В, 110 В, 220 В.
Степень защиты IP44 (спецификацию электродвигателя можно посмотреть здесь)
Выходные обороты: 50 об/мин ... 128 об/мин.

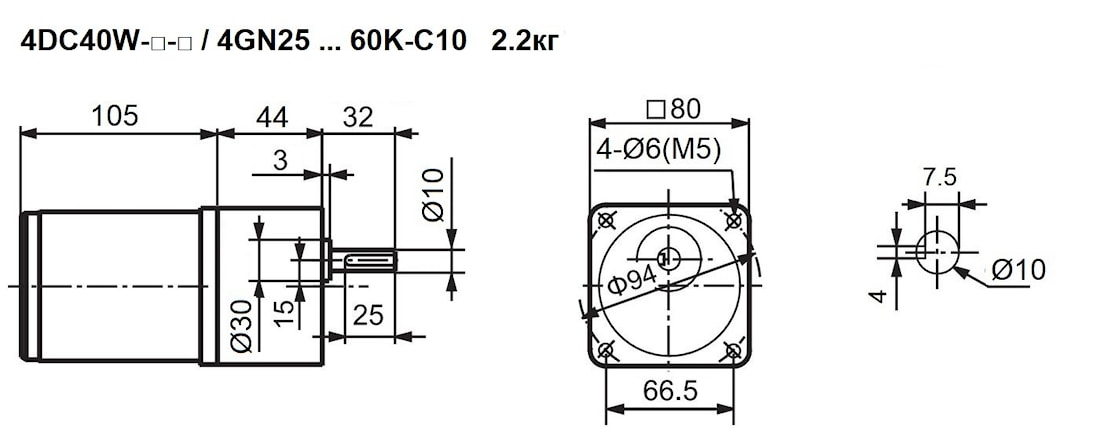

Габариты: 152 х 80 х 80
Диаметр выходного вала: 10 мм
Вес: 2,2 кг
Контроллер регулирования скорости
Обороты на выходном валу | Передаточное число | Крутящий момент на выходном валу | Мотор-редуктор | Диаметр вала | Вес |
n2 (об/мин-1) | i | M2 (Нм) | m (кг) | ||
50 | 36 | 5.3 | 4DC40W-□-1.8s /4GN36K-C10 | 10 | 2.2 |
53 | 60 | 5.0 | 4DC40W-□-3.2s / 4GN60K-C10 | 10 | 2.2 |
60 | 30 | 4.5 | 4DC40W-□-1.8s / 4GN30K-C10 | 10 | 2.2 |
64 | 50 | 4.2 | 4DC40W-□-3.2s / 4GN50K-C10 | 10 | 2.2 |
72 | 25 | 3.7 | 4DC40W-□-1.8s / 4GN25K-C10 | 10 | 2.2 |
80 | 40 | 3.3 | 4DC40W-□-3.2s / 4GN40K-C10 | 10 | 2.2 |
89 | 36 | 3.0 | 4DC40W-□-3.2s / 4GN36K-C10 | 10 | 2.2 |
107 | 30 | 2.5 | 4DC40W-□-3.2s / 4GN30K-C10 | 10 | 2.2 |
128 | 25 | 2.1 | 4DC40W-□-3.2s / 4GN25K-C10 | 10 | 2.2 |
Условное обозначение
DC Мотор-редуктор | 4DC | 40W | 24V | 1.8s | / | 4GN | 20 | K | C10 |
| |||||||||
| вых фланец □80х80 (см.также) | Мощность | Напряжение | Выходные обороты мотора |
| Марка редуктора | Передаточное число | Индекс используемого подшипника | Диаметр выходного вала |
варианты: | - | - | 12V – 12 В 24V – 24 В 90V – 90 В 110V – 110 B 220V – 220 В | 1.8s – 1800 об/мин 3.2s – 3200 об/мин |
| - | 25 30 36 40 50 60 | 10мм |
