DC мотор-редуктор 4DC40W / 4GN7.5 … 20K
Номинальная мощность – 0.04 кВт
Выходные обороты: 140 об/мин ... 260 об/мин

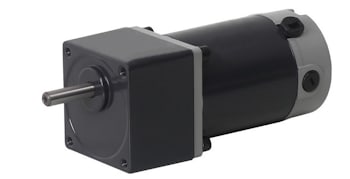

DC мотор-редуктор 4DC40W / 4GN7.5 … 20K

Мотор-редуктор на базе электродвигателя постоянного тока 4DC40W-- / 4GN7.5 …20K-□ – небольшая зубчатая передача, служащая для получения крутящего момента на выходном валу. Мощность привода – 40Ватт. Питающее напряжение 12 В, 24 В, 90 B, 110 В, 220 В (посмотреть другие характеристики мотора). Имеющиеся передаточные числа позволяют получить на выходном валу 145 об/мин … 256 об/мин с соответствующим крутящим моментом. Температура эксплуатации -10C … +40C. Допустимые радиальные нагрузки – 150 Н. Допустимые радиальные нагрузки – 50 Н.

Схема подключения

Контроллер регулирования скорости

Обороты на выходном валу

Передаточное число

Крутящий момент на выходном валу

Мотор-редуктор

Диаметр вала

Вес

n2 (об/мин-1)

i

M2 (Нм)

m (кг)

144

12.5

1.9

4DC40W-□-1.8s/4GN12.5K-C10

10

2.2

160

20

1.7

4DC40W-□-3.2s / 4GN20K-C10

10

2.2

178

18

1.5

4DC40W-□-3.2s / 4GN18K-C10

10

2.2

180

10

1.5

4DC40W-□-1.8s / 4GN10K-C10

10

2.2

200

9.0

1.3

4DC40W-□-1.8s / 4GN9K-C10

10

2.2

213

15

1.3

4DC40W-□-3.2s / 4GN15K-C10

10

2.2

240

7.5

1.1

4DC40W-□-1.8s / 4GN7.5K-C10

10

2.2

256

12.5

1.0

4DC40W-□-3.2s / 4GN12.5K-C10

10

2.2

Условное обозначение

DC Мотор-редуктор

4DC

40W

24V

1.8s

/

4GN

10

K

C10

вых фланец □80х80 (см.также)

Мощность

Напряжение

Выходные обороты мотора

Марка редуктора

Передаточное число

Индекс используемого подшипника

Диаметр выходного вала

варианты:

-

-

12V – 12 В

24V – 24 В

90V – 90 B

110V – 110 B

220V – 220 В

1.8s – 1800 об/мин

3.2s – 3200 об/мин

-

7.5

9

10

12.5

15

18

20

10мм
