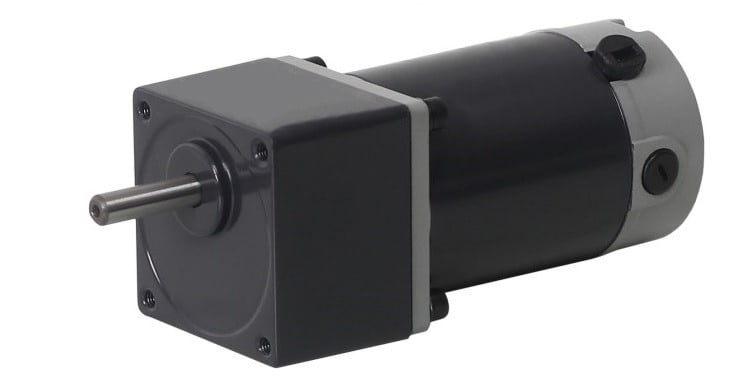

DC мотор-редуктор 4DC40W / 4GN3 … 10K Номинальная мощность – 0.04 кВт Выходные обороты: 300 об/мин ... 1060 об/мин
DC мини мотор редуктор 4DC40W-□-□ / 4GN3 …10K-□ эксплуатируется от сети постоянного тока, напряжением 12 В, 24 В, 90 B, 110 В или 220 В. Мощность привода 40 Ватт плюс редукторная часть, диапазоном передаточных чисел от i=3 до i=10, что позволяет снизить выходные обороты до 300 об/мин … 1067 об/мин.
Температурный режим эксплуатации от -10С до +40С.
Степень пыле- защищенности и влаго- проницаемости IP44.
Звуковой порог (для рабочего состояния мотора) - 60 dB.
Гарантия - 24 месяцев.
Контроллер регулирования скорости
Обороты на выходном валу | Передаточное число | Крутящий момент на выходном валу | Мотор-редуктор | Диаметр вала | Вес |
n2 (об/мин-1) | i | M2 (Нм) | m (кг) | ||
300 | 6.0 | 0.89 | 4DC40W-□-1.8s/ 4GN6K-C10 | 10 | 2.2 |
320 | 10 | 0.84 | 4DC40W-□-3.2s / 4GN10K-C10 | 10 | 2.2 |
356 | 9.0 | 0.75 | 4DC40W-□-3.2s / 4GN9K-C10 | 10 | 2.2 |
360 | 5.0 | 0.74 | 4DC40W-□-1.8s / 4GN5K-C10 | 10 | 2.2 |
427 | 7.5 | 0.63 | 4DC40W-□-3.2s / 4GN7.5K-C10 | 10 | 2.2 |
500 | 3.6 | 0.53 | 4DC40W-□-1.8s / 4GN3.6K-C10 | 10 | 2.2 |
533 | 6.0 | 0.50 | 4DC40W-□-3.2s / 4GN6K-C10 | 10 | 2.2 |
600 | 3.0 | 0.45 | 4DC40W-□-1.8s / 4GN3K-C10 | 10 | 2.2 |
640 | 5.0 | 0.42 | 4DC40W-□-3.2s / 4GN5K-C10 | 10 | 2.2 |
889 | 3.6 | 0.30 | 4DC40W-□-3.2s / 4GN3.6K-C10 | 10 | 2.2 |
1067 | 3.0 | 0.25 | 4DC40W-□-3.2s / 4GN3K-C10 | 10 | 2.2 |
Условное обозначение
DC Мотор-редуктор | 4DC | 40W | 24V | 1.8s | / | 4GN | 3.6 | K | C10 |
| |||||||||
вых фланец □80х80 (см.также) | Мощность | Напряжение | Выходные обороты мотора |
| Марка редуктора | Передаточное число | Индекс используемого подшипника | Диаметр выходного вала | |
варианты: | - | - | 12V – 12 В 24V – 24 В 90V – 90 B 110V – 110 B 220V – 220 В | 1.8s – 1800 об/мин 3.2s – 3200 об/мин |
| - | 3 3.6 5 6 7.5 9 10 | 10мм |
