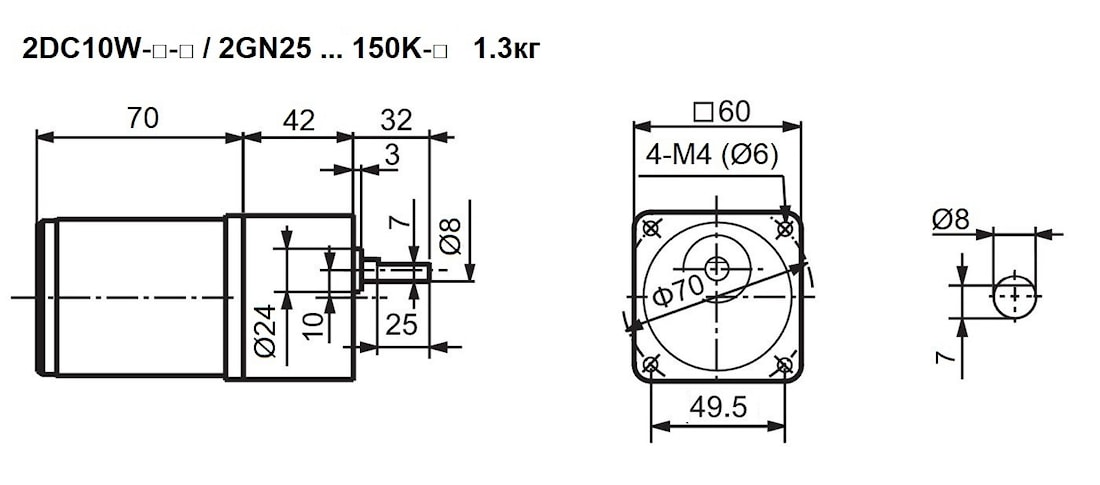

DC мотор-редуктор 2DC10W / 2GN25 … 150K Номинальная мощность – 0.01 кВт Выходные обороты: 20 об/мин ... 75 об/мин

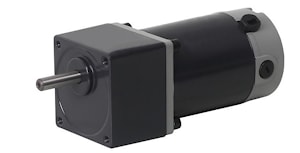

Мини мотор редуктор 2DC10W-12V-□ / 2GN20 … 150K-□, 2DC10W-24V-□ / 2GN20 … 150K-□ - миниатюрный привод постоянного тока коллекторного типа, диапазон действительных оборотов 20 … 75 об/мин, достигаемый крутящий момент в соответствии с требуемым передаточным числом 0,9 … 3,3 Нм.
Силовая установка представляет собой щеточный DC электродвигатель (см. детали) Механическая часть - это компактный передаточный механизм, состоящий из двух либо трех ступеней редукции, и предлагающий передаточные числа: i=25, i=30, i=36, i=40, i=50, i=60, i=75, i=90, i=100, i=120, i=150.
Контроллер регулирования скорости
| Обороты на выходном валу | Передаточное число | Крутящий момент на выходном валу | Мотор-редуктор | Диаметр вала | Вес |
| n2 (об/мин-1) | i | M2 (Нм) | m (кг) | ||
| 20 | 90 | 3.3 | 2DC10W-□-1.8s / 2GN90K-C8 | 8 (исп. лыской) | 1.3 |
| 21 | 150 | 3.1 | 2DC10W-□-3.2s / 2GN150K-C8 | 8 (исп. лыской) | 1.3 |
| 24 | 75 | 2.8 | 2DC10W-□-1.8s / 2GN75K-C8 | 8 (исп. лыской) | 1.3 |
| 27 | 120 | 2.5 | 2DC10W-□-3.2s / 2GN120K-C8 | 8 (исп. лыской) | 1.3 |
| 30 | 60 | 2.2 | 2DC10W-□-1.8s / 2GN60K-C8 | 8 (исп. лыской) | 1.3 |
| 32 | 100 | 2.1 | 2DC10W-□-3.2s / 2GN100K-C8 | 8 (исп. лыской) | 1.3 |
| 36 | 90 | 1.9 | 2DC10W-□-3.2s / 2GN90K-C8 | 8 (исп. лыской) | 1.3 |
| 36 | 50 | 1.9 | 2DC10W-□-1.8s / 2GN50K-C8 | 8 (исп. лыской) | 1.3 |
| 43 | 75 | 1.6 | 2DC10W-□-3.2s / 2GN75K-C8 | 8 (исп. лыской) | 1.3 |
| 45 | 40 | 1.5 | 2DC10W-□-1.8s / 2GN40K-C8 | 8 (исп. лыской) | 1.3 |
| 50 | 36 | 1.3 | 2DC10W-□-1.8s / 2GN36K-C8 | 8 (исп. лыской) | 1.3 |
| 53 | 60 | 1.3 | 2DC10W-□-3.2s / 2GN60K-C8 | 8 (исп. лыской) | 1.3 |
| 60 | 30 | 1.1 | 2DC10W-□-1.8s / 2GN30K-C8 | 8 (исп. лыской) | 1.3 |
| 64 | 50 | 1.0 | 2DC10W-□-3.2s / 2GN50K-C8 | 8 (исп. лыской) | 1.3 |
| 72 | 25 | 0.93 | 2DC10W-□-1.8s / 2GN25K-C8 | 8 (исп. лыской) | 1.3 |
Условное обозначение
| DC Мотор-редуктор | 2DC | 10W | 12V | 3.2s | / | 2GN | 60 | K | C8 |
|
| |||||||||
|
| вых фланец □60х60 (см.также) | Мощность | Напряжение | Выходные обороты мотора |
| Марка редуктора | Передаточное число | Индекс используемого подшипника | Диаметр выходного вала |
| варианты: | - | - | 12V – 12 В 24V – 24 В | 1.8s – 1800 об/мин 3.2s – 3200 об/мин |
| - | 20 25 30 36 40 50 60 75 90 100 120 150 |
| 8мм |
