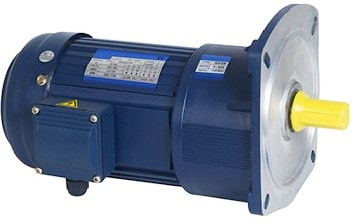

Соосный мини мотор редуктор НН32 и НV32

Номинальная мощность – 1.1 кВт

Выходные обороты: 12 об/мин … 50 об/мин

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n₂ (об/мин^-1)

М₂ (Нм)

i

m (кг)

12

696

120

HH32(HV32)-12/120K-1100W/1500-□-□-□

27

15

580

100

HH32(HV32)-15/100K-1100W/1500-□-□-□

27

16

522

90

HH32(HV32)-16/90K-1100W/1500-□-□-□

27

18

448

80

HH32(HV32)-18/80K-1100W/1500-□-□-□

27

21

392

70

HH32(HV32)-21/70K-1100W/1500-□-□-□

27

25

336

60

HH32(HV32)-25/60K-1100W/1500-□-□-□

27

30

280

50

HH32(HV32)-30/50K-1100W/1500-□-□-□

27

33

252

45

HH32(HV32)-33/45K-1100W/1500-□-□-□

27

37

224

40

HH32(HV32)-37/40K-1100W/1500-□-□-□

27

50

168

30

HH32(HV32)-50/30K-1100W/1500-□-□-□

27

Мотор-редуктор

HH32

50

/

30K

1100W

/

1500

S2

Тип

мотор-редуктора

Вых. обо-роты

Переда-точное число

Мощность мотора

Обо-роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

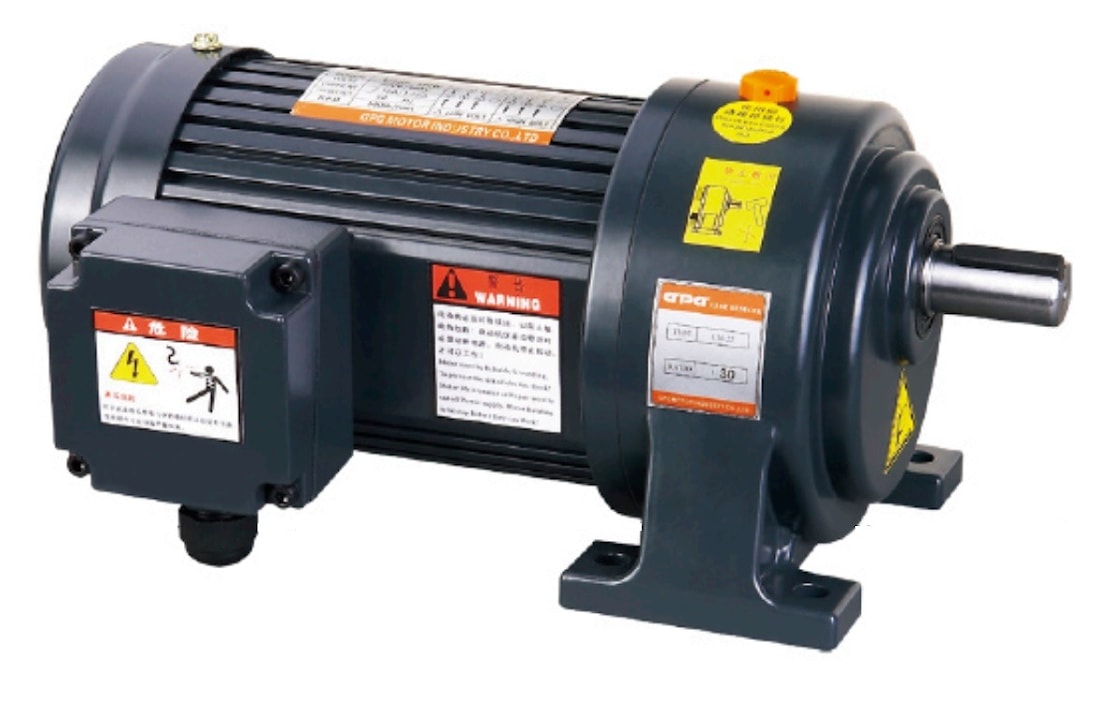

HH32

(на лапах; d=32)

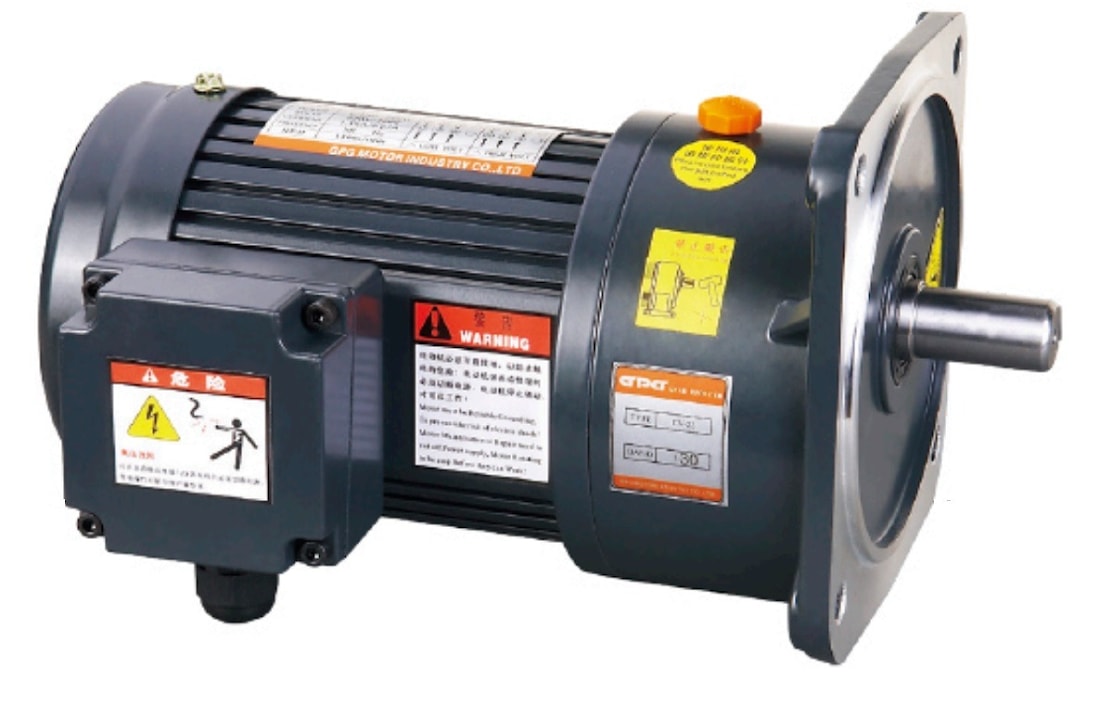

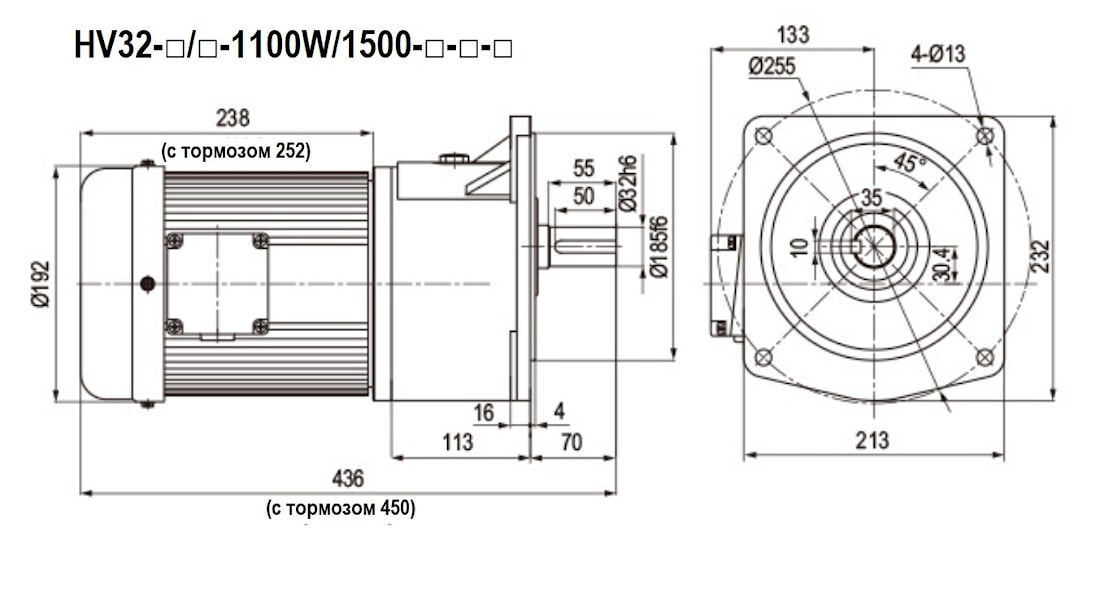

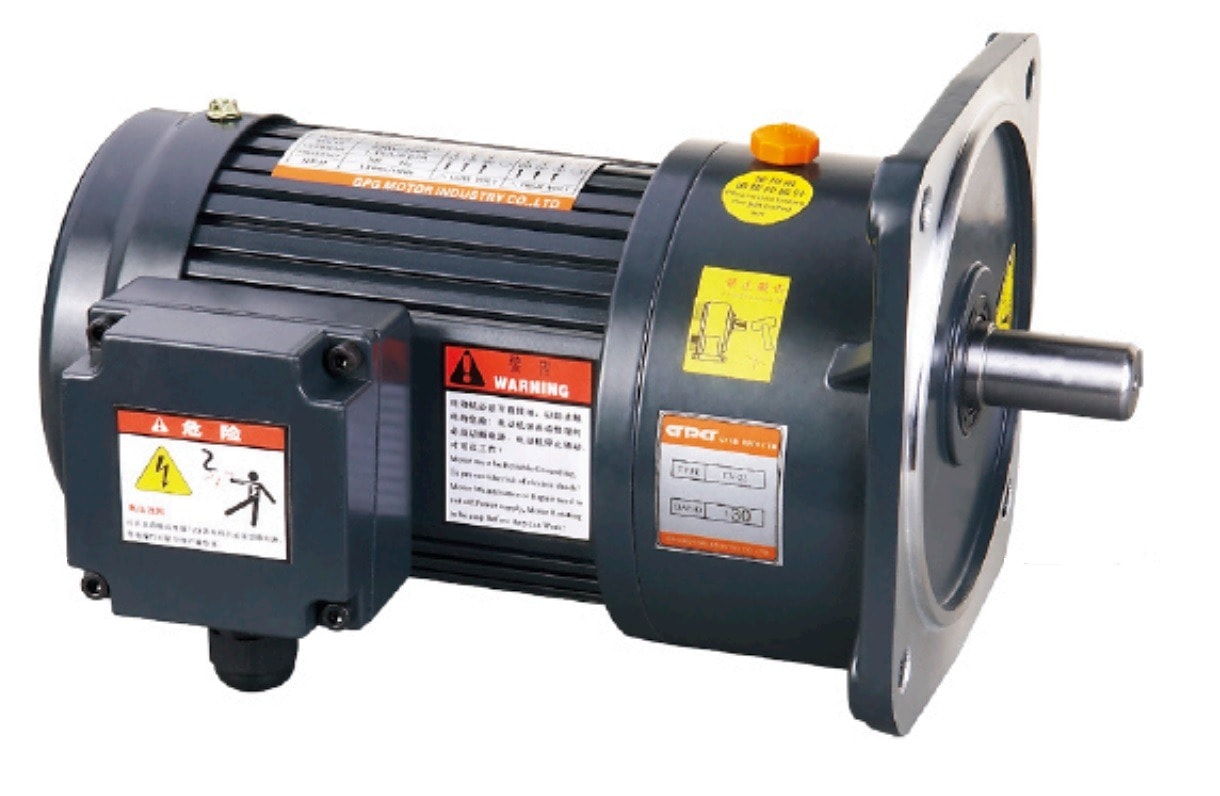

HV32 (фланец; d=32)

12

15

16

18

21

25

30

33

37

50

120

100

90

80

70

60

50

45

40

30

750W – 0.75кВт

.

1500 – 1500 об/мин

S2 – 3ф220В

S3 – 3ф220В

S2/3 – 3ф220/380В

L – DC

- - нет опций

BR1 (B) –

тормоз DC90V,

при выключ. питании;

BR/HR (YB) – тормоз с ручным растормаж-ием;

BR2 (DB) - тормоз DC24V,

при включ. питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF –

термисторы;

TW –

термостат, биметаллический переключатель;

WE –двухсторонний вал электродвигателя;

TRO –

тропический климат;

IG – энкодер
