Соосный мини мотор-редуктор НН32 и НV32 Номинальная мощность – 0.55 кВт Выходные обороты: 12 об/мин … 50 об/мин

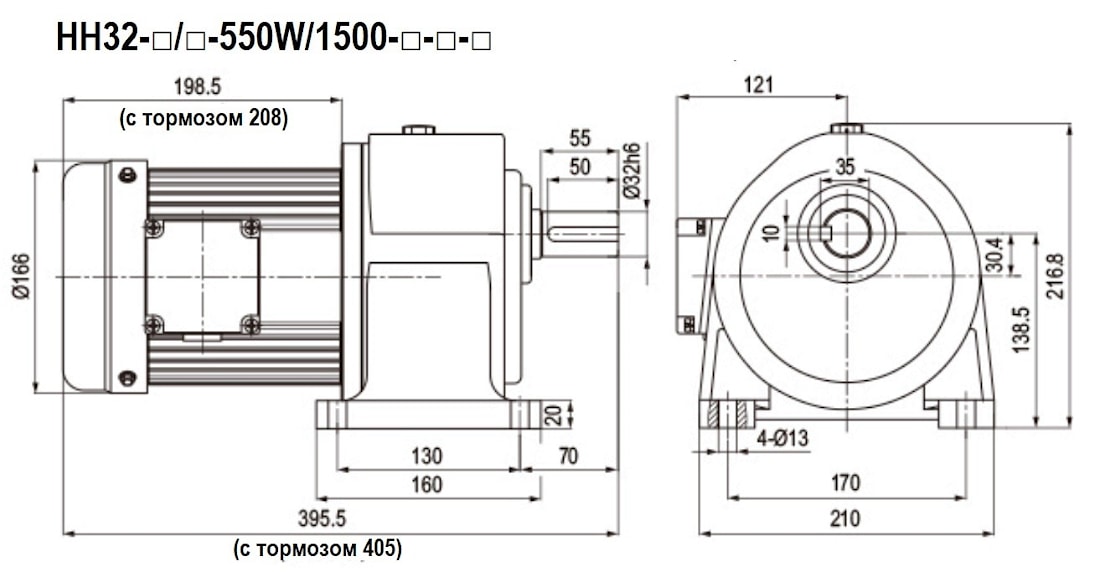

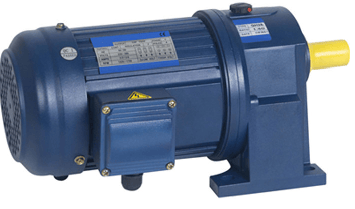

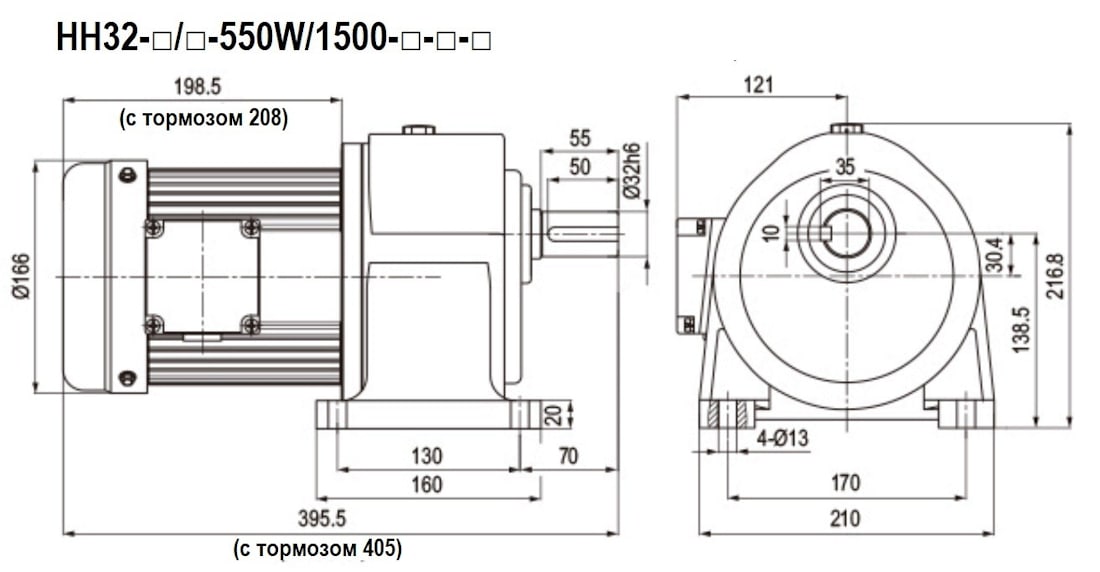

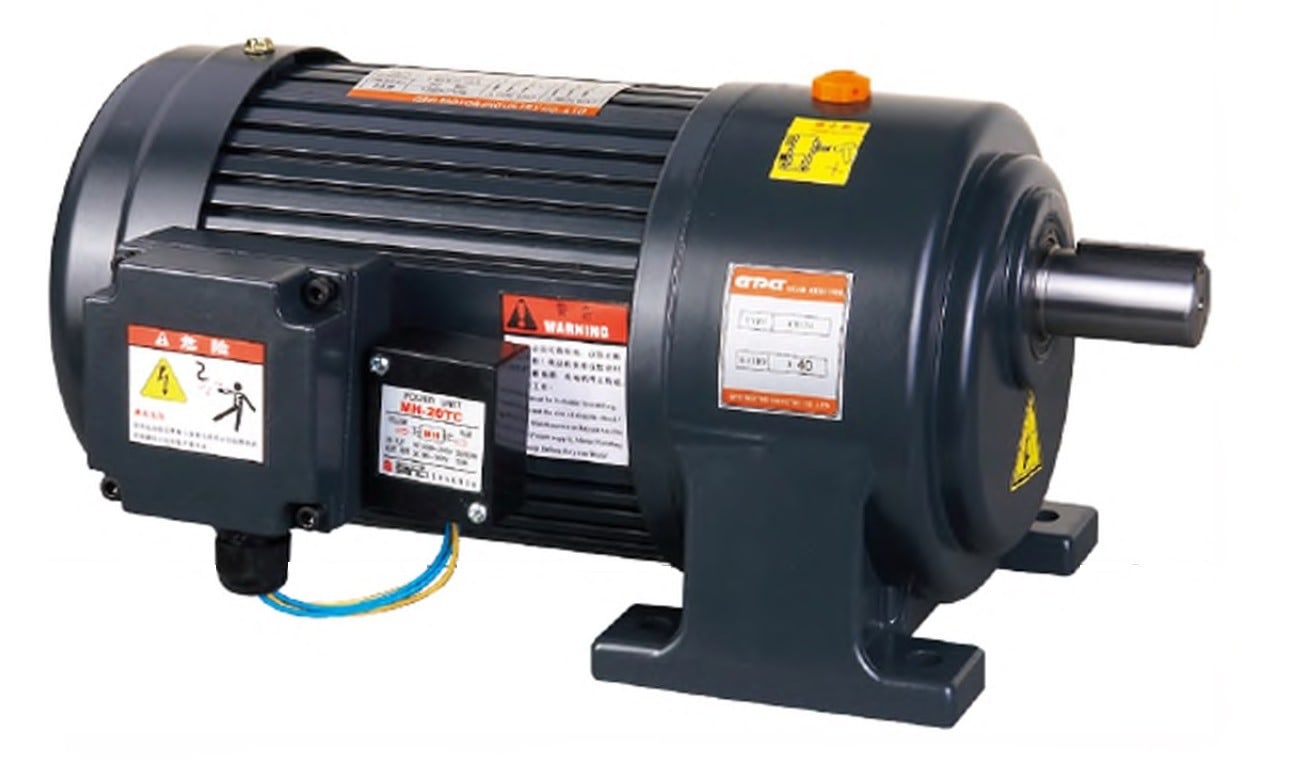

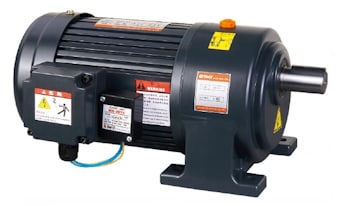

Мотор-редуктор HH32 (исполнение на лапах) – компактный соосный привод, предназначенный для решения большого круга задач по передачи крутящего момента исполнительным устройствам и механизмам. Номинальная мощность 550 Ватт. Обеспечено одно- или многофазное питание. Выходные обороты от 12 об/мин … до 50 об/мин с соответствующими крутящими моментами. | |

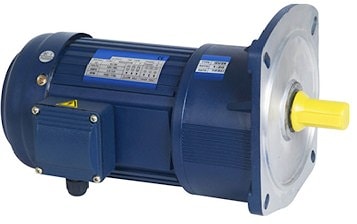

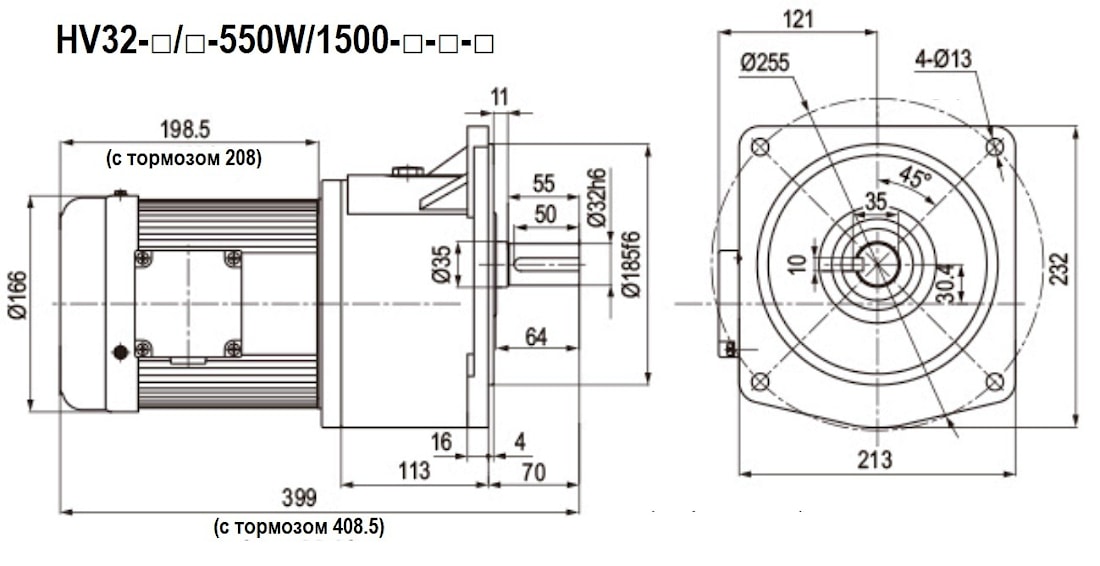

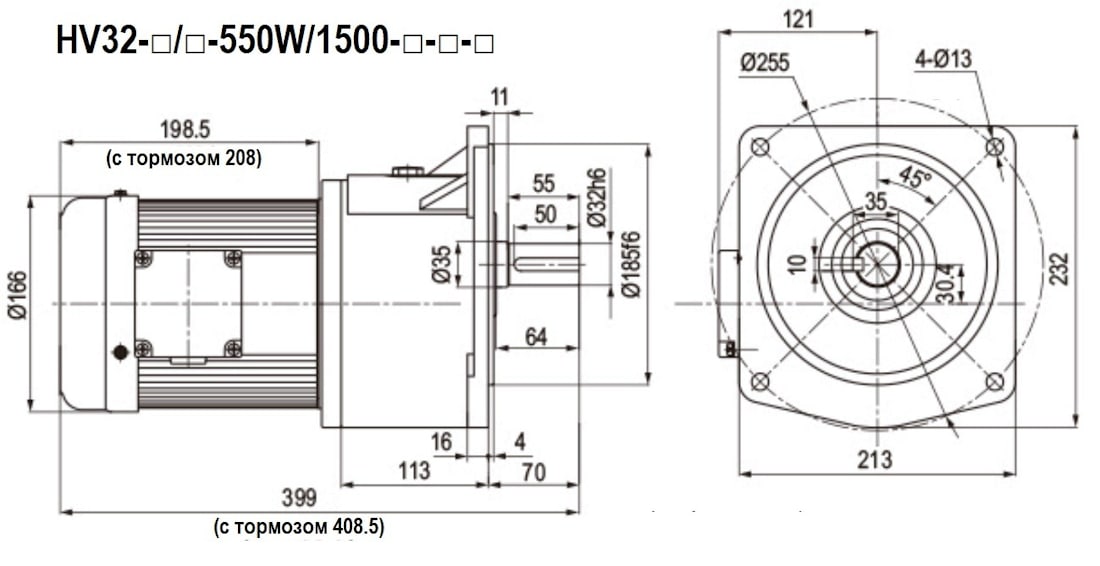

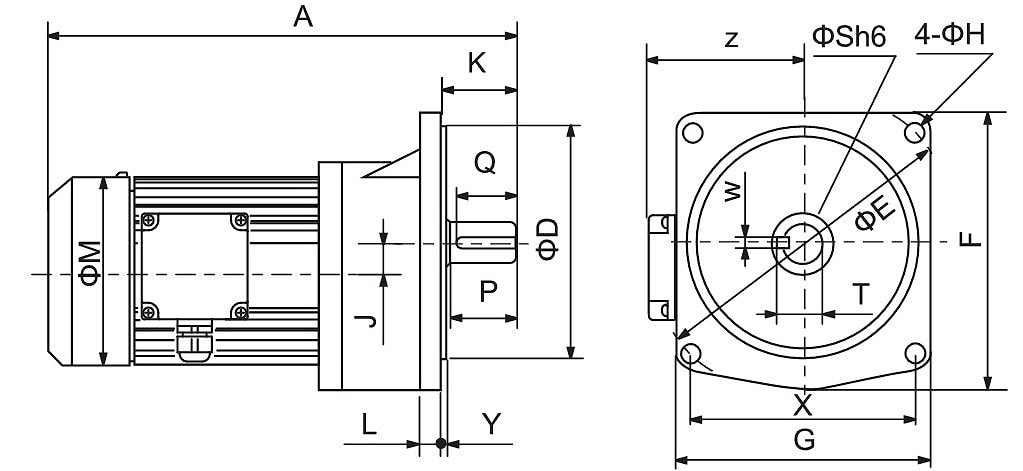

Мотор-редуктор HV32 (фланцевое исполнение) – механизм, призванный для преобразования электрической энергии в механическое вращательное движение. Передаточные числа от i=30 … до i=120. Диаметр вала d=32. |
Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Модель редуктора | Масса |
n2 (об/мин-1) | М2 (Нм) | i | m (кг) | |
12 | 336 | 120 | HH32(HV32)-12/120K-550W/1500-□-□-□ | 22 |
15 | 280 | 100 | HH32(HV32)-15/100K-550W/1500-□-□-□ | 22 |
16 | 252 | 90 | HH32(HV32)-16/90K-550W/1500-□-□-□ | 22 |
18 | 224 | 80 | HH32(HV32)-18/80K-550W/1500-□-□-□ | 22 |
21 | 196 | 70 | HH32(HV32)-21/70K-550W/1500-□-□-□ | 22 |
25 | 168 | 60 | HH32(HV32)-25/60K-550W/1500-□-□-□ | 22 |
30 | 140 | 50 | HH32(HV32)-30/50K-550W/1500-□-□-□ | 22 |
33 | 126 | 45 | HH32(HV32)-33/45K-550W/1500-□-□-□ | 22 |
37 | 112 | 40 | HH32(HV32)-37/40K-550W/1500-□-□-□ | 22 |
50 | 84 | 30 | HH32(HV32)-50/30K-550W/1500-□-□-□ | 22 |
Условное обозначение
Мотор-редуктор | HV32 | 50 | / | 30K | 550W | / | 1500 | S2/3 | - | TF |
| ||||||||||
| Тип мотор-редуктора | Вых. обо-роты |
| Переда-точное число | Мощ-ность мотора | Обо-роты мотора | Питание мотора | Торможение | Опции электро- двигателя | |
варианты: | HH32 (на лапах; d=32)
HV32 (фланец; d=32) | 12 15 16 18 21 25 30 33 37 50 |
| 120 100 90 80 70 60 50 45 40 30 | 550W – 0.55кВт | 1500 – 1500 об/мин | S2 – 3ф220В S3 – 3ф220В S2/3 – 3ф220/380В L – DC | - - нет опций BR1 (B) – тормоз DC90V, при выключ. питании; BR/HR (YB) – тормоз с ручным растормаж-ием; BR2 (DB) - тормоз DC24V, при включ. питании;
Выпрямитель по умолчанию не входит в комплектацию
| - - нет опций; TF – термисторы; TW – термостат, биметаллический переключатель; WE –двухсторонний вал электродвигателя; TRO – тропический климат; IG – энкодер |
