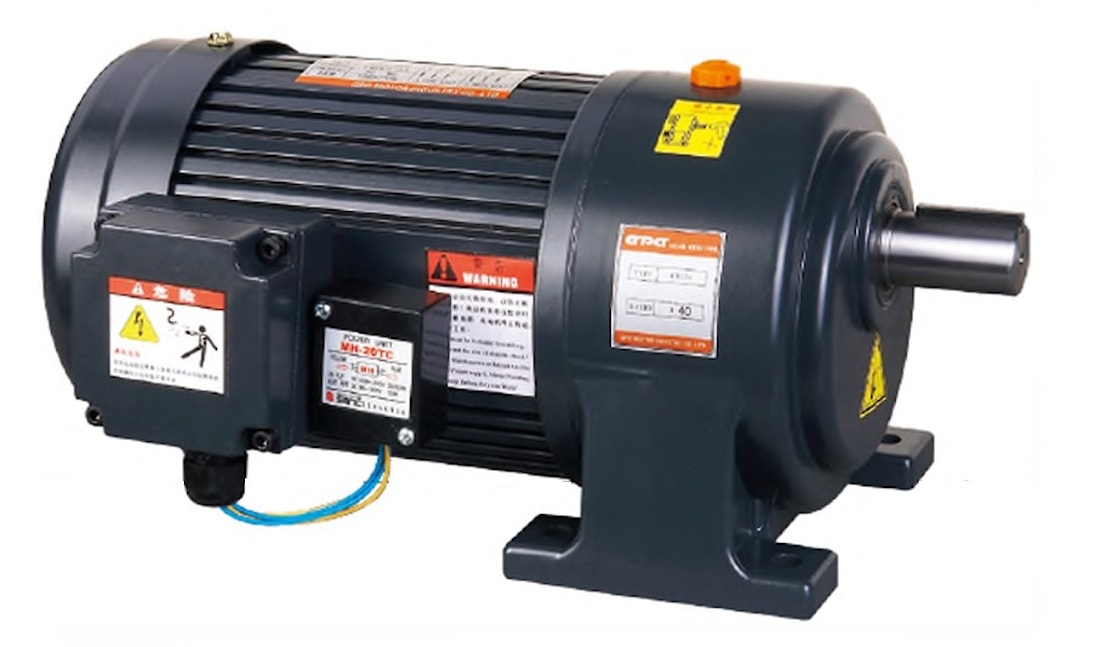

Соосный мини мотор-редуктор НН40 и НV40

Номинальная мощность – 0.55 кВт

Выходные обороты: 7 об/мин … 10 об/мин

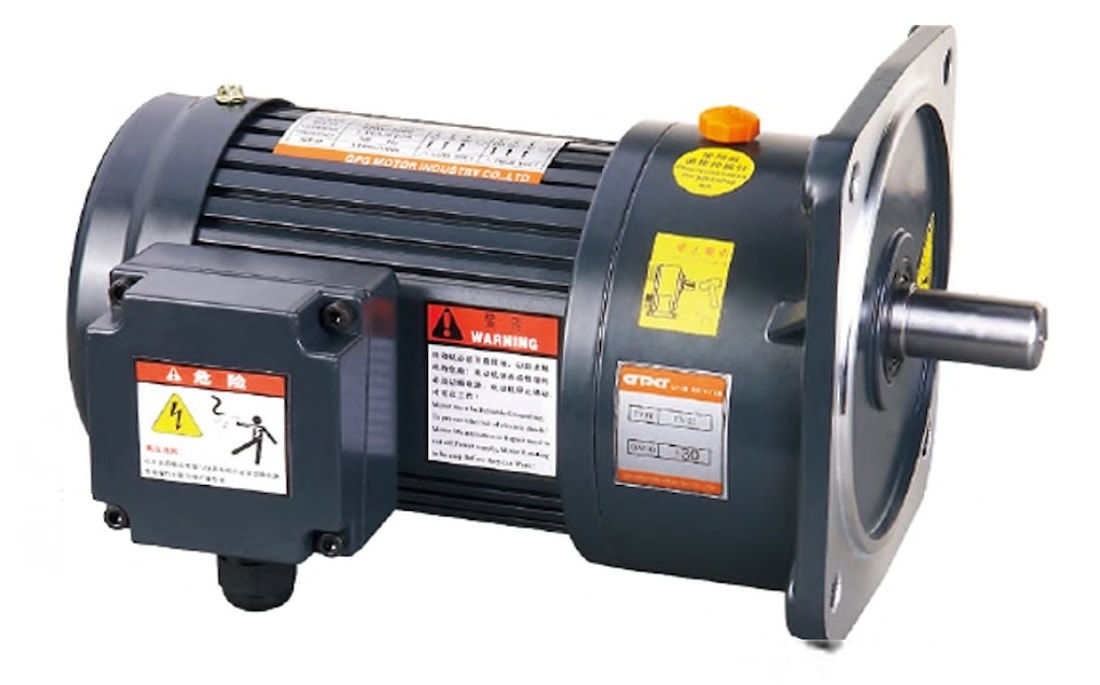

Соосный цилиндрический мини мотор-редуктор HV40 (фланцевое исполнение) может оснащаться электромагнитным тормозным устройством. При заказе следует уточнять питание тормозного устройства: переменный или постоянный ток, напряжение, стоит ли предусмотреть ручное растормаживание.

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n₂ (об/мин^-1)

М₂ (Нм)

i

m (кг)

7

560

200

HH40(HV40)-7/200K-550W/1500-□-□-□

30

8

504

180

HH40(HV40)-8/180K-550W/1500-□-□-□

30

9

448

160

HH40(HV40)-9/160K-550W/1500-□-□-□

30

10

392

140

HH40(HV40)-10/140K-550W/1500-□-□-□

30

Мотор-редуктор

HH40

10

/

140K

550W

/

1500

S2/3

BR1

TF

Тип

мотор-редуктора

Вых. обо-роты

Переда-точное число

Мощ-ность мотора

Обо-

роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

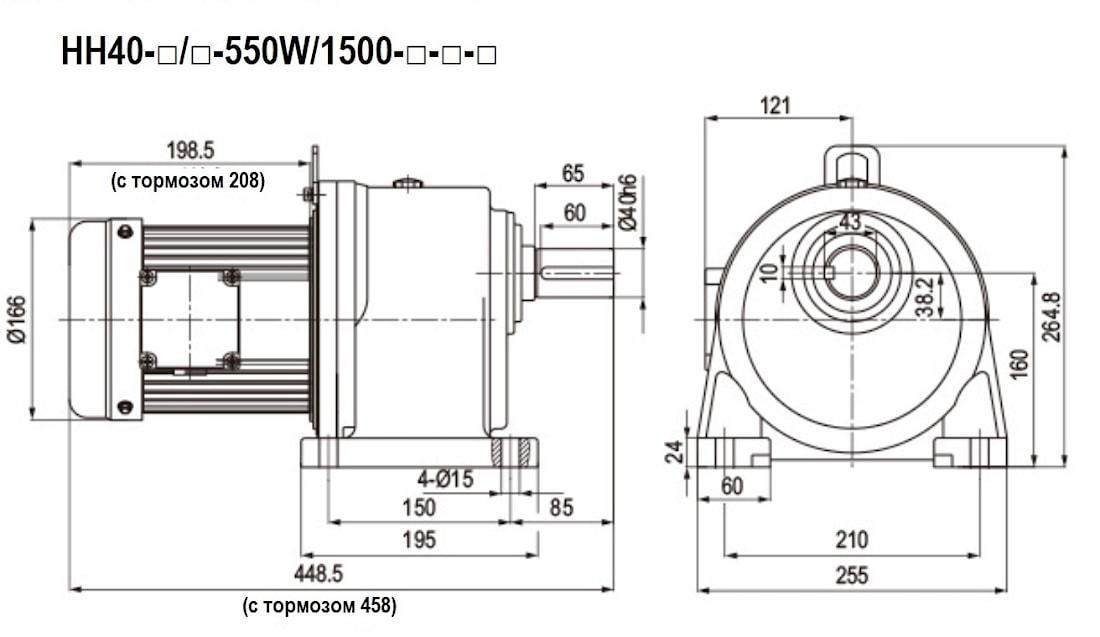

HH40

(на лапах; d=40)

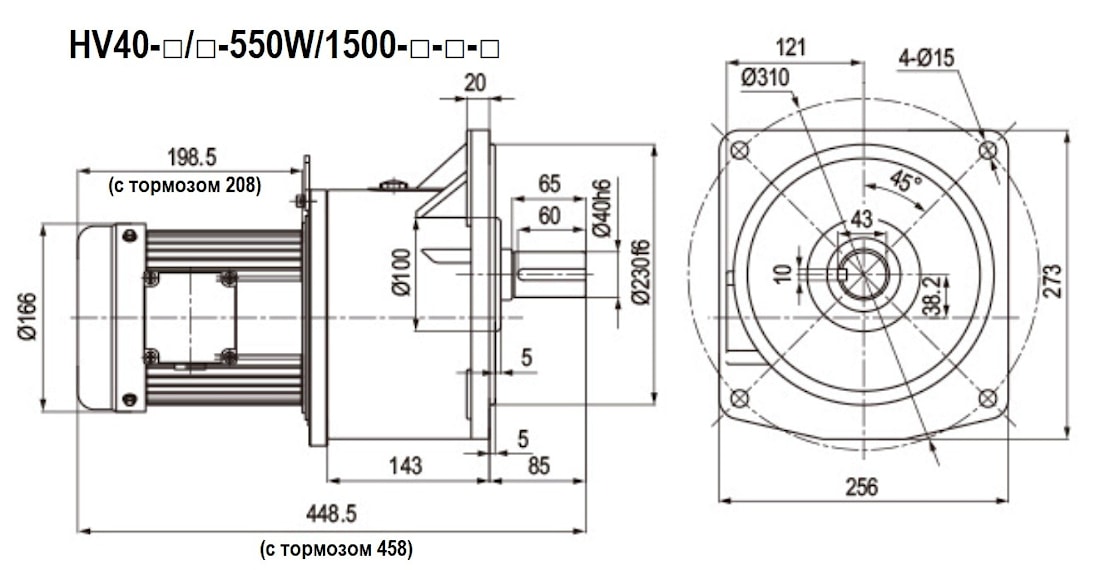

HV40 (фланец; d=40)

7

8

9

10

200

180

160

140

550W – 0.55кВт

.

1500 – 1500 об/мин

S2 – 3ф220В

S3 – 3ф220В

S2/3 – 3ф220/380В

L –DC

- - нет опций

BR1 (B) –

тормоз DC90V,

при выключ. питании;

BR/HR (YB) – тормоз с ручным растормаж-ием;

BR2 (DB) - тормоз DC24V,

при включ. питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF –

термисторы;

TW –

термостат, биметаллический

переключатель;

WE –двухсторонний вал электродвигателя;

TRO –

тропический климат;

IG – энкодер
