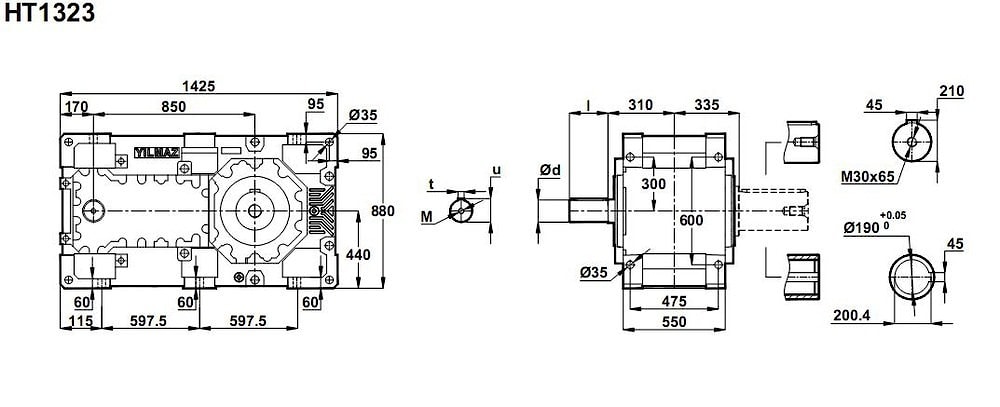

Трехступенчатый редуктор - HT1323

i = 24 ... 80

Мощнейшая промышленная трансмиссия HT 1323 - трехступенчатый редуктор с цилиндрическим эвольвентным зацеплением, набор передаточных соотношением на выбор: i=1:25 , i=1: 29 , i=1: 34 , i=1: 37 , i=1: 40 , i=1: 43 , i=1: 47 , i=1: 55 , i=1: 63 , i=1: 68 , i=1: 73 , i=1: 80 .
Подводимая расчётная мощность: 154 кВт ~ 543 кВт при входной скорости 1400 об/мин , 101 кВт ~ 350 кВт при входной скорости 900 об/мин , 85 кВт ~ 292 кВт при входной скорости 750 об/мин , 52 кВт ~ 176 кВт при входной скорости 450 об/мин , 36 кВт ~ 117 кВт при входной скорости 300 об/мин .
Допустимые радиальные нагрузки на входной вал - 24 000Н , на выходной - 195 000Н.

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
90000	24,94	56	543	НТ1323	195	28	2710
90000	28,96	48	468		195	31
90000	33,87	41	401		195	34
90000	36,76	38	369		195	36
90000	40,01	35	340		195	37
90000	43,18	32	314		195	38
90000	46,62	30	291		195	28
90000	54,87	26	248		195	28
90000	63,00	22	216		195	29
90000	67,63	21	201		195	20
90000	73,16	19	186		195	20
81300	80,02	17	154		195	20
