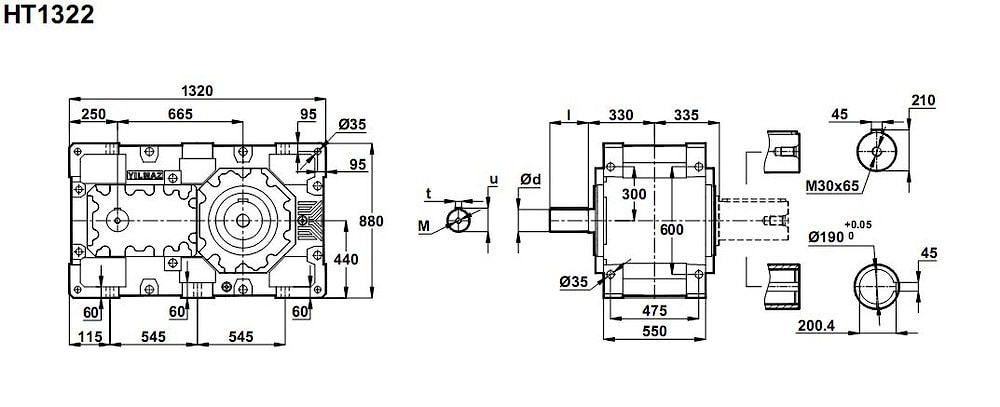

Двухступенчатый редуктор - HT1322

i = 6 ... 20

Двухступенчатая цилиндрическая зубчатая передача HT 1322 ориентирована на передачу высокого уровня крутящего момента - 90 kNm в тяжелых и агрессивных условиях эксплуатации агрегата.
Передаточные отношения: 6,6/1 , 7,6/1 ,8,7/1 , 9,4/1 , 10,1/1 , 10,9/1 , 12,3/1 , 13,2/1 , 15,2/1 , 17,2/1 , 18,6/1 , 20,2/1 .
Расчетная номинальная мощность привода: 543 кВт - 1594 кВт при входных скоростях 1500 об/мин , 355 кВт - 1167 кВт при входных скоростях 1000 об/мин , 297 кВт - 1027 кВт при входных скоростях 750 об/мин , 182 кВт - 651 кВт при входных скоростях 500 об/мин , 123 кВт - 435 кВт при входных скоростях 300 об/мин .

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
70700	6,62	211	1594	НТ1322	176	6,9	2510
74050	7,57	185	1458		183	7,5
77650	8,72	161	1328		190	7,4
79600	9,38	149	1265		194	7,0
81600	10,12	138	1202		195	6,4
83750	10,94	128	1142		195	5,5
87050	12,27	114	1058		195	54
89200	13,22	106	1007		195	55
86350	15,24	92	846		195	57
73900	17,20	81	641		195	58
74700	18,60	75	600		195	11
73300	20,21	69	543		195	21
