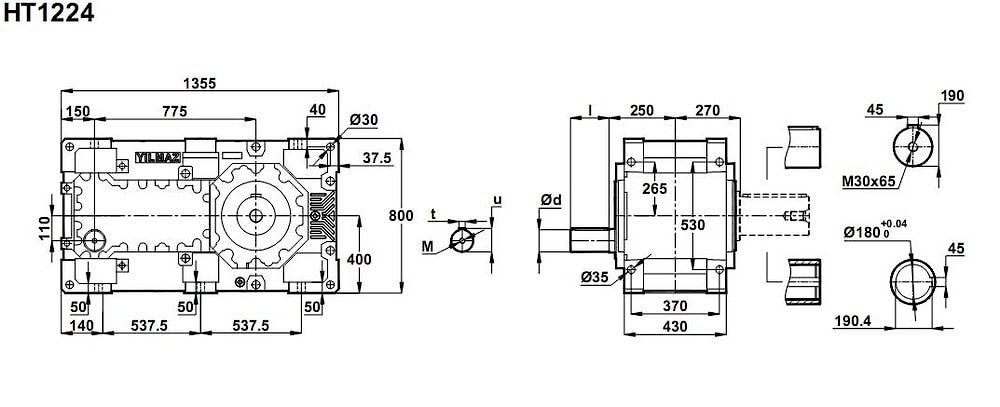

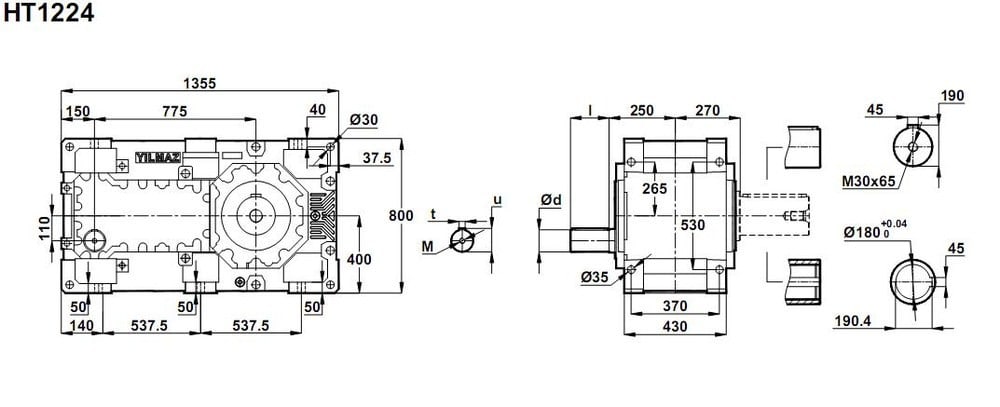

Четырехступнчатый редуктор - HT1224

i = 112 ... 405

Четырех ступенчатая цилиндрическая зубчатая передача индустриального типа HT 1224 - сверх мощный трансмиссионный передаточный механизм с делительным числами : 1:110 , 1: 125 , 1: 140 , 1: 165 , 1: 190 , 1: 205 , 1: 250 , 1: 290 , 1: 310 , 1: 350 , 1: 375 , 1: 405 .
Конструкция редуктора допускает различные схемы смазки и охлаждения.
Номинальная мощность редуктора: 27 кВт - 95 кВт скорость на входе 1500 об/мин, 17 кВт - 62 кВт скорость на входе 1000 об/мин, 14 кВт - 51 кВт скорость на входе 750 об/мин, 8,7 кВт - 31 кВт скорость на входе 500 об/мин, 5,9 кВт - 21 кВт скорость на входе 300 об/мин.

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
70000	112,33	12	95	НТ1224	173	14	1740
70000	124,73	11	85		173	14
70000	142,71	9,8	74		173	14
70000	164,28	8,5	65		173	15
70000	190,64	7,3	56		173	15
70000	206,15	6,8	52		173	15
70000	247,43	5,7	43		173	8,1
70000	287,49	4,9	37		173	8,2
70000	311,52	4,5	34		173	8,2
70000	350,46	4,0	31		173	5,9
68700	374,19	3,7	28		173	5,9
70000	404,00	3,5	27		173	5,9
