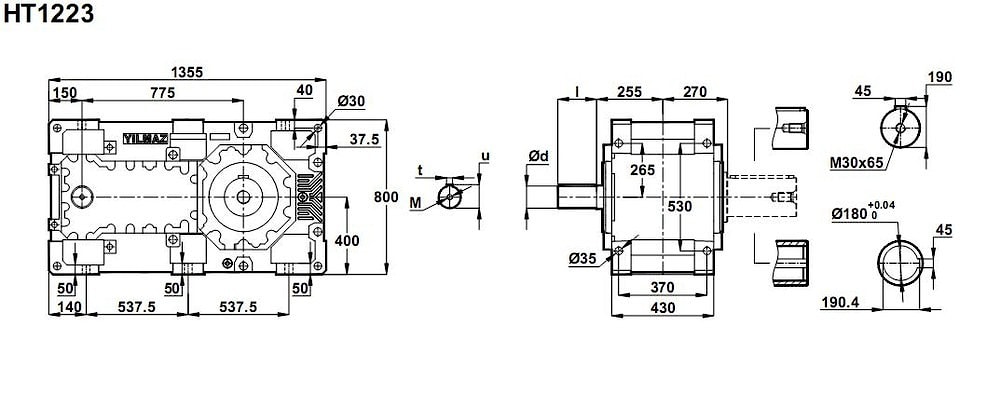

Трехступенчатый редуктор - HT1223

i = 31 ... 95

Цилиндрический редуктор HT 1223 - трехступенчатый трансмиссионный передаточный узел промышленного назначения обладает наилучшими эксплуатационными характеристиками цена/качество/длительность.
Охватывает передаточные числа: i=30 ~ i=95 .
Рассчитан для следующих входных мощностей: 105 KW - 338 KW со скоростями на входе 1500 об/мин ; 69 KW - 218 KW со скоростями на входе 1000 об/мин ; 58 KW - 162 KW со скоростями на входе 750 об/мин ; 36 KW - 109 KW со скоростями на входе 450 об/мин ; 24 KW - 73 KW со скоростями на входе 300 об/мин .

Гарантийные обязательства - 2 года .

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
70000	31,22	45	338	НТ1223	173	15	1710
70000	36,20	39	292		173	17
70000	39,08	36	271		173	18
70000	42,28	33	250		173	19
70000	45,86	31	231		173	20
70000	49,89	28	212		173	21
70000	54,45	26	195		173	20
70000	63,11	22	168		173	20
70000	73,01	19	146		173	21
70000	80,05	17	133		173	16
69550	86,63	16	122		173	16
65200	94,14	15	105		173	16
