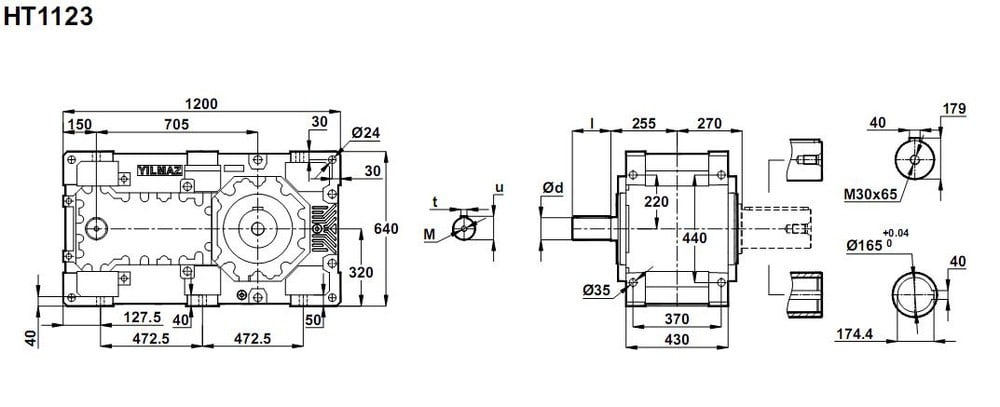

Трехступенчатый редуктор - HT1123

i = 25 ... 73

Цилиндрический трехступенчатый индустриальный редуктор HT 1123 выпускается в модификациях: с входным валом , с входным фланцем (НК) , с экструдерной приставкой (НТЕ).
Радиальные нагрузки на входные валы - 16 kN , на выходные валы: 119 kN.
Подключаемая мощность: 105 KW ~ 341 KW при входных оборотах 1500 об/мин , 69 KW ~ 220 KW при входных оборотах 1000 об/мин , 58 KW ~ 183 KW при входных оборотах 750 об/мин , 36 KW ~ 110 KW при входных оборотах 500 об/мин , 24 KW ~ 74 KW при входных оборотах 300 об/мин .
Гарантия: 24 месяца.

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
55000	24,28	58	341	НТ1123	109	15	1300
55000	28,15	50	295		116	17
55000	30,39	46	273		119	18
55000	32,89	43	253		119	19
55000	35,67	39	233		119	20
55000	38,80	36	214		119	20
55000	42,35	33	197		119	20
55000	49,09	29	170		119	20
55000	56,79	25	147		119	21
55000	62,26	22	134		119	16
54100	67,38	21	122		119	16
50700	73,22	19	105		119	16

Данный привод можно рассматривать как технический аналог редукторов ВКУ-750 , ВКУ-765 М и ВКУ 765М1 ВКУ 750 , ВКУ 765 М и ВКУ765 М1 / производства Россия
