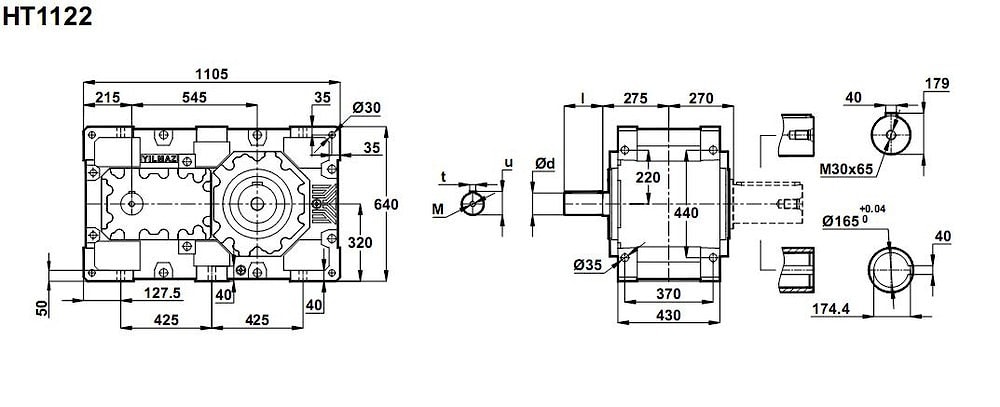

Двухступенчатый редуктор - HT1122

i = 5 ... 20

Цилиндрический редуктор для применения в индустриальных условиях HT 1122 - двухступенчатая зубчатая передача, с высоко оборотистым рядом передаточных чисел: i=1/6.3 , i=1/ 7.3 , i=1/ 8.5 , i=1/ 10 , i=1/ 11.5 , i=1/ 13 , i=1/ 15 , i=1/ 16.7 , i=1/ 19 , i=1/ 20.5 .
Подводимые мощности: 287 кВт - 913 кВт при входной скорости 1400 об/мин, 187 кВт - 669 кВт при входной скорости 900 об/мин, 157 кВт - 589 кВт при входной скорости 750 об/мин, 96 кВт - 412 кВт при входной скорости 450 об/мин, 65 кВт - 278 кВт при входной скорости 300 об/мин.
Рассмотрены случаи любого пространственного расположения, учтены варианты с тяжелым доступом смазки, разной настройкой интенсивности охлаждения.

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
38650	6,33	221	913	НТ1122	63	3,7	1200
40600	7,31	191	829		66	4,6
42700	8,50	165	750		69	4,9
44600	9,73	144	684		72	2,6
45850	10,58	132	647		73	2,2
47200	11,55	121	611		75	1,5
49400	13,29	105	556		78	39
50700	14,44	97	525		80	38
45200	15,52	90	435		92	37
45700	16,73	84	408		94	6,6
40100	18,95	74	316		92	17
39150	20,48	68	287		99	29
