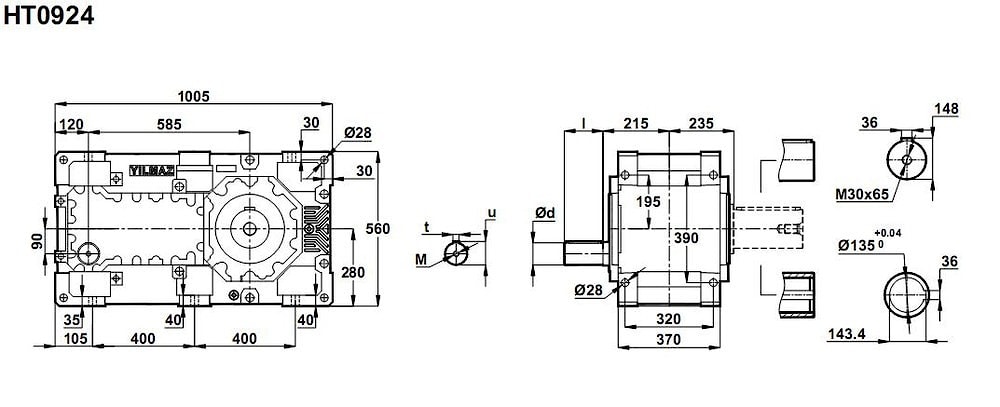

Четырехступнчатый редуктор - HT0924

i = 96 ... 340

Трансмиссионный четырех ступенчатый редуктор HT 0924 - мощная зубчатая передача с установленным номинальным крутящим моментом - 29 кНм , передаточные числа i=100/1 ~ i=330/1 .
В соответствии с технической документацией привода подключаемая мощность: 13 KW ~ 46 KW, если входная скорость 1500 об/мин ; 8,5 KW ~ 29 KW, если входная скорость 1000 об/мин ; 7,1 KW ~ 25 KW, если входная скорость 750 об/мин ; 4,3 KW ~ 15 KW, если входная скорость 500 об/мин ; 2,9 KW ~ 10 KW, если входная скорость 300 об/мин. Подключаемая мощность напрямую зависит от систем охлаждения, типу, подводу смазочных материалов и т.д.

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
29000	96,53	15	46	НТ0924	54	8,6	835
29000	110,08	13	40		54	8,8
29000	126,09	11	35		54	9,0
29000	145,30	9,6	30		54	9,2
29000	168,79	8,3	26		54	9,4
29000	182,60	7,7	24		54	9,6
29000	202,27	6,9	22		54	6,8
29000	227,04	6,2	20		54	6,8
29000	268,32	5,2	17		54	6,9
29000	290,61	4,8	15		54	4,9
29000	313,72	4,5	14		54	4,9
29000	339,04	4,1	13		54	4,9
