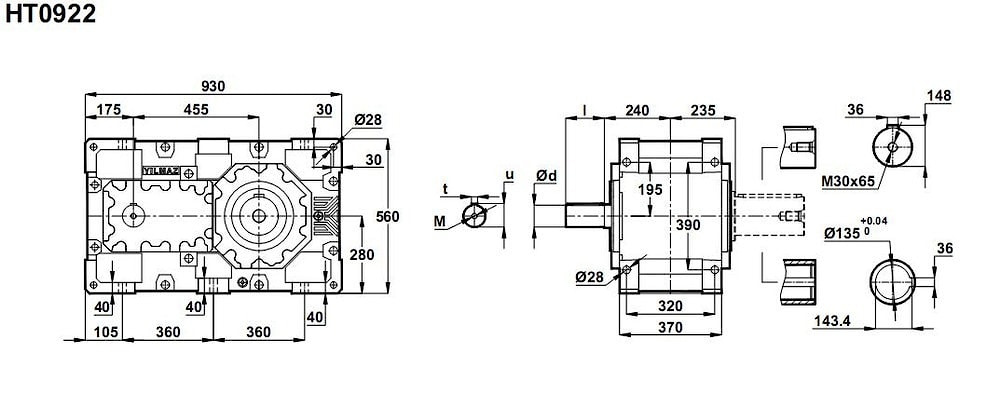

Двухступенчатый редуктор - HT0922

i = 6 ... 20

Цилиндрический редуктор HT 0922 с номинальным крутящим моментом 29000Nm.
Передаточные числа: i=6.5 ~ i=20,6 .
Операционные мощности электропривода: 156 кВт ~ 628 кВт со скоростью на входе 1500 об/мин ; 102 кВт ~ 433 кВт со скоростью на входе 1000 об/мин ; 85 кВт ~ 361 кВт со скоростью на входе 750 об/мин ; 52 кВт ~ 217 кВт со скоростью на входе 500 об/мин ; 36 кВт ~ 145 кВт со скоростью на входе 300 об/мин .
При выборе индустриальной трансмиссии следует предусматривать систему охлаждения и смазки.
Гарантия: 2 года.

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
27000	6,44	218	628	НТ0922	54	9,7	740
28450	7,47	187	569		54	10
29000	8,74	160	496		54	14
29000	9,49	148	457		54	16
29000	10,33	136	420		54	19
29000	11,14	126	389		54	20
29000	12,03	116	360		54	26
29000	14,16	99	307		54	27
27700	16,26	86	255		54	28
25300	17,45	80	217		54	15
25500	18,88	74	202		54	17
21400	20,65	68	156		54	19
