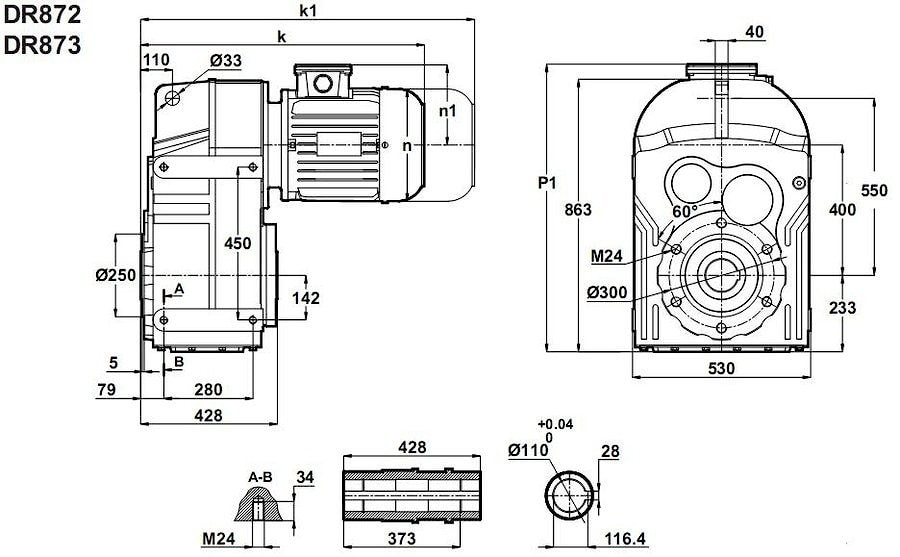

Цилиндрический редуктор DR872 и DR873

50 об/мин ... 250 об/мин

Цилиндрический электропривод с параллельными валами DR872-280S/4 и DR873-280S/4 - двух- и трех- ступенчатый редуктор с универсальным пространственным размещением: М1, М2, М3, М4, М5, М6; совместимый эксплуатируемый электродвигатель мощностью 75KW.
Крутящая моментная мощность в зависимости от передаточного числа: 2800 Nm - 13000 Nm.
Скорость выходного вала: от 53 об/мин до 247 об/мин.
Радиальные нагрузки: 79000N.
Масса трансмиссии: 890 кг.
Гарантийные обязательства: 2 года.

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
53	13080	26,66	76615	1,0	DR873-280S/4	889
60	11515	23,44	84450	1,1
79	8681	17,67	82026	1,3
91	7601	15,45	80446	1,4
103	6691	13,58	78780	1,5
100	6972	14,02	80844	1,6	DR872-280S/4	860
113	6153	12,36	78920	1,7
128	5463	10,97	77034	1,9
143	4876	9,78	75190	2,0
160	4368	8,75	73388	2,1
172	4051	8,12	71251	1,9
196	3575	7,16	69293	2,1
220	3175	6,35	67422	2,2
247	2833	5,66	65629	2,4

Вернуться к выбору мощностей

Мотор редуктор DR872 и DR873 можно использовать как технический аналог к мотор редуктору SK8282 и SK8382 / выпускаемых NORD , Германия ; мотор-редуктору F904 / производства Bonfiglioli , Италия.
