Соосный цилиндрический редуктор MR972 MR973 NR972 NR973

50 об/мин ... 200 об/мин

Цилиндрическая зубчатая передача, в составе с парными ведомыми и ведущими зубчатыми колесами, последовательно доводит крутящий момент 15000Nm до исполнительных механизмов от первичной электро энергетической машины номинальной мощностью девяносто киловатт представляет мотор-редуктор MR972-280M/4, NR972-280M/4, MR973-280M/4,
NR973-280M/4.
Эффективные передаточные отношения i=8.0 ... i=30.
Моноблочный сверх устойчивый чугунный корпус позволяет добиться долгосрочной выработки привода в самых экстремальных из возможных условиях. Отмечаем высокий уровень допустимых радиальных осевых нагрузок на выходные валы.

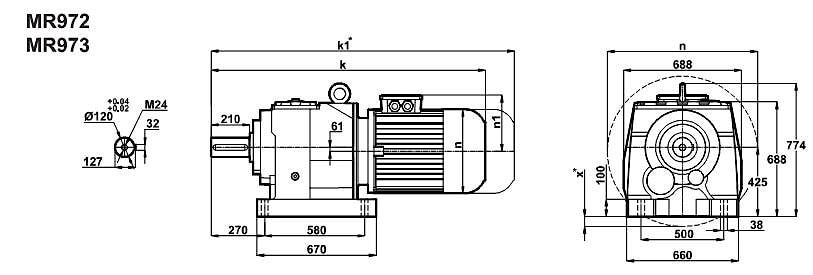

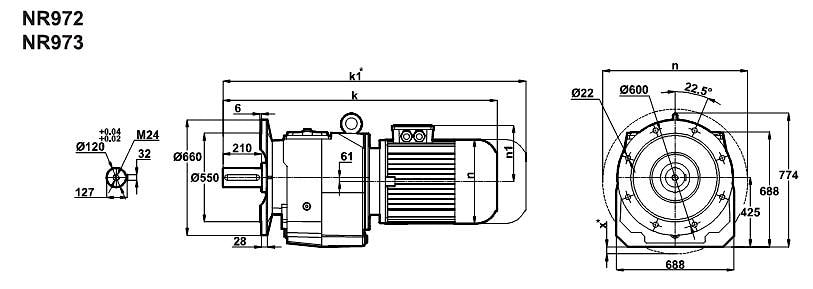

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
47	17408	29,49	109351	1,0	MR973-280M/4 NR973-280M/4	1530 1580
54	15353	26,03	120451	1,2
61	13555	22,95	128906	1,3
69	12042	20,36	133944	1,5
77	10750	18,15	131086	1,7
86	9691	16,23	129904	1,9	MR972-280M/4 NR972-280M/4	1490 1540
97	8609	14,4	126574	2,1
109	7698	12,86	123407	2,3
121	6921	11,56	120386	2,6
140	5985	9,99	115245	2,1
158	5316	8,86	112020	2,2
177	4754	7,92	108993	2,3
197	4274	7,11	106135	2,3

Вернуться к выбору мощностей

Редуктор MR972 и MR973 является техническим аналогом мотор-редукторов SK102 , SK103 , SK 102 , SK 103 (производства Nord (Германия) .

Редуктор NR972 и NR973 является техническим аналогом мотор-редукторов SK102F , SK103F , SK 102F , SK 103F , SK 102 F , SK 103 F (произведенных Nord (Германия) .
