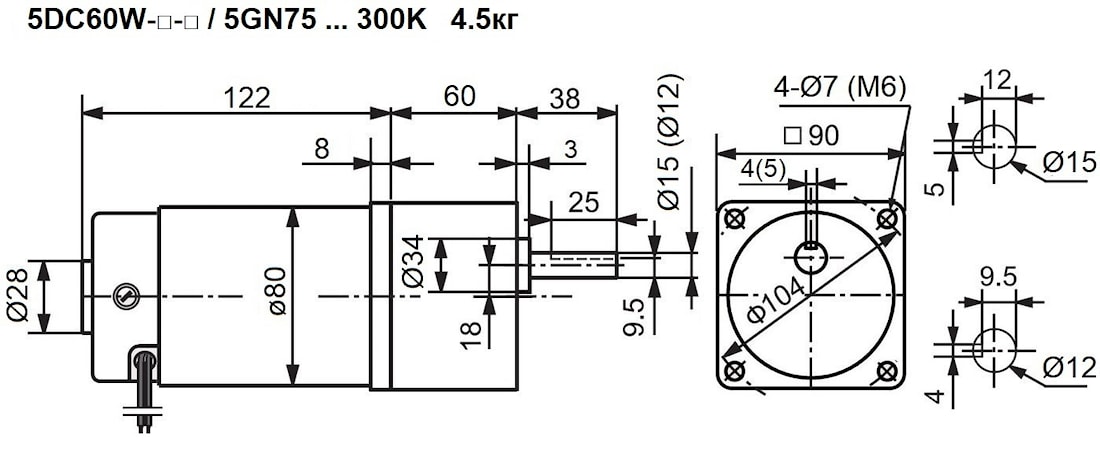

DC мотор-редуктор 5DC60W / 5GN75 … 300K Номинальная мощность – 0.06 кВт Выходные обороты: 6.0 об/мин ... 25 об/мин
Мотор-редуктор 5DC60W-□-□ / 5GN75 … 300K-□ изготовлен на основе коллекторного двигателя постоянного тока мощностью 60Вт в сборе с соответствующей редукторной частью с передаточными числами от 75 … до 300. Спецификацию используемых моторов в данной конструкции можно посмотреть здесь. Получаемые крутящие моменты можно увидеть , просмотрев таблицу ниже. Окружающие температуры могут быть от +10C до +40C. Рабочая температура привода может достигать +70С. Влажность до 80%
Контроллер регулирования скорости
| Обороты на выходном валу | Передаточное число | Крутящий момент на выходном валу | Мотор-редуктор | Диаметр вала | Вес |
| n2 (об/мин-1) | i | M2 (Нм) | m (кг) | ||
| 6.0 | 300 | 67 | 5DC60W-□-1.8s / 5GN300K-C12(15) | 12(15) | 4.5 |
| 7.2 | 250 | 56 | 5DC60W-□-1.8s / 5GN250K-C12(15) | 12(15) | 4.5 |
| 9.0 | 200 | 45 | 5DC60W-□-1.8s / 5GN200K-C12(15) | 12(15) | 4.5 |
| 10 | 180 | 40 | 5DC60W-□-1.8s / 5GN180K-C12(15) | 12(15) | 4.5 |
| 11 | 300 | 38 | 5DC60W-□-3.2s / 5GN300K-C12(15) | 12(15) | 4.5 |
| 12 | 150 | 33 | 5DC60W-□-1.8s / 5GN150K-C12(15) | 12(15) | 4.5 |
| 13 | 250 | 31 | 5DC60W-□-3.2s / 5GN250K-C12(15) | 12(15) | 4.5 |
| 15 | 120 | 27 | 5DC60W-□-1.8s / 5GN120K-C12(15) | 12(15) | 4.5 |
| 16 | 200 | 25 | 5DC60W-□-3.2s / 5GN200K-C12(15) | 12(15) | 4.5 |
| 18 | 180 | 23 | 5DC60W-□-3.2s / 5GN180K-C12(15) | 12(15) | 4.5 |
| 18 | 100 | 22 | 5DC60W-□-1.8s / 5GN100K-C12(15) | 12(15) | 4.5 |
| 20 | 90 | 20 | 5DC60W-□-1.8s / 5GN90K-C12(15) | 12(15) | 4.5 |
| 21 | 150 | 19 | 5DC60W-□-3.2s / 5GN150K-C12(15) | 12(15) | 4.5 |
| 24 | 75 | 17 | 5DC60W-□-1.8s / 5GN75K-C12(15) | 12(15) | 4.5 |
Условное обозначение
| DC Мотор-редуктор | 5DC | 60W | 110V | 3.2s | / | 5GN | 200 | K | C12 |
|
| |||||||||
 | вых фланец □90х90 (см.также) | Мощность | Напряжение | Выходные обороты мотора |
| Марка редуктора | Передаточное число | Индекс используемого подшипника | Диаметр выходного вала |
| варианты: | - | - | 12V – 12 В 24V – 24 В 90V – 90 B 110V – 110 B 220V – 220 В | 1.8s – 1800 об/мин 3.2s – 3200 об/мин |
| - | 75 90 100 120 150 180 200 250 300 | 10мм 12мм | |
