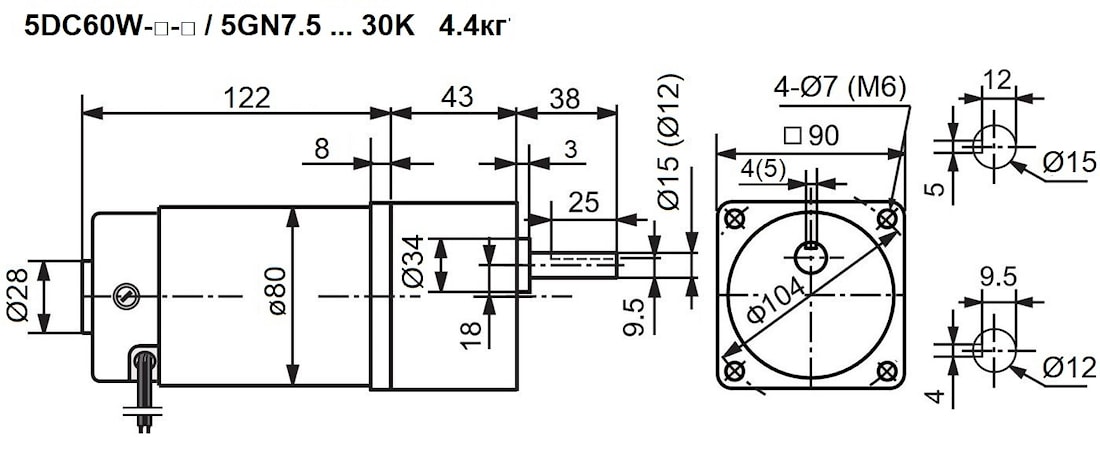

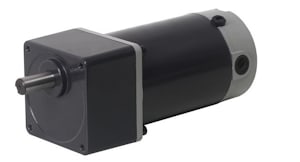

DC мотор-редуктор 5DC60W / 5GN7.5 … 30K Номинальная мощность – 0.06 кВт Выходные обороты: 90 об/мин ... 240 об/мин
DC мини мотор редуктор 5DC60W-□-□ / 5GN7.5 … 30K-□ - мотор-редуктор на основе двигателя постоянного тока и цилиндрической редукторной приставкой.

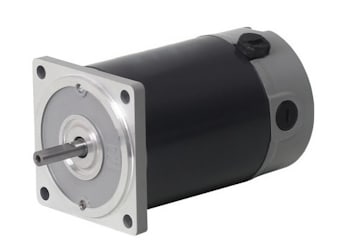

Электрическая часть представляет собой 60 Ваттный (0.06KW) двигатель постоянного тока 5DC60W c номинальным напряжением 12 В, 24 В, 90 В, 110 В, 220 В.
Механическая часть представлена цилиндрическим редуктором 5GN7.5 … 30K-□ c диапазоном передаточных чиселi=7.5, i=9, i=10, i=12,5, i=15, i=18, i=20, i= 25, i= 30 и выходными оборотами от 90 об/мин … 244 об/мин.
Гарантия – 12 месяцев.
Контроллер регулирования скорости
| Обороты на выходном валу | Передаточное число | Крутящий момент на выходном валу | Мотор-редуктор | Диаметр вала | Вес |
| n2 (об/мин-1) | i | M2 (Нм) | m (кг) | ||
| 90 | 20 | 4.5 | 5DC60W-□-1.8s / 5GN20K-C12(15) | 12(15) | 4.4 |
| 100 | 18 | 4.0 | 5DC60W-□-1.8s / 5GN18K-C12(15) | 12(15) | 4.4 |
| 107 | 30 | 3.8 | 5DC60W-□-3.2s / 5GN30K-C12(15) | 12(15) | 4.4 |
| 120 | 15 | 3.3 | 5DC60W-□-1.8s / 5GN15K-C12(15) | 12(15) | 4.4 |
| 128 | 25 | 3.1 | 5DC60W-□-3.2s / 5GN25K-C12(15) | 12(15) | 4.4 |
| 144 | 12.5 | 2.8 | 5DC60W-□-1.8s / 5GN12.5K-C12(15) | 12(15) | 4.4 |
| 160 | 20 | 2.5 | 5DC60W-□-3.2s / 5GN20K-C12(15) | 12(15) | 4.4 |
| 178 | 18 | 2.3 | 5DC60W-□-3.2s / 5GN18K-C12(15) | 12(15) | 4.4 |
| 180 | 10 | 2.2 | 5DC60W-□-1.8s / 5GN10K-C12(15) | 12(15) | 4.4 |
| 200 | 9 | 2.0 | 5DC60W-□-1.8s / 5GN9K-C12(15) | 12(15) | 4.4 |
| 213 | 15 | 1.9 | 5DC60W-□-3.2s / 5GN15K-C12(15) | 12(15) | 4.4 |
Условное обозначение
| DC Мотор-редуктор | 5DC | 60W | 24V | 3.2s | / | 5GN | 20 | K | C12 |
|
| |||||||||
 | вых фланец □90х90 (см.также) | Мощность | Напряжение | Выходные обороты мотора |
| Марка редуктора | Передаточное число | Индекс используемого подшипника | Диаметр выходного вала |
| варианты: | - | - | 12V – 12 В 24V – 24 В 90V – 90 В 110V – 110 B 220V – 220 В | 1.8s – 1800 об/мин 3.2s – 3200 об/мин |
| - | 7.5 9 10 12.5 15 18 20 25 30 | 12мм 15мм | |
