Главная » DC щеточные моторы и редукторы » DC мини моторы и редукторы - 25 ватт » DC мотор-редуктор 3DC25W / 3GN50 … 200K

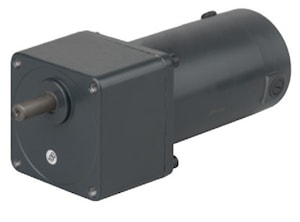

DC мотор-редуктор 3DC25W / 3GN50 … 200K
Номинальная мощность – 0.025 кВт
Выходные обороты: 16 об/мин ... 40 об/мин

DC мотор-редуктор 3DC25W / 3GN50 … 200K

Мотор-редуктор 3DC25W-□-□ / 3GN50 … 200K-□ (25 Ватт) функционирует на базе электродвигателя постоянного тока номинальной мощностью 25 Ватт, напряжение 12 В, 24 В и 110 В (электрические параметры электродвигателя можно посмотреть здесь). Получаемая частот а вращения выходного вала от 15 об/мин до 40 об/мин (в зависимости от выбранного передаточного числа). Крутящие моменты можно оценить в таблице ниже.

Для регулирования скоростей применяют контроллер скорости DC15A, предназначенного для работы с двигателями, входные токи, которых не превышают 15 A. В комплект привода выпрямитель не входит, но может быть запрошен.

Схема подключения

Контроллер регулирования скорости

Обороты на выходном валу

Передаточное число

Крутящий момент на выходном валу

Мотор-редуктор

Диаметр вала

Вес

n2 (об/мин-1)

i

M2 (Нм)

m (кг)

16

200

10

3DC25W-□-3.2s / 3GN200K-C10

10

1.85

18

100

9.3

3DC25W-□-1.8s / 3GN100K-C10

10

1.85

18

180

9.4

3DC25W-□-3.2s / 3GN180K-C10

10

1.85

20

90

8.4

3DC25W-□-1.8s / 3GN90K-C10

10

1.85

21

150

7.8

3DC25W-□-3.2s / 3GN150K-C10

10

1.85

24

75

7.0

3DC25W-□-1.8s / 3GN75K-C10

10

1.85

27

120

6.3

3DC25W-□-3.2s / 3GN120K-C10

10

1.85

30

60

5.6

3DC25W-□-1.8s / 3GN60K-C10

10

1.85

32

100

5.2

3DC25W-□-3.2s / 3GN100K-C10

10

1.85

36

50

4.6

3DC25W-□-1.8s / 3GN50K-C10

10

1.85

36

90

4.7

3DC25W-□-3.2s / 3GN90K-C10

10

1.85

Условное обозначение

DC Мотор-редуктор

3DC

25W

110V

1.8s

/

3GN

75

K

C10

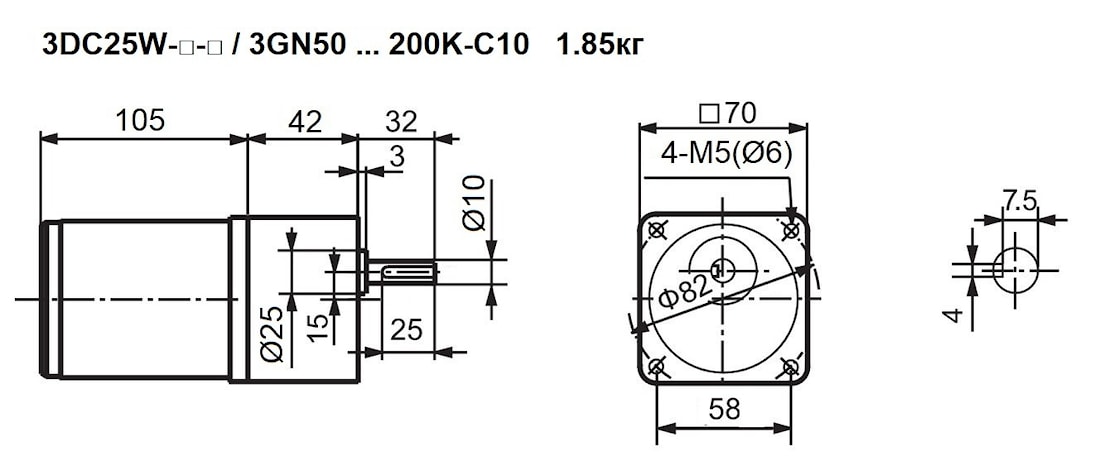

вых фланец □70х70 (см.также)

Мощность

Напряжение

Выходные обороты

Марка

редуктора

Передаточное число

Индекс используемого подшипника

Диаметр выходного вала

варианты:

-

-

12V – 12 В

24V – 24 В

90V - 90 В

110V – 110 B

220V – 220 В

1.8s – 1800 об/мин

3.2s – 3200 об/мин

-

50

60

75

90

100

120

150

180

200

10мм
Если вы хотите купить DC мотор-редуктор 3DC25W / 3GN50 … 200K , вы можете:
Позвонить:
Российская Федерация
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск
info@tech-privod.com
Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (A1) Минск
