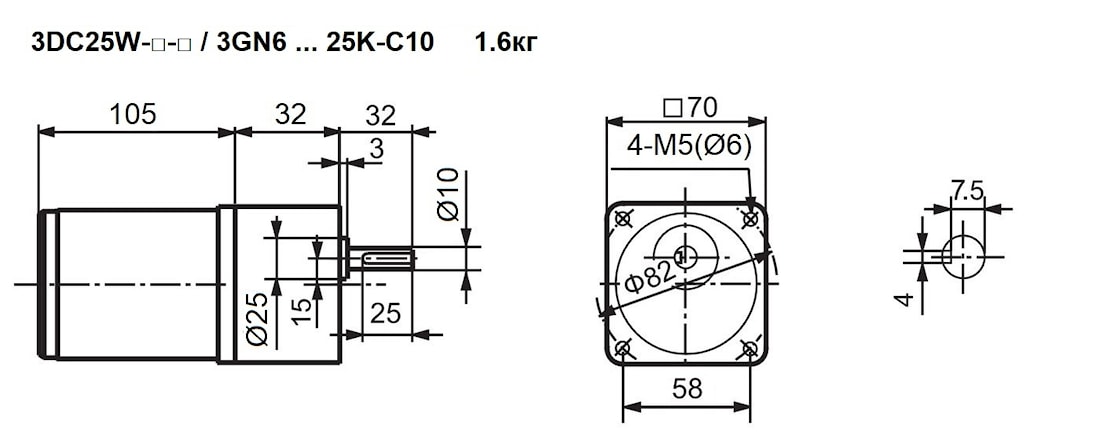

DC мотор-редуктор 3DC25W / 3GN6 … 25K
Номинальная мощность – 0.025 кВт
Выходные обороты: 130 об/мин ... 260 об/мин

DC мотор-редуктор 3DC25W / 3GN6 … 25K

DC мотор редуктор постоянного тока 3DC25W-- / 3GN6 … 25К-□ (25 Ватт) - эргономичный моторизированный привод постоянного тока с выходными оборотами: от 120 оборотов в минуту … 300 оборотов в минуту. В качестве силовой установки используется щеточный мотор (Permanent Magnet Motor), напряжением 12 В, 24 В, 90 В, 110 В, 220В потребляемыми токами соответственно (с электрическими параметрами электродвигателей можно ознакомится здесь) Механическая часть представлена - квадратичным редуктором (70 х 70) с передаточными отношениями: i=6, i=7.5, i=9, i=10, i=12.5, i=15, i=20, i=25. Выходной вал d=10 (в стандарте изготавливается со шпонкой, возможны исполнения с лыской, гладкий вал.).

Схема подключения

Контроллер регулирования скорости

Обороты на выходном валу

Передаточное число

Крутящий момент на выходном валу

Мотор-редуктор

Диаметр вала

Вес

n2 (об/мин-1)

i

M2 (Нм)

m (кг)

128

25

1.3

3DC25W-□-3.2s / 3GN25K-C10

10

1.6

144

12.5

1.2

3DC25W-□-1.8s / 3GN12.5K-C10

10

1.6

160

20

1.0

3DC25W-□-3.2s / 3GN20K-C10

10

1.6

178

18

0.94

3DC25W-□-3.2s / 3GN18K-C10

10

1.6

180

10

0.93

3DC25W-□-1.8s / 3GN10K-C10

10

1.6

200

9.0

0.84

3DC25W-□-1.8s / 3GN9K-C10

10

1.6

213

15

0.78

3DC25W-□-3.2s / 3GN15K-C10

10

1.6

240

7.5

0.70

3DC25W-□-1.8s / 3GN7.5K-C10

10

1.6

256

12.5

0.65

3DC25W-□-3.2s / 3GN12.5K-C10

10

1.6

Условное обозначение

DC Мотор-редуктор

3DC

25W

24V

3.2s

/

3GN

20

K

C10

вых фланец □70х70 (см.также)

Мощность

Напряжение

Выходные обороты мотора

Марка редуктора

Передаточное число

Индекс используемого подшипника

Диаметр выходного вала

варианты:

-

-

12V – 12 В

24V – 24 В

90V – 90 В

110V – 110 B

220V – 220 В

1.8s – 1800 об/мин

3.2s – 3200 об/мин

-

6

7.5

9

10

12.5

15

18

20

25

10мм
